轻量化多孔小齿轮传动结构设计

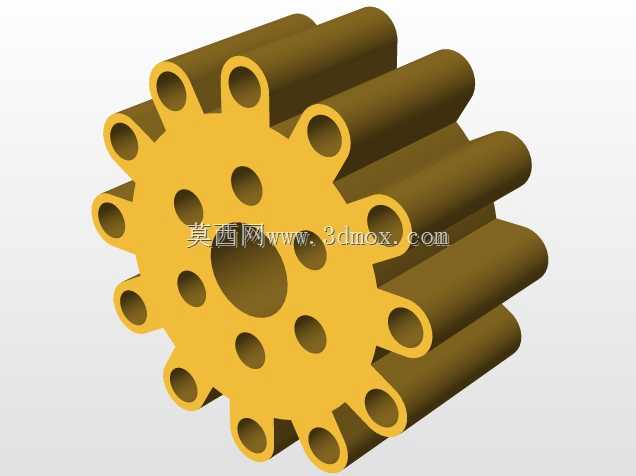

　　在精密传感设备、小型自动化执行机构的传动链路里，这类带多孔减重结构的小齿轮，往往承担着低负载、高响应转速下的运动传递任务，和常规重载齿轮的设计逻辑完全不同——它不需要承受大扭矩带来的齿面接触应力，反而要在保证齿形啮合精度的前提下，尽可能降低自身转动惯量，减少传动过程中的惯性损耗，让整个传动副的响应速度跟上前端传感单元的信号反馈频率。从结构细节来看，这个齿轮的轮齿采用直齿设计，齿向没有螺旋角，加工时不需要专用的滚齿螺旋进给调整，普通小型滚齿机配合对应模数的滚刀就能完成齿形加工，装配时也不需要额外调整轴向啮合位置，对安装座的同轴度公差要求相对宽松，很适合用在空间紧凑、装配调试余量小的小型设备舱内。端面的多孔设计不是随意排布的装饰结构，

　　每一处镂空都经过转动惯量的核算：中心大孔是和传动轴配合的安装基准，孔壁的公差带一般选H7级，和g6公差的传动轴形成间隙配合，装配时涂少量润滑脂就能压装到位，不会出现过盈配合导致的齿圈圆度变形；围绕中心孔均匀分布的小圆孔，是在不破坏轮辐结构强度的前提下，尽可能去除多余材料，同时这些孔的排布完全沿齿轮中心轴对称，不会因为质量分布不均导致高速旋转时出现动不平衡问题，哪怕转速达到每分钟数千转，也不会产生额外的径向振动，避免干扰周边传感元件的测量精度。轮齿的齿顶圆、齿根圆都做了微小的圆角过渡，没有尖锐的加工棱角，一方面能减少热处理环节的应力集中，避免齿根位置出现淬火裂纹，另一方面在啮合传动时，能降低齿顶和配对齿轮齿根的刮擦磨损，

　　延长整套传动副的使用寿命。实际选型应用时，要先确认安装边界：齿轮的轴向长度要和安装腔的轴向间隙匹配，不能出现装配后齿轮和腔体内壁摩擦的情况；齿顶圆直径要和配对齿轮的中心距匹配，保证啮合侧隙在0.02-0.05mm的合理区间，侧隙太小容易出现卡齿、运转发热的问题，侧隙太大会导致传动回程误差过大，影响传感设备的位置反馈精度。这类齿轮的材质一般选耐磨工程塑料或者粉末冶金件，不需要额外做机加工后处理，压制成型后就能直接使用，批量生产成本很低，适合在小型传感器、精密仪表、消费电子的传动结构里大规模应用。设计建模的时候，要先确定模数、齿数、压力角这些基础齿形参数，先绘制单个齿的齿廓曲线，通过圆周阵列得到完整齿形，再做轮辐部分的镂空，

　　所有镂空孔的边缘都要做0.2mm左右的倒角，避免加工时出现锐边毛刺，装配时割伤操作人员或者损坏周边的密封元件。还要注意，轮辐上的镂空孔不能太靠近齿根位置，不然会削弱齿根的结构强度，长期运转容易出现断齿问题，孔的边缘到齿根圆的最小距离要大于1.5倍的模数，保证结构强度有足够的安全余量。在实际装配场景里，这类齿轮一般和微型直流电机的输出轴配合，把电机的高速旋转运动传递给后续的减速或者执行机构，因为自身重量轻，电机启动时不需要额外克服太大的转子惯量，启动响应速度更快，也能降低电机的空载功耗，延长电池供电类传感设备的续航时间。和同尺寸的实心小齿轮相比，这种多孔结构的齿轮重量能降低30%左右，转动惯量的降低幅度更大，对于需要频繁正反转的传动场景来说，能明显减少正反转切换时的冲击载荷，让整个传动过程更平稳，不会因为惯性冲击导致传感数据出现跳变误差。建模过程中还要注意齿形的精度控制，渐开线齿廓的曲率要连续，不能出现折线或者断点，不然导出加工图纸后，加工出来的齿轮会出现啮合异响、传动不顺畅的问题；端面的所有孔位要和齿形保持同轴度约束，避免阵列时出现位置偏差，导致齿轮的质心偏离旋转中心，高速运转时产生振动噪音。
