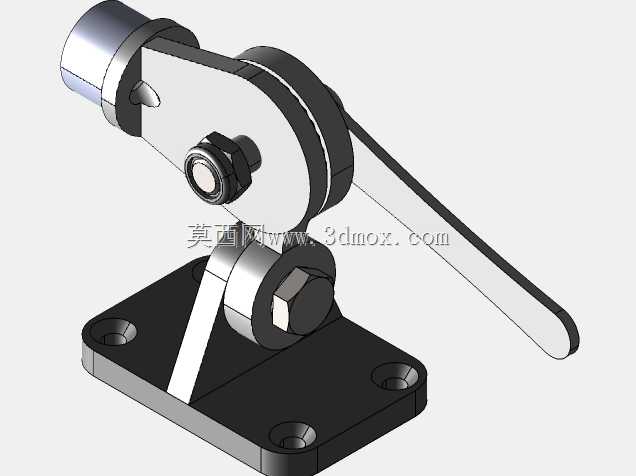

带铝T型剖面天线棘轮锁紧支撑结构

　　在户外通讯基站架设、车载移动通讯设备部署、临时应急通讯点位搭建这类场景里，天线的角度调节与定位可靠性一直是结构设计里容易被忽略但直接影响信号收发质量的环节。这套带铝T型剖面的天线棘轮支架，核心就是解决天线俯仰角度快速调节、到位后无松动锁止的实际工程需求，区别于普通螺栓压紧式的调节支架，它不需要额外携带扳手工具，现场作业人员徒手扳动操作杆就能完成角度调整与锁止，大幅缩短野外作业的设备调试时间。

　　从功能实现逻辑来看，这套结构的核心是棘轮棘爪的单向锁止配合，扳动长操作杆时，棘爪会顺着棘轮齿面滑过，带动安装轴转动到目标角度，松开操作杆后，棘爪在内置弹性件的推力下卡入棘轮齿槽，直接锁死转动自由度，不会因为天线受风载荷、设备振动出现角度偏移。和常见的摩擦式锁紧支架相比，这种齿形啮合的锁止方式不存在长期使用后摩擦片磨损导致的锁紧力下降问题，在沿海高盐雾、西北多风沙的户外环境下，只要做好齿面的防腐镀层处理，长期使用的可靠性远高于摩擦锁紧结构。

　　设计层面上，底座采用带四个沉头安装孔的方形板式结构，安装孔的孔位间距预留了足够的兼容余量，既可以通过膨胀螺栓固定在混凝土基座上，也能通过U型螺栓卡装在不同直径的钢管桅杆上，沉头孔的设计能让螺栓头部完全没入底座平面，不会出现凸起干涉支架转动的问题。支撑立板和底座之间采用三角加强筋结构，在不额外增加整体壁厚的前提下，大幅提升了支架的侧向抗弯折能力，毕竟大尺寸天线在强风环境下会对支架根部产生不小的倾覆力矩，三角筋的存在能避免应力集中在立板和底座的焊接连接处，降低长期受交变载荷出现焊缝开裂的风险。

　　安装天线的轴端采用了适配铝T型剖面的接口，这种T型槽结构不需要在天线安装座上打额外的定位孔，只要把天线基座的T型滑块滑入轴端的T型槽内，拧紧端部的锁紧螺母就能完成天线固定，安装过程中可以沿T型槽方向微调天线的轴向位置，适配不同重心位置的天线负载，避免因为天线重心偏离转轴轴线导致棘轮长期承受偏载，加剧齿面磨损。操作杆的长度经过力学匹配，人手扳动时的力臂足够长，就算是锁止状态下需要调整角度，也不需要用太大的力气就能扳动棘爪解锁，同时操作杆的末端做了圆弧收边处理，冬季戴厚劳保手套操作时也不会刮破手套，符合户外作业的人机工程要求。

　　从安装边界尺寸来看，底座的整体轮廓控制在较小的范围内，四个安装孔的中心距适配市面上主流的通讯桅杆安装夹具，不需要额外定制转接板就能直接换装。转轴的中心高度经过优化，当天线俯仰角度调整到水平向下的极限位置时，天线尾部不会和底座平面发生干涉，整个角度调节范围覆盖了从水平向上到水平向下的常用俯仰区间，完全满足通讯天线对仰角调节的需求。棘轮的齿距做了细化处理，每一个齿对应的角度步进量很小，调节时可以精准对准信号最优的角度，不会出现齿距过大导致角度调过、找不到最佳信号点的问题。

　　在细节处理上，所有转动配合的位置都预留了合理的间隙，不会因为加工误差出现转动卡滞的问题，棘爪和棘轮的接触齿面做了淬火硬化处理，表面硬度足够承受频繁调节带来的磨损，连接螺栓都采用了防松设计，避免车辆行驶振动、大风振动导致螺栓松脱。整个支架的结构没有复杂的异形曲面，所有零部件都可以采用常规的机加工、钣金冲压工艺完成加工，量产时的制造成本可控，后期维护时如果某个零件出现磨损，也可以单独拆卸更换，不需要整体更换整个支架，降低了全生命周期的使用成本。对于做通讯设备结构设计、户外监测设备安装的工程师来说，这套结构的棘轮锁止思路也可以借鉴到其他需要手动调节角度、到位后可靠锁止的设备上，比如户外摄像头支架、小型太阳能板调节支架等场景，只需要根据实际负载大小调整棘轮的尺寸、板材厚度就能快速适配不同的使用需求。
