城市户外公交候车亭结构设计方案

　　日常做市政公共设施结构方案时，这类公交候车亭的三维建模是很常见的落地项目，首先要锚定的就是实际使用场景——城市主次干道、社区出入口、产业园区周边的公交停靠点位，核心用途是给候车乘客提供遮阳避雨的临时停留空间，同时整合座椅、后续可拓展广告位、线路牌安装位的预留结构，不能只做个外观架子就完事。

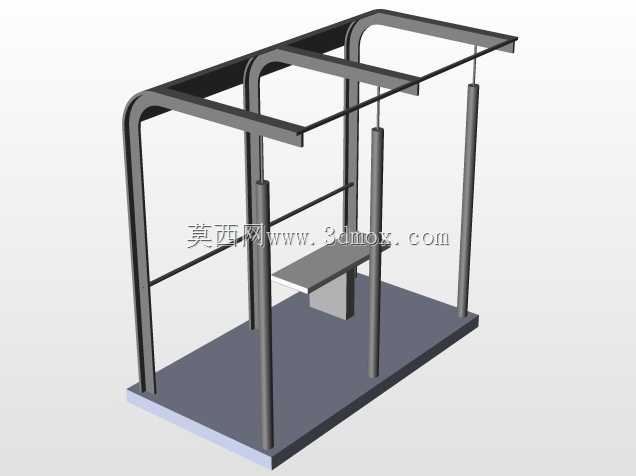

　　先从功能特性拆解，整个结构分为三个核心受力段：底部的站台承载平台、竖向支撑立柱、顶部的遮阳雨棚框架，还有集成在立柱间的候车座椅。底部平台做了浅灰色的平整铺装层模拟，边缘做了微小的圆角收边，避免行人磕碰，实际落地时这个平台的安装边界要和人行道铺装齐平，不能突出路面形成绊倒风险，平台的长宽尺寸按照常规4米级候车亭做适配，宽度控制在1.5米，既保证足够的候车站立空间，又不会过度占用人行道通行宽度，所有立柱的安装点位都在平台内侧，距离平台边缘预留100mm的安装操作空间，方便后期打膨胀螺栓固定、做防水密封处理。

　　竖向支撑结构没有用复杂的异形件，而是采用了圆管立柱搭配顶部弯弧过渡的设计，这种设计的好处首先是加工难度低，标准圆管可以直接采购成品型材，弯弧段用常规的弯管机就能加工，不需要开模做定制铸件，成本控制更友好；其次圆管的风阻比方管小，南方沿海多台风区域做结构验算时，圆管立柱的风荷载取值更低，整体结构的抗倾覆安全系数更容易满足市政设施的验收要求。立柱的排布做了前后错位？不对，看模型是前后两排立柱，前排两根靠近站台边缘，后排两根靠近人行道侧，前后排立柱的间距刚好卡住座椅的安装位，座椅直接固定在前后立柱之间的横向连接杆上，不需要额外在地面打固定件，减少对人行道铺装的破坏，也避免后期地面沉降导致座椅倾斜。

　　顶部的遮阳雨棚框架做了双横梁的加强设计，两根纵向的主横梁顺着站台长度方向布置，和立柱顶部的弯弧段焊接固定，横梁之间加了横向的连接杆做拉结，避免雨棚面板在大风天气下出现共振异响；雨棚的外挑尺寸做了600mm的延伸，超出前排立柱的位置，刚好能覆盖站在站台边缘等车的乘客，不会出现雨棚太短、下雨时乘客要探出身子看车被淋到的情况，雨棚边缘没有做尖锐的直角，顺着弯弧立柱的弧度做了收边，和整体结构的线条保持统一，也减少高空坠物时的棱角磕碰风险。

　　设计思路上优先考虑的是后期运维的便捷性，所有结构件都采用螺栓装配加现场焊接的组合方式，主受力节点在工厂预制焊接好，运输到现场只需要拼接立柱和雨棚、固定座椅，安装效率比全现场焊接高很多；结构表面的处理预留了喷塑的工艺余量，所有型材的壁厚都按照户外15年使用年限做选型，立柱壁厚不低于3mm，雨棚横梁壁厚不低于2mm，避免长期户外使用出现锈蚀变形。另外在结构设计时特意预留了线路牌、照明灯具的走线空间，立柱是空心圆管，电线可以从立柱内部穿到顶部雨棚的横梁里，不需要在结构外面明装走线槽，整体外观更整洁，也减少电线外露被人为破坏、老化漏电的风险。

　　安装边界方面要注意，整个候车亭的安装点位要距离路缘石至少300mm，避免公交车进站时剐蹭结构；顶部雨棚的最低点距离地面高度控制在2.4米，既满足行人通行的净空要求，不会碰到高个子乘客的头部，又不会因为雨棚太高导致遮阳避雨的效果打折扣；座椅的安装高度距离地面450mm，宽度350mm，符合人体工程学的坐姿要求，长度能同时容纳3-4人临时就坐，座椅面板采用倾斜5度的设计，下雨时不会在表面积水，不需要人工频繁擦拭。

　　做这类公共设施的三维建模时，不能只追求外观好看，要把实际安装、使用、运维里的细节都考虑进去，比如立柱底部要预留100mm的高度调节余量，应对现场地面不平整的情况；所有连接节点的螺栓都采用防盗螺栓，避免公共场合被人为拆卸；结构的整体重心控制在底部平台的中心范围内，就算遇到极端大风天气，也不会出现向车道侧倾覆的风险。很多新手做这类模型时容易忽略实际使用的细节，比如把雨棚做成完全水平的，下雨时积水会顺着棚边到处滴，实际设计时雨棚要做5度的微小坡度，让雨水顺着棚子的后端排到人行道侧的排水槽里，不会滴到候车的乘客身上；还有座椅的位置不能太靠后，要和后排立柱预留足够的空间，方便坐轮椅的乘客在候车亭内侧停留，满足无障碍设施的设计要求。
