铅锤绕线作业专用承重绕线构件结构

　　在户外勘测、小型线缆布设、垂直定位类作业场景中，铅锤绕线构件是兼顾铅锤挂载与线缆收纳的核心配套部件，不同于普通绕线装置仅满足线体收纳的单一功能，这类构件需要同时适配铅锤的垂直悬挂受力、线体的有序缠绕收纳，以及作业过程中快速收放线的操作需求，很多现场作业人员之前会采用普通金属环搭配铅锤的简易组合，实际使用中经常出现线体缠绕打结、铅锤挂载点滑脱、收放线卡顿的问题，尤其是在高空作业、井下勘测这类操作空间受限的场景，构件的可靠性直接影响作业效率与操作安全。

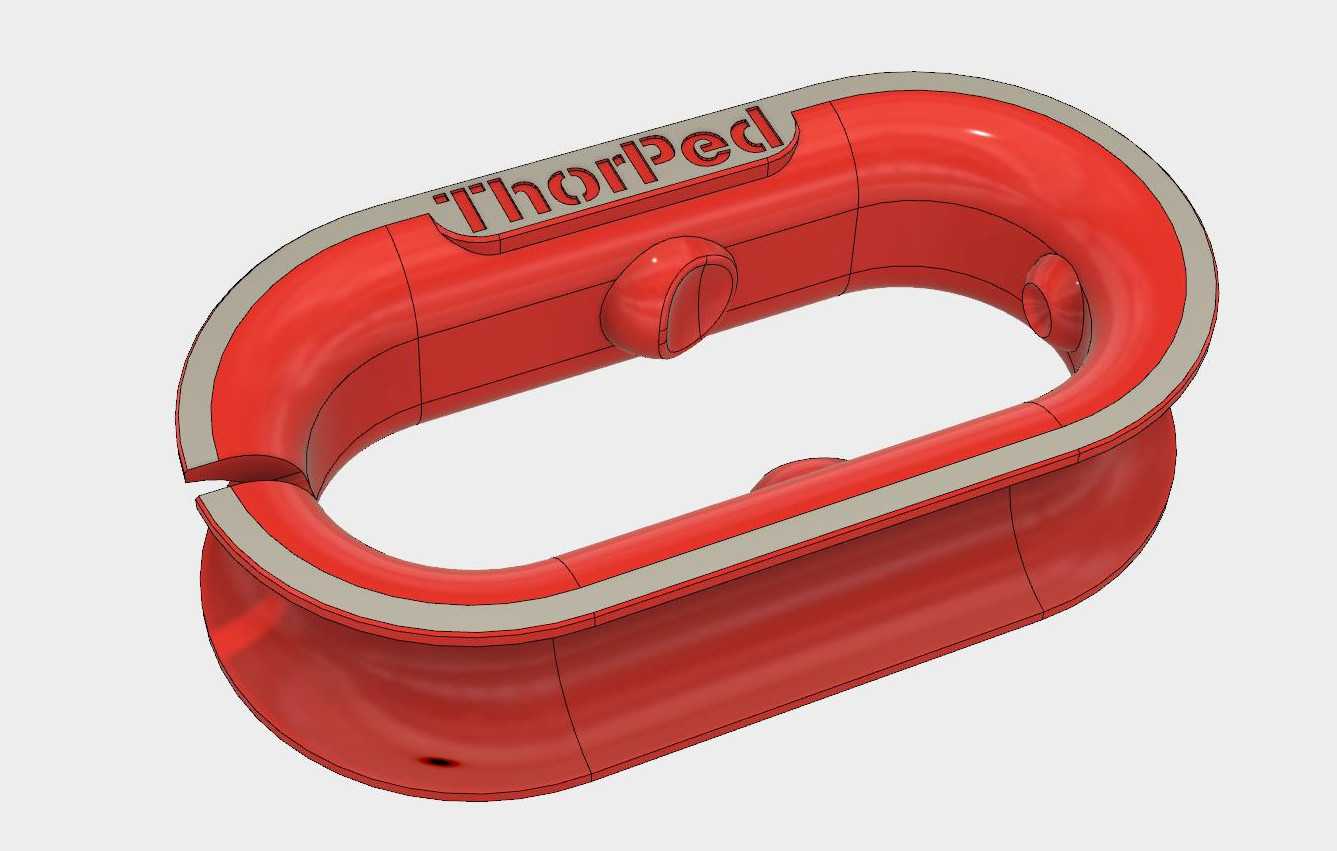

　　从结构设计逻辑来看，这款绕线构件采用闭环式椭圆环主体作为核心承载框架，椭圆环的长轴方向预留了足够的绕线空间，短轴方向的宽度刚好适配铅锤顶部的挂载连接位，避免铅锤悬挂后出现大幅晃动。环体边缘做了圆弧过渡处理，没有尖锐棱角，一方面能减少线体收放过程中的磨损，避免尼龙线、棉线这类常用测线被棱角割伤断裂，另一方面也能防止作业人员操作时被划伤。环体一侧预留了标识刻印位，可标注构件的承重参数、适配线径范围，方便现场选型时快速识别。

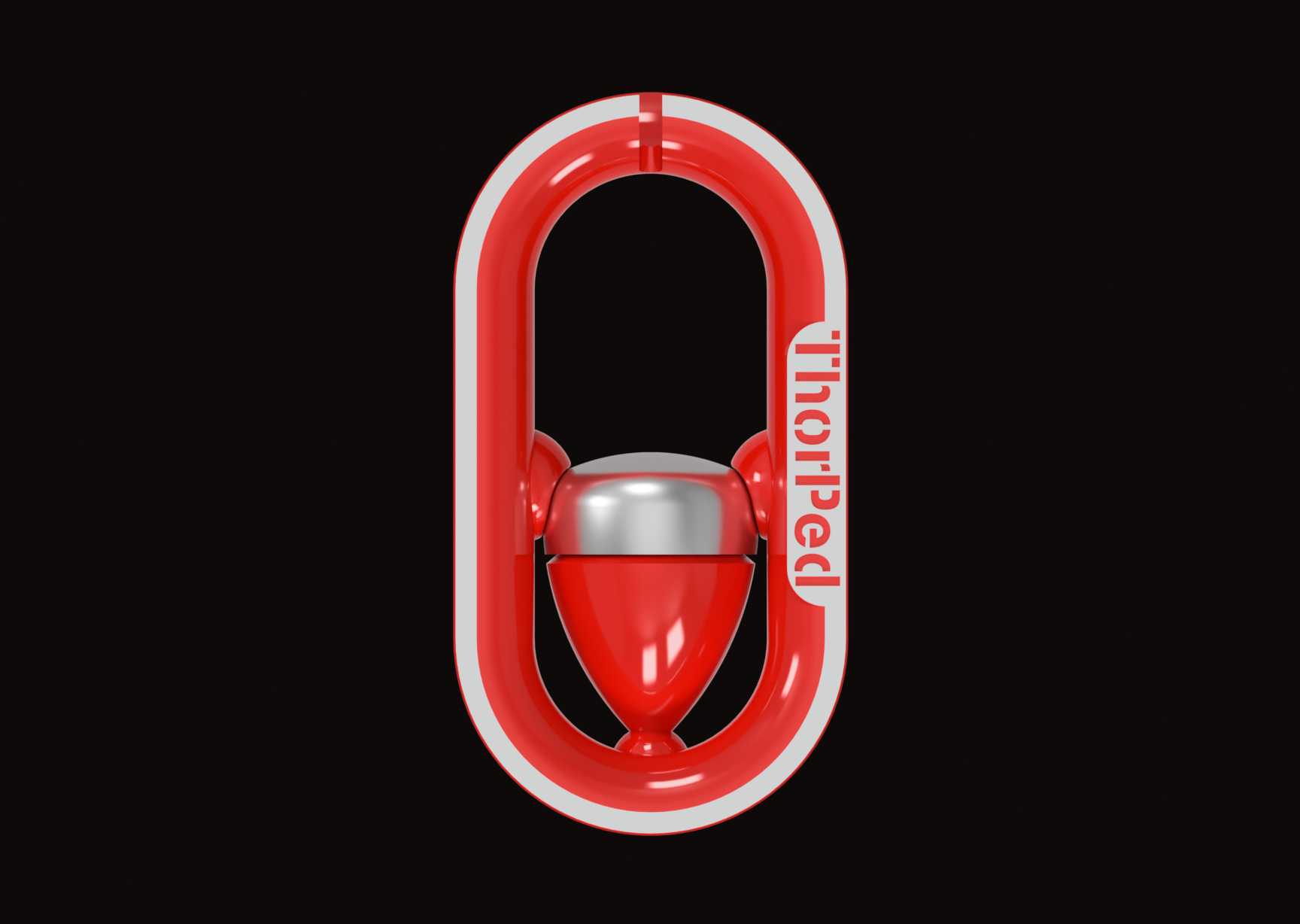

　　构件中部的铅锤适配结构采用锥面贴合设计，铅锤顶部的金属连接头与环体中部的承托位做了弧度匹配，当铅锤自然悬挂时，锥面结构能自动对中，让铅锤的重心始终与环体的中心轴线重合，不会出现偏载导致的环体受力不均，长期使用也不会出现局部变形。承托位的金属接触面做了抛光处理，减少铅锤挂载、拆卸时的摩擦阻力，同时避免接触面生锈卡滞，哪怕在潮湿的户外作业环境下，也能保证铅锤快速拆装。

　　从安装与使用边界来看，这款绕线构件不需要额外的固定基座，本身的闭环结构既可以作为手持操作的受力点，也可以通过额外的挂扣挂载在作业腰带、勘测设备支架上。环体的内圈绕线空间可容纳直径1mm的测线长度约30米，完全满足普通建筑勘测、井下定位、小型渔具布设的线长需求。构件整体的承重阈值经过受力校核，环体的最小截面处可承受不低于5kg的垂直拉力，适配常规0.5kg-3kg规格的工程用铅锤，不会出现拉断、变形的问题。

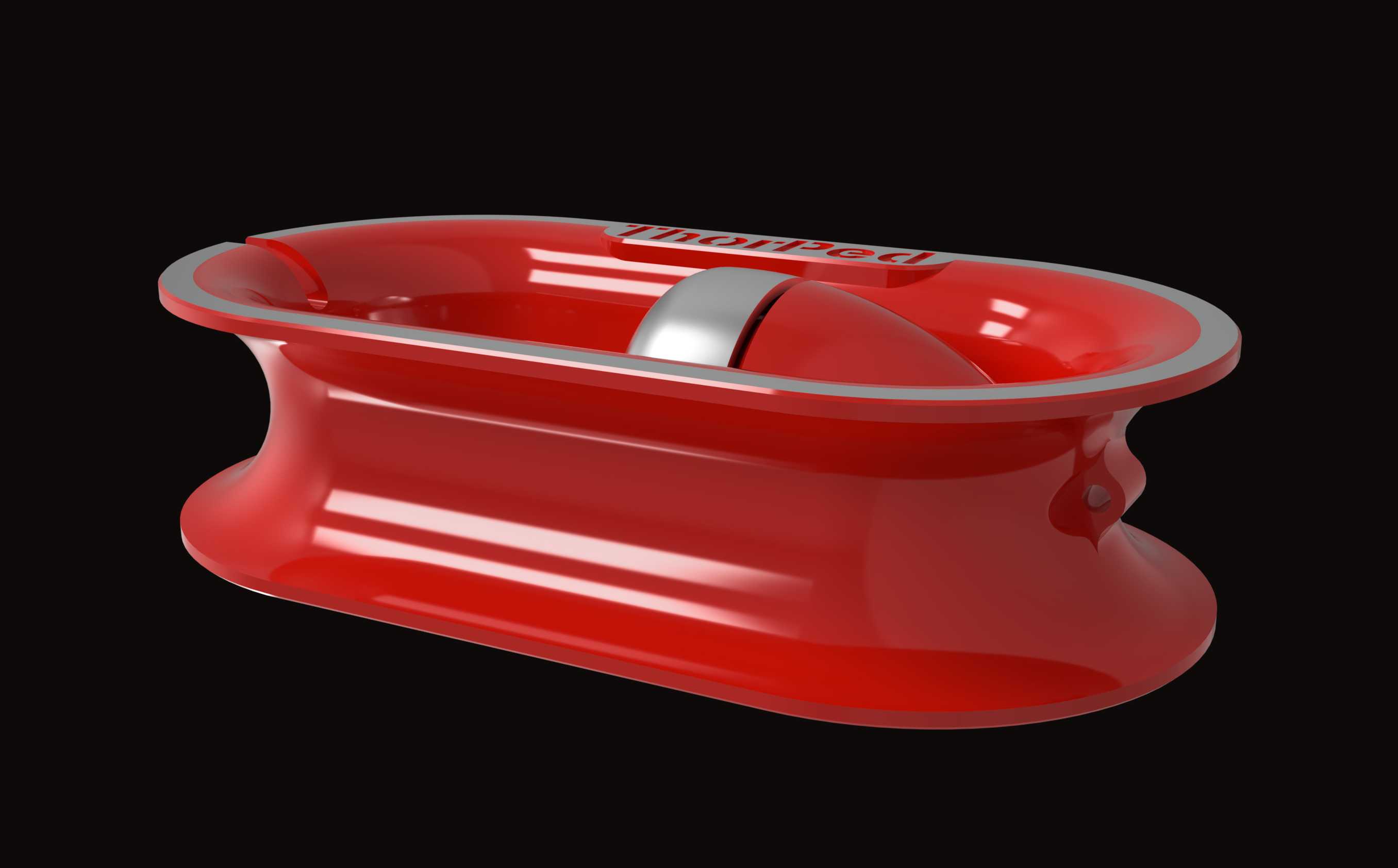

　　实际作业过程中，线体沿着椭圆环的长轴方向有序缠绕，不会出现普通绕线板常见的线体松脱、散乱问题，收线时只需要转动环体就能快速将线体规整收纳，放线时铅锤依靠自重就能带动线体顺畅送出，不需要额外梳理线体。环体表面的包覆层采用耐磨防滑材质，手持操作时不会因为手汗、沾水出现打滑，冬季低温环境下也不会因为材质变脆出现开裂。不同于分体式的铅锤与绕线板组合，这款一体化的构件减少了零散配件的数量，作业人员不需要额外携带绕线工具，挂载在腰带上就能随取随用，尤其适合需要频繁移动作业点的勘测场景。

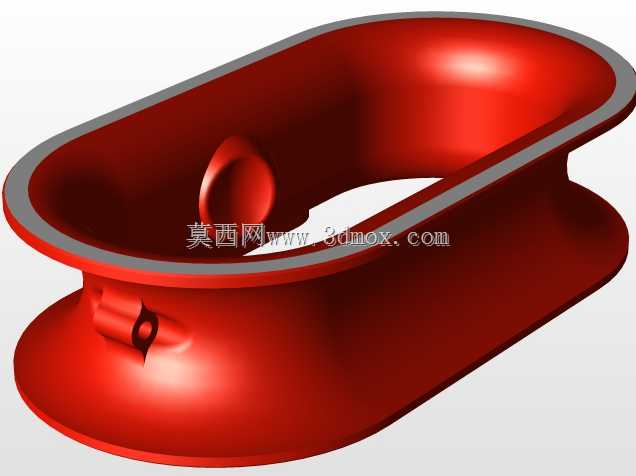

　　在结构建模过程中，需要重点关注环体的截面直径变化，在铅锤承托位的位置做局部加厚处理，抵消长期悬挂铅锤产生的应力集中，环体的闭合焊接位置需要做平滑打磨处理，保证整个环体的受力均匀，避免焊接位置成为受力薄弱点。中部的承托锥面需要与铅锤顶部的连接头做适配公差设计，间隙控制在0.2mm以内，既保证铅锤可以灵活转动，又不会出现过大的间隙导致铅锤晃动幅度过大，影响垂直定位的精度。绕线区域的环体表面需要做细微的防滑纹理处理，增加线体与环体之间的摩擦力，避免收纳好的线体在携带过程中自行松脱散落。
