3D打印机触控操作显示屏结构设计

项目分类:3D打印机 发布时间:2020-06-30 ID:121592
  • 3D打印机触控操作显示屏结构设计
  • 3D打印机触控操作显示屏结构设计

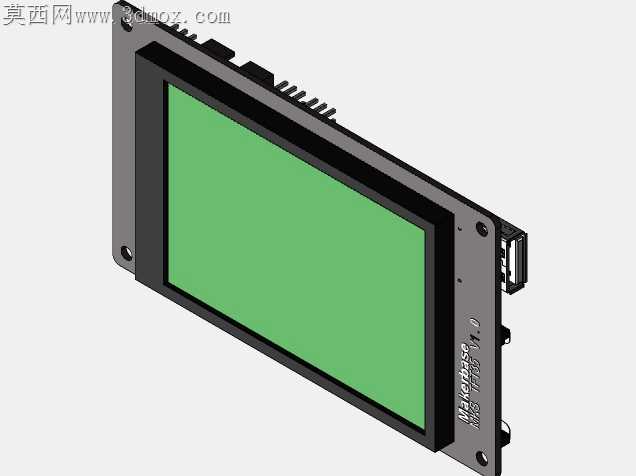

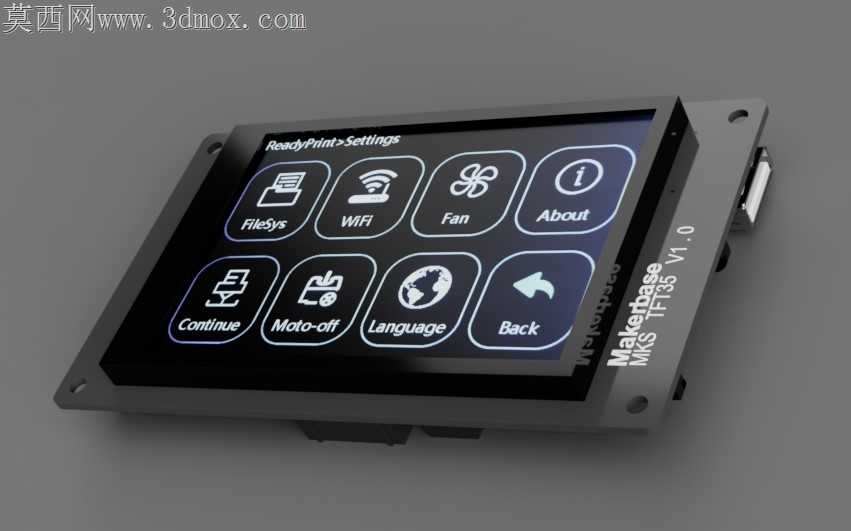

嵌入式触控屏在桌面级3D打印设备上的装配,最容易被忽略的是外壳安装位的公差累积问题——屏幕面板与金属安装框的配合间隙如果留得不足,车间温湿度变化带来的PCB板微形变,会直接顶到触控层边缘,导致边角区域触控失灵,这类售后问题在批量组装的设备里占比不低。这款触控屏的安装法兰边做了0.2mm的下沉台阶设计,四个安装孔位周边特意加了局部加厚的凸台,螺丝锁附时的压力不会直接传导到屏幕玻璃边缘,凸台高度比屏幕玻璃的安装基准面低0.15mm,锁附后屏幕面板和安装框之间能留出均匀的缓冲间隙,就算PCB板因为长时间工作发热出现轻微翘曲,也不会挤压到触控感应层。屏幕侧边的排线出口做了斜向的导向槽,不是常见的直出开口,装配时排线顺着导向槽弯折,不会出现直角死折导致的线芯断裂,槽边还做了R0.8的圆角处理,不会磨破排线外层的绝缘皮。面板上的触控图标区域做了微凹的磨砂纹理处理,和周围的亮面边框形成触感差异,用户操作时不用低头看屏幕,靠指尖触感就能大致定位功能按键位置,打印过程中调整参数时能减少视线在打印平台和屏幕之间来回切换的频次。金属安装框的四个角做了切角处理,不是尖锐的直角,设备外壳组装时就算外壳注塑件有轻微的缩水变形,屏幕边角也不会卡在外壳内框里导致装配不到位。屏幕背面的主控芯片位置特意留了1mm的悬空间隙,没有和安装框直接接触,芯片工作时产生的热量不会直接通过金属框传导到屏幕玻璃上,避免玻璃局部受热不均出现显示色差。触控面板的贴合面做了一圈细微的密封筋,装配时贴上面板泡棉后,能阻挡打印过程中产生的超细PLA粉尘进入屏幕内部,不会出现粉尘堆积在PCB板上导致的按键短路问题。侧边的SD卡插槽位置做了内凹的让位空间,插拔SD卡时手指不会蹭到屏幕边框,就算戴薄的劳保手套操作也能顺利插拔,不用特意摘手套。
