偏心凸轮式TSS旋转传动构件

项目分类:传感器 发布时间:2022-03-16 ID:578918
  • 偏心凸轮式TSS旋转传动构件
  • 偏心凸轮式TSS旋转传动构件
  • 偏心凸轮式TSS旋转传动构件
  • 偏心凸轮式TSS旋转传动构件

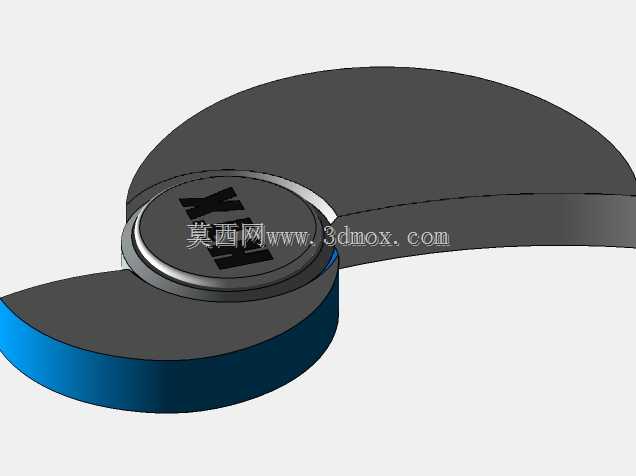

  这款偏心结构的旋转传动构件,常配套于角度传感、位置检测类传感单元的机械触发端,在工业自动化产线的工位到位检测、旋转角度反馈、设备行程限位触发场景中应用较多,尤其适配需要小角度往复旋转触发信号的工位,比如包装线的料盘旋转到位检测、小型装配设备的摆臂位置反馈、检测工装的旋转触点触发等场景,能通过自身的偏心旋转行程,将连续的旋转输入转化为固定角度的触发动作,给传感单元提供稳定的机械触发位移。从结构设计来看,构件采用上下分层的偏心布局,下部为圆柱形基座,上部为偏心延伸的扇形旋臂,基座部分作为安装定位基准,圆柱面可直接嵌入传感单元的安装基座内孔,配合端面的定位台阶实现轴向限位,不需要额外设计复杂的安装压盖,

  仅靠基座与安装孔的间隙配合加端面顶丝即可完成固定,安装边界控制在基座圆柱直径范围内,不会额外占用传感单元周边的安装空间,适合紧凑安装空间内的配套使用。上部的扇形旋臂为触发执行部分,旋臂的偏心距经过匹配计算,旋转过程中旋臂外缘的行程刚好覆盖传感单元的触发触点行程,不会出现过压损坏触点或者行程不足无法触发的问题,旋臂的扇形角度覆盖约180度范围,可适配单方向90度以内的往复旋转触发需求,旋臂顶面设置的标识槽可用于标注初始安装位置,现场装配时能快速对齐零位,减少调试时的对位时间。设计过程中重点考虑了旋转过程的动平衡问题,虽然是小尺寸低速旋转构件,但偏心结构在往复旋转时如果配重不均,长期运行会产生额外的振动,影响传感单元的检测精度,

  因此在旋臂的非工作侧做了等重切除处理,让整个构件的旋转重心尽量靠近基座的旋转轴线,降低往复摆动时的惯性冲击,延长配套传感单元的使用寿命。构件的配合面均做了公差匹配设计,基座圆柱面采用h6级公差,可适配H7级的安装内孔,旋转配合间隙控制在0.01-0.02mm之间,既不会因为间隙过大出现旋转晃动导致触发位置偏移,也不会因为间隙过小出现卡滞问题,适配常规工业环境下的使用温度范围,不会因为热胀冷缩影响旋转灵活性。旋臂的触发端面做了圆弧过渡处理,接触传感触点时为线接触逐步压合,不会出现硬冲击导致触点磨损过快,同时旋臂的厚度经过强度校核,在常规触发压力下不会出现形变,保证触发位置的重复精度稳定在0.05mm以内,

  满足大部分工业传感检测的精度要求。在实际选型配套时,可根据传感单元的触发行程调整偏心距大小,也可根据安装空间调整基座的直径尺寸,该结构的拓展性较强,仅需调整偏心距和旋臂长度即可适配不同规格的传感单元,不需要重新设计整体安装结构,能减少系列化产品的设计工作量。
