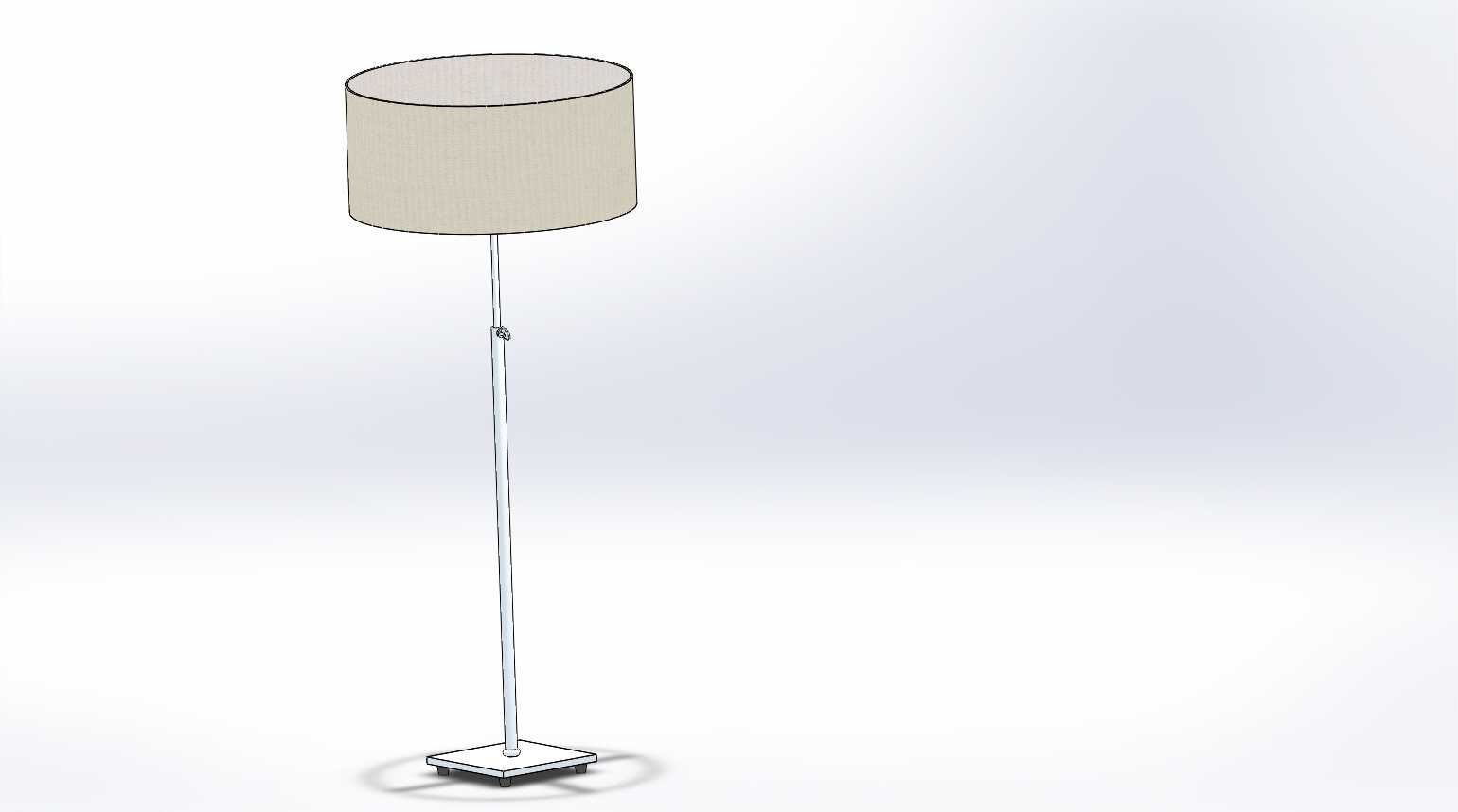

宜家艾尔朗落地灯结构设计三维数模

　　这款落地灯的三维建模过程，首先从实际使用场景的边界条件倒推结构参数，日常家居环境中，落地灯多放置于沙发侧边、卧室床头或者阅读角旁，需要兼顾照明覆盖范围与通行避让需求，因此底座采用方形薄型结构设计，边长控制在220mm左右，厚度仅12mm，既能够保证灯体直立时的抗倾覆稳定性，方形轮廓也能更好贴合墙角、家具侧边的直角空间，减少突出部分造成的磕碰风险，底座内部预留了配重块安装腔与走线槽，电源线从底座侧边的出线孔引出，避免底部走线造成的灯体放置不平问题。灯杆采用分段式薄壁金属圆管结构，主杆直径12mm，壁厚1mm，中间设置高度调节锁紧结构，调节行程覆盖1100mm到1500mm的高度区间，能够适配不同坐姿、站姿下的局部照明需求，

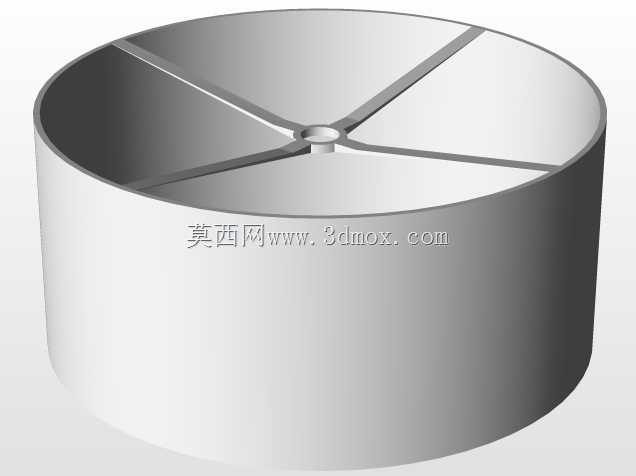

　　锁紧结构采用偏心压块式设计，无需额外工具即可手动完成高度固定，调节后无松晃下垂问题，灯杆内部为中空走线结构，所有电源线完全隐藏于管内，外部无裸露线材，既提升外观整洁度，也避免日常使用中线材剐蹭、缠绕的隐患。灯罩部分采用直筒圆柱形布艺结构，直径400mm，高度220mm，灯罩上下边缘设置金属包边圈，下边缘包边圈预留三个均匀分布的卡扣位，与灯杆顶端的灯座支架卡接固定，安装拆卸无需螺丝，方便后期清洁灯罩或者更换光源，灯罩内部设置反光衬层，能够将光源发出的光线向下漫反射，减少直射眩光，照明覆盖范围在灯杆最高位置时，可覆盖直径1.8m的桌面或地面区域，满足单人阅读、局部氛围照明的光照需求。建模过程中对各部件的装配公差做了匹配设定，

　　金属管插接位置的间隙控制在0.1mm以内，保证装配后无旷量，灯罩卡扣与支架的配合过盈量设置为0.2mm，安装后卡接牢固不会自然脱落，底座底部预留四个防滑脚垫安装位，脚垫高度3mm，能够适配地毯、瓷砖、木地板等不同地面材质，避免灯体滑动同时防止金属底座刮花地面。从结构设计角度看，这款落地灯所有部件均采用常见的标准化加工工艺，金属灯杆为常规冷拔圆管切割、表面喷塑处理，底座为冷轧钢板冲压成型后焊接配重块，灯罩为布艺蒙皮加金属圈压合，整体加工难度低，装配工序少，适合批量生产，同时各易损部件均可单独拆卸更换，后期维护成本低。在实际工程选型参考中，该模型的结构参数可直接用于同类立式照明灯具的结构开发，尤其是高度调节机构、隐藏式走线、

　　快拆灯罩的结构设计，能够为家居照明类产品的结构优化提供直接的数模参考，建模时还原了所有部件的装配关系与运动边界，调节机构的活动行程、锁紧状态的限位位置都做了准确的参数化设定，可直接用于干涉检查、结构强度仿真的前期数模基础，也可用于家居场景的渲染展示、产品装配指导动画的制作基础。
