单螺杆泵转子定子输送组件结构设计

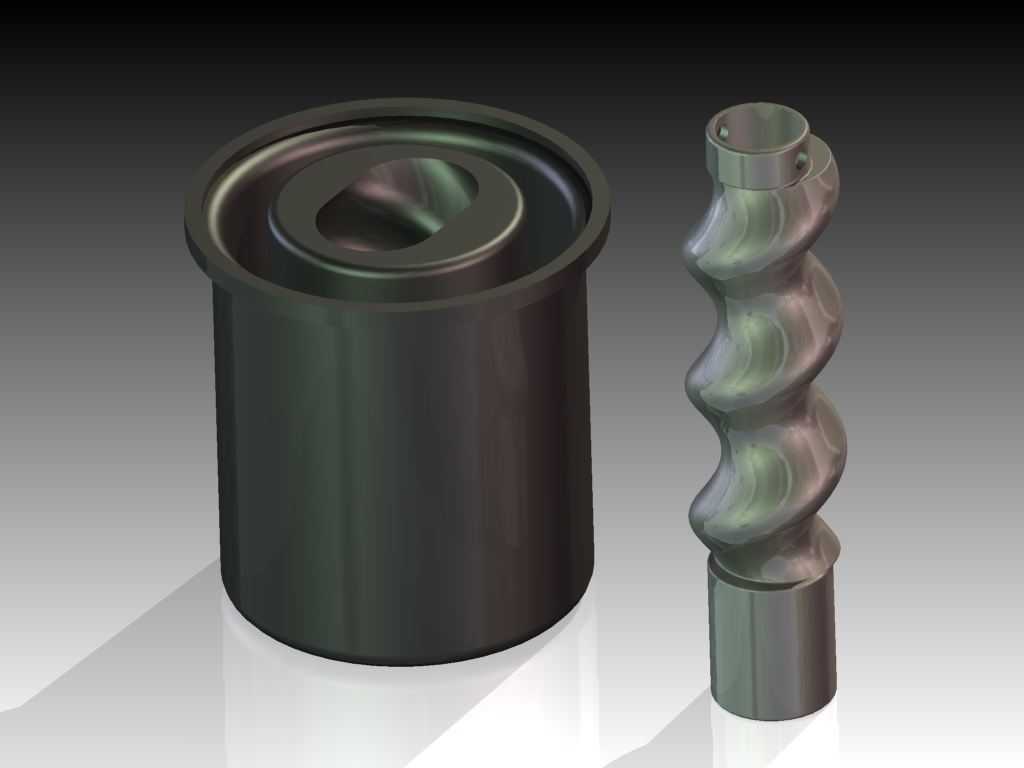

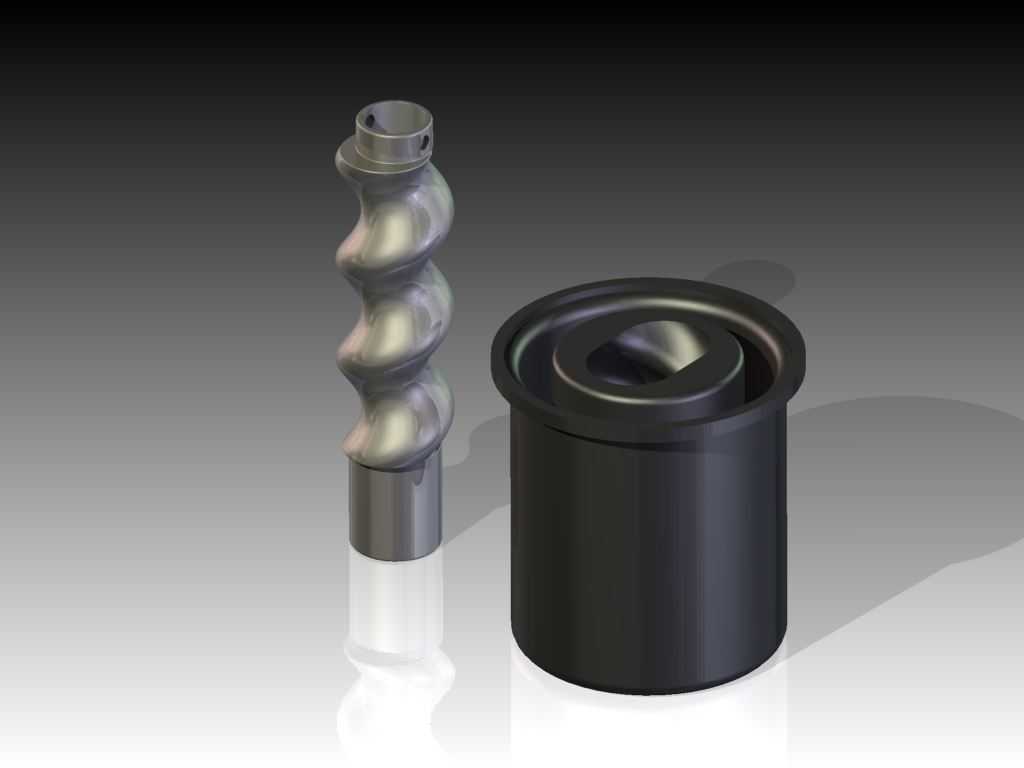

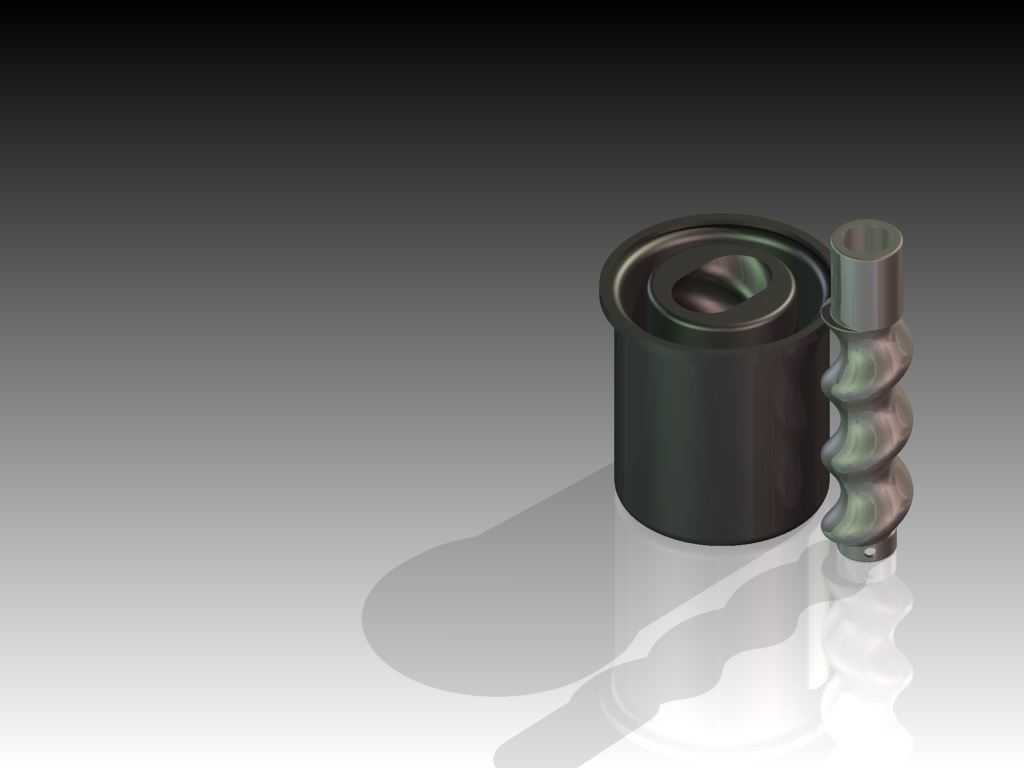

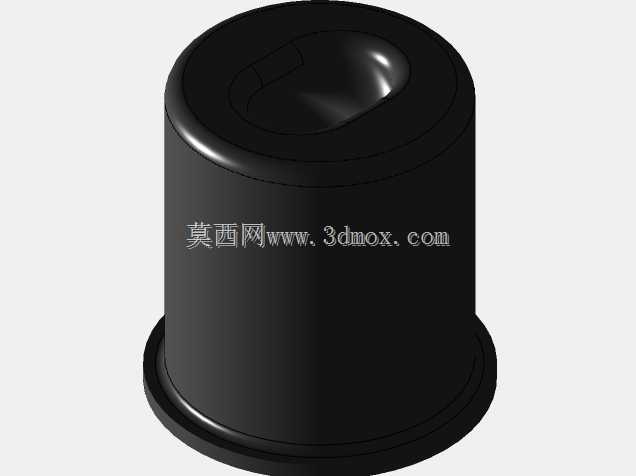

　　在市政污泥输送、食品粘稠物料转运、油田含聚介质举升这类对介质适应性要求高的工况里，单螺杆泵的核心做功部件就是转子与定子副，这套组件的啮合精度直接决定了泵的容积效率、运行寿命与介质适配范围。从结构原理来看，转子是采用偏心螺旋构型的金属件，表面做了硬化耐磨处理，定子是内壁模压成双螺旋曲面的弹性衬套，二者装配后会沿着螺旋轴向形成多个相互隔绝的密封腔室，当转子在定子内部做行星回转运动时，进料端的腔室会逐渐增大形成负压吸入介质，随着转子转动，腔室带着介质沿轴向匀速向出料端推移，全程不会对介质产生强烈的剪切搅动，这也是它能输送含颗粒浆料、高粘度流体甚至固液混合介质的核心原因。

　　做这套结构的三维建模时，首先要敲定的是核心参数匹配：转子的偏心距、螺旋导程与定子的螺旋头数是严格对应的，单头转子配双头定子的构型下，定子导程为转子导程的两倍，这个比例一旦出错，啮合时就会出现密封腔泄漏，直接导致泵出力不足、压力上不去。建模过程中要特别注意转子螺旋曲面的连续性，不能出现局部曲率突变，否则运行时会刮伤定子内表面的弹性层，大幅缩短易损件寿命；定子的内曲面要预留合理的过盈量，这个数值需要结合衬套材质的硬度、输送介质的温度来调整——比如输送常温清水类介质时过盈量可以取小值降低运行扭矩，输送高温高磨蚀性的矿浆时，要适当放大过盈量抵消衬套磨损与热胀冷缩带来的间隙变化。

　　从安装边界来看，转子的输入端需要通过万向联轴器或者挠性连杆与动力端的传动轴连接，要预留足够的偏心摆动空间，不能让转子的回转运动与泵体的密封件、进料腔结构发生干涉；定子的外圆是标准圆柱面，两端通过法兰与泵筒、进出料段连接，安装时要保证定子与泵筒的同轴度误差控制在允许范围内，否则会出现单侧偏磨，运行几个小时就会把定子衬套磨穿。这套组件的额定输出压力为6bar，对应单级螺杆泵的常规压力等级，每一级螺旋副能提供的压差大概在6bar左右，如果需要更高的输出压力，可以通过串联多级转子定子副来实现，不过要相应调整传动轴的强度与连接结构。

　　实际选型适配时，2m³/h的额定流量对应的是小流量精准输送的工况，比如小型污水处理站的污泥投加、食品生产线的糖浆定量输送、小型化工装置的粘稠药剂转运，这类场景不追求大流量，但是要求流量脉动小、输送过程稳定，不会因为介质粘度变化出现流量大幅波动。建模时还要考虑易损件更换的便利性，定子与泵筒的配合不能设计得过紧，要保证现场维护时不用完全拆解泵体就能抽出定子更换；转子的表面粗糙度要达到相应的精度要求，太粗糙会加快定子磨损，太光滑则会降低介质在啮合面的附着密封效果，反而影响容积效率。另外，转子的螺旋升角设计要结合转速来匹配，转速过高会导致定子衬套发热加剧，还会让高粘度介质来不及充满密封腔，出现气蚀与流量下降的问题，小流量规格的螺杆泵推荐运行转速控制在每分钟几百转的区间，兼顾输送效率与部件寿命。

　　在结构细节处理上，转子的两端要做圆滑过渡，不能有尖锐棱角，避免装配时切伤定子的密封端面；定子两端的密封槽尺寸要与配套的O型圈匹配，防止高压下介质从定子与泵筒的配合间隙泄漏。做三维装配校验的时候，要模拟转子的全行程行星运动，检查各个转角位置转子与定子的啮合间隙是否均匀，有没有局部干涉或者间隙过大的区域，尤其是转子螺旋段与连接段的过渡位置，是最容易出现建模误差的地方，很多新手建模时会在这里出现曲面接痕，实际加工出来就会出现运行卡滞、异常磨损的问题。这套转子定子组件的结构看似简单，实则对螺旋曲面的加工精度、配合参数的匹配度要求很高，任何一个参数的偏差都会直接影响泵的整体性能，也是单螺杆泵设计中最核心的技术环节。
