高频喇叭驱动单元精密结构设计

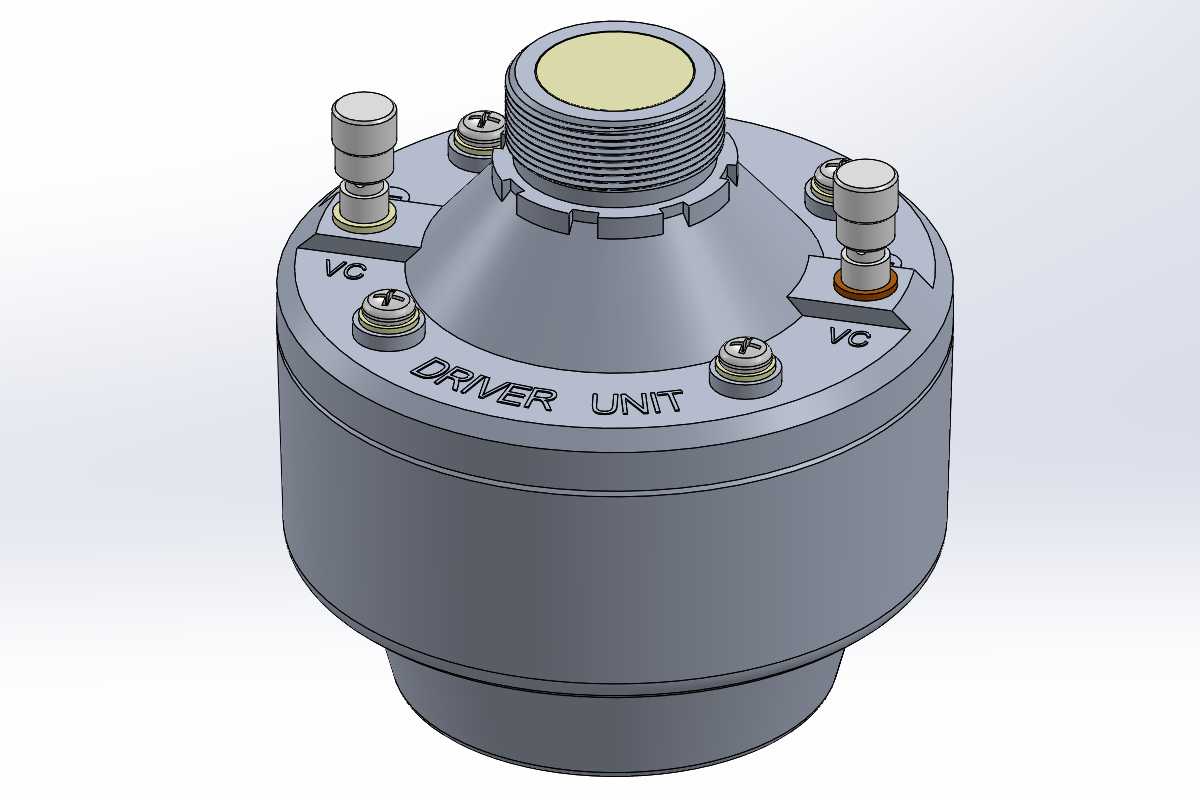

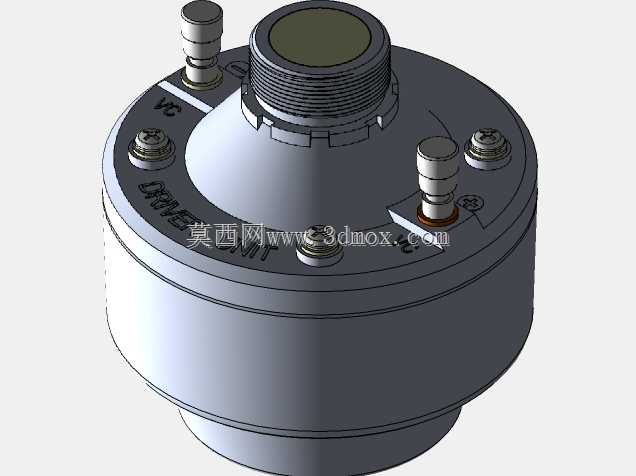

　　在专业扩声系统的工程搭建中，高频驱动单元是决定号角扬声器远场投射清晰度、瞬态响应表现的核心换能部件，本次呈现的这款驱动单元结构，针对中小型专业扩声场景的安装适配需求做了全维度的结构还原，可直接用于电声产品结构验证、配套号角的适配仿真、安装支架的匹配设计工作。从实际工程应用场景来看，这类驱动单元常配套定阻专业号角，部署在中小型场馆扩声、公共广播远端补声、工业设备声学告警装置的发声端，部分微型内燃机测试台架的消音校验环节，也会采用同规格驱动单元作为标准声源，配合声压检测设备完成消音结构的声学性能标定，这就要求其结构尺寸具备极高的一致性，避免安装适配偏差带来的声轴偏移、声耦合效率下降问题。从功能特性层面拆解，该驱动单元采用压缩式换能结构，

　　顶部的螺纹接口为标准号角安装端，可直接匹配对应规格的指数型号角，接口处的螺纹公差控制在常规机械连接的中等精度区间，既保证旋合过程顺畅无卡滞，又能避免配合间隙过大导致的声泄漏问题；顶部的圆形振膜承压面采用平整化设计，可保证与号角喉口的紧密贴合，减少声传递过程中的能量损耗。单元本体的圆柱形腔体为换能组件的容纳空间，腔体侧壁的厚度经过结构优化，既能够抑制大动态声输出下的腔体谐振，又不会过度增加整体重量，降低安装支架的负载要求。顶面周向均匀分布的多组接线端子与固定螺柱，接线端子采用绝缘基座搭配金属锁紧柱的结构，可适配不同线径的音响线缆连接，锁紧结构能避免现场施工中线缆拉扯导致的接触不良；固定螺柱分为高低两种结构，

　　高螺柱用于驱动单元与安装法兰的快速对位，低螺柱用于上盖与腔体的密封锁紧，所有螺柱的安装孔位均做了沉台处理，锁紧后螺丝端面不会突出安装平面，避免与周边安装结构产生干涉。从设计思路来看，整个结构的建模完全遵循实际产品的装配逻辑，所有配合面均保留了合理的安装间隙，可直接用于生成工程图纸指导生产加工；腔体上刻印的标识位也做了精准还原，方便生产过程中的型号识别与溯源。在安装边界层面，该驱动单元的整体外径适配常规的中小型驱动单元安装支架，底部的出线端预留了足够的线缆弯折空间，当采用法兰安装方式时，周向的固定孔位可兼容常见的三点、四点安装支架，无需额外做转接板设计；单元整体重量控制在合理区间，既可以采用垂直向下的号角安装方式，

　　也可以支持水平侧向安装，不会因为长期负重导致连接螺纹变形。对于结构设计从业者而言，该模型可直接用于电声产品的配套结构开发，验证不同安装角度下的结构干涉情况；对于设备选型人员来说，可通过模型直观确认安装尺寸、接线位置，提前规划现场施工的布线与固定方案，减少现场安装的适配返工；对于三维建模从业者，该模型的螺纹结构、沉台设计、多组件装配逻辑，也可作为压缩式电声换能部件建模的参考范例，掌握精密机电类产品的建模公差控制与装配关系处理技巧。需要注意的是，该结构为标准规格的压缩驱动单元，在配套不同喉径的号角时，需要确认接口螺纹的匹配度，若采用非原厂配套号角，需额外增加密封垫片避免声泄漏；在高湿度安装场景下使用时，可在接线端子处增加防水护套，避免长期受潮导致的接触电阻升高问题。
