小型模拟舵机Arduino适配结构设计

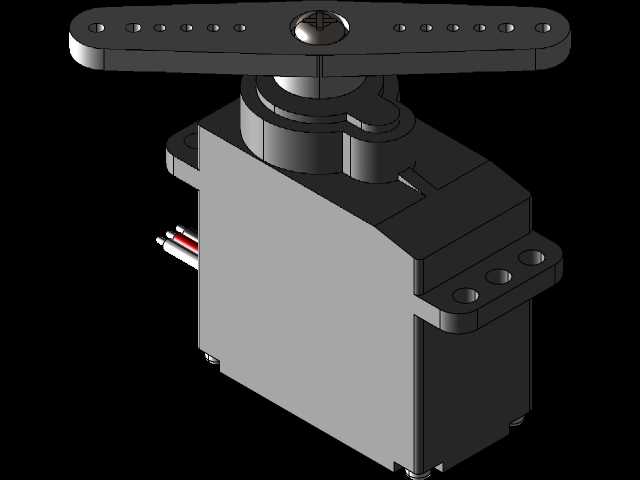

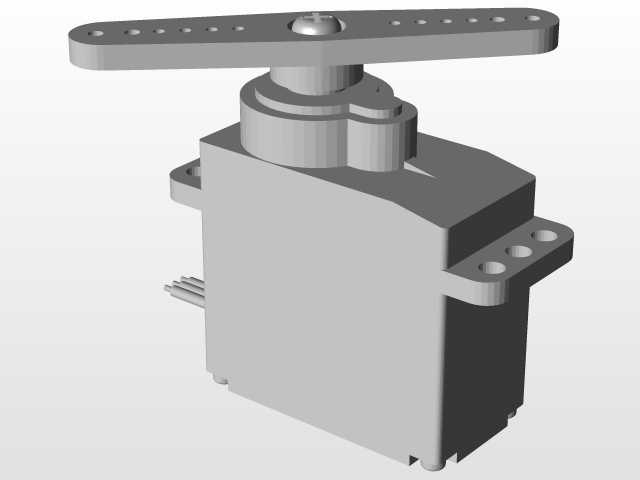

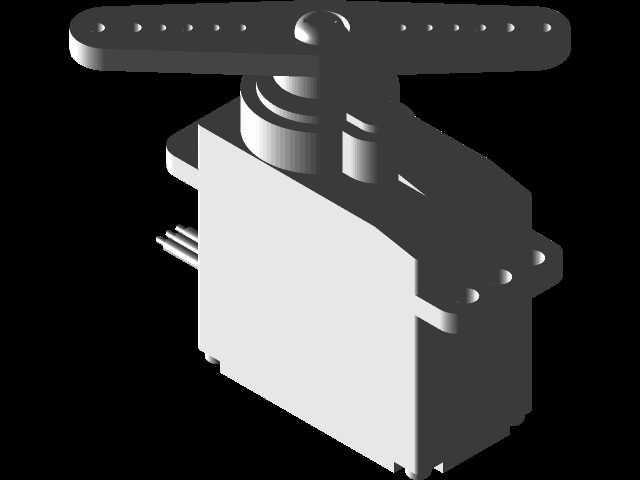

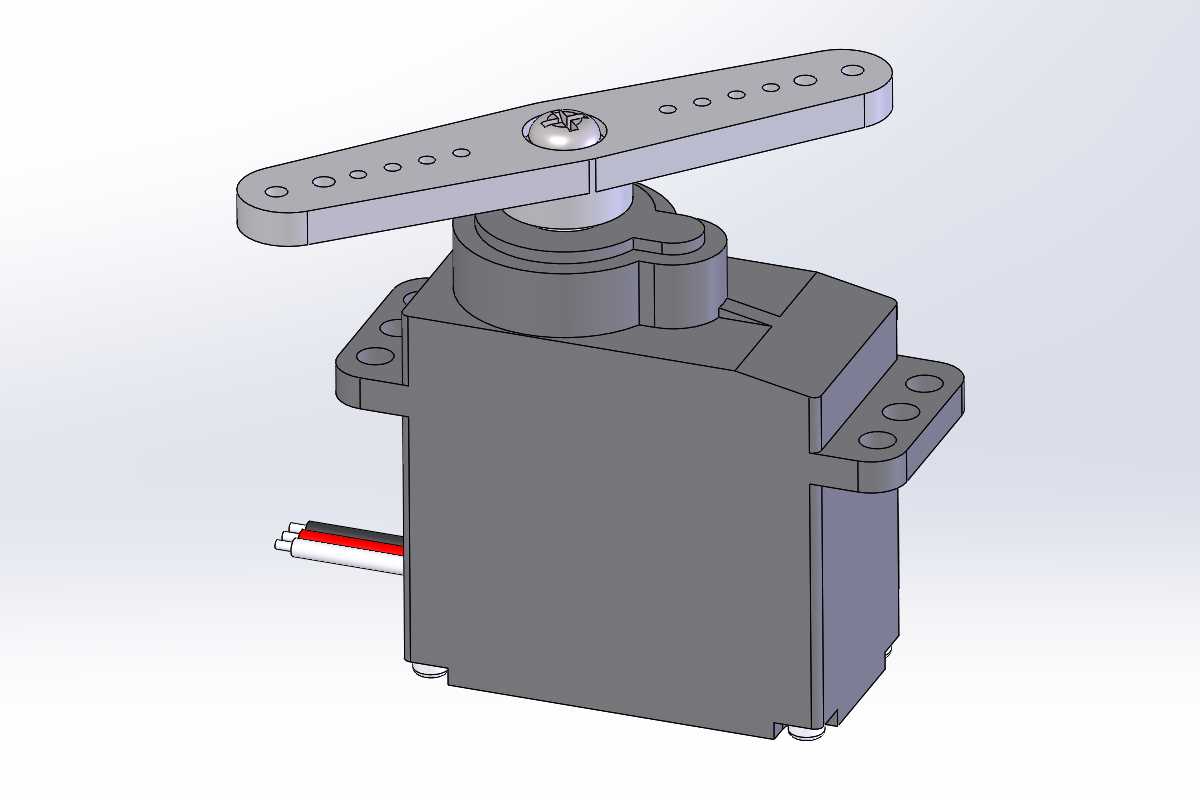

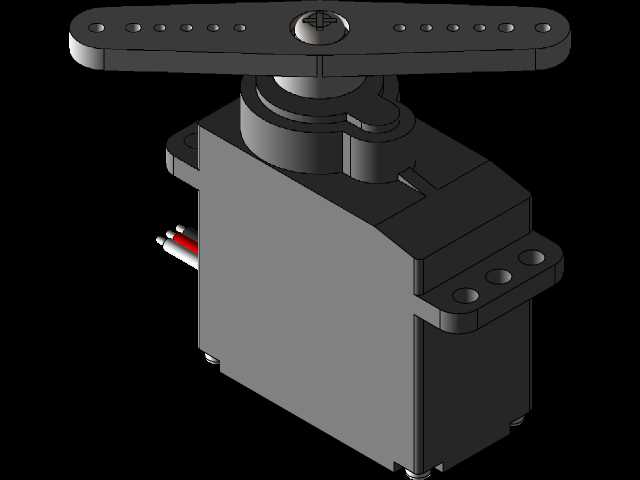

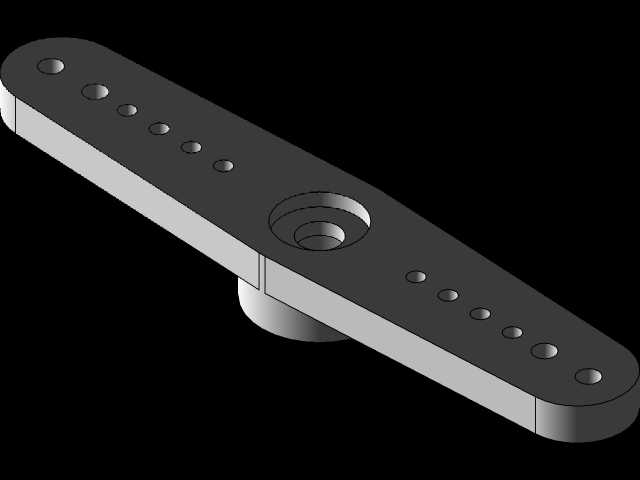

这款微型模拟舵机是面向开源硬件开发、小型智能装置打造的角度执行部件，在桌面级智能小车转向控制、小型机械臂关节驱动、航模舵面调节、教育类机器人动作执行、智能家居小型风门开合控制等场景中有着广泛应用，能够在低压供电环境下输出稳定的角度扭矩，为各类小型装置提供精准的角度定位输出能力。从实际用途来看，该舵机属于标准的PWM信号驱动角度执行器件，可接收控制端输出的脉宽调制信号，将电信号转换为输出轴的固定角度偏转，在0到180度的转动区间内完成指定角度的位置保持，适配绝大多数开源控制板的信号输出逻辑，无需额外加装信号转换模块即可直接接入控制回路，大幅降低小型智能装置的搭建门槛。在功能特性层面，该舵机采用模拟控制电路设计，在5V额定供电下可输出0.1牛米的保持扭矩，足够驱动小型轻质结构完成偏转动作，空载状态下完成60度角度偏转仅需0.12秒，响应速度能够满足绝大多数桌面级创意装置、教学实验模型的动作需求，自带的三线接线分别对应电源正负极与信号输入，接线逻辑清晰，新手也可快速完成接线调试。从设计思路来看，这款舵机采用了模块化的集成设计思路，将减速齿轮组、驱动电机、控制电路、位置反馈电位器全部集成在方形阻燃外壳内部，仅外露输出轴、安装固定耳与接线端，既能够保护内部精密结构不受外界粉尘、磕碰的影响，也能简化用户的安装流程，无需自行组装减速结构与控制电路，拿到成品即可直接投入使用。输出轴采用标准的十字花键结构，可配套不同长度的一字摇臂、圆盘摇臂使用，用户可根据实际的传动连接需求选择合适的摇臂类型，通过螺丝即可完成摇臂与输出轴的紧固连接，避免传动过程中出现打滑错位的问题。在外形尺寸与安装边界上，该舵机采用行业通用的微型舵机外形规格，主体为方正的盒式结构，两侧带有对称的安装固定耳，固定耳上预留有标准的安装通孔，用户可使用M2规格的螺丝将舵机直接固定在亚克力支架、3D打印结构件、木质模型框架上，安装孔位的间距符合通用微型舵机的安装规范，可直接替换同规格的其他型号微型舵机，无需重新调整安装位的开孔位置。输出轴位于壳体顶部中心位置，转动过程中不会超出壳体的外轮廓边界，不会与周边安装结构产生运动干涉，接线端从壳体侧部引出，出线方向可根据安装需求调整，不会占用额外的垂直安装空间，能够适配紧凑结构内的安装布局要求，即便是在空间狭小的模型内部也能顺利完成安装固定。
