Holybro PIX32 V5飞控模块及基板结构

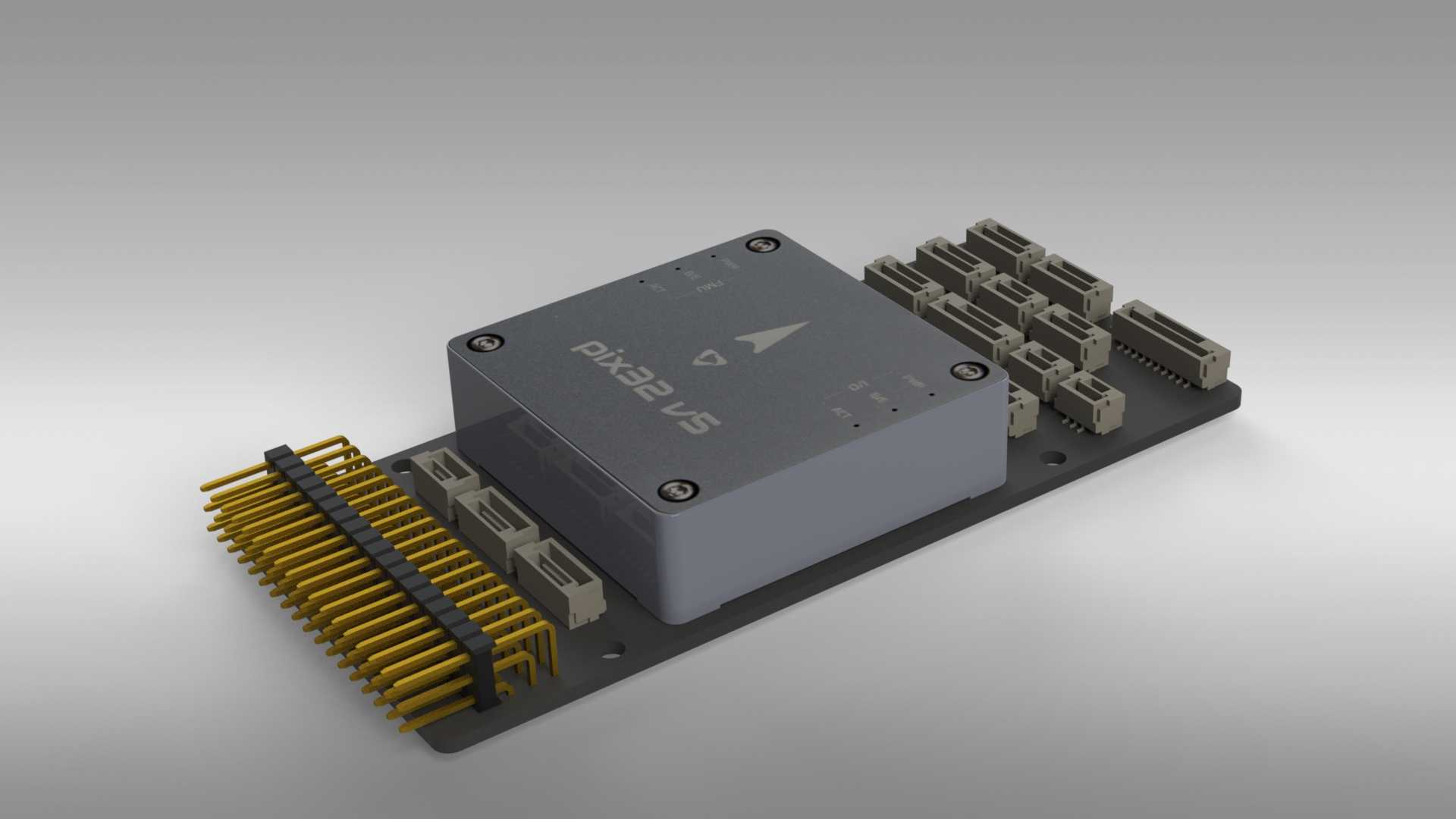

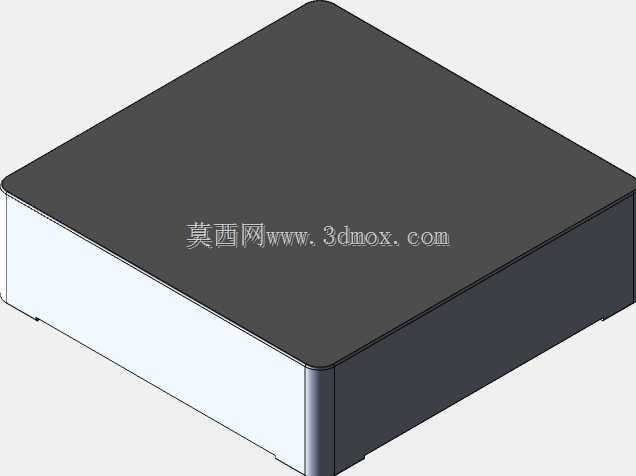

　　在多旋翼、固定翼无人机以及小型无人车的航电系统搭建场景中，飞控单元是整套系统的感知与控制核心，承担着姿态解算、动力输出调控、外设信号交互的核心职能，Holybro PIX32 V5作为行业内应用较广的开源飞控硬件，其结构设计直接决定了装机适配性、外设扩展能力与长期运行稳定性。从实际装机需求出发，这套飞控采用模块加基板的分层设计思路，核心控制模块为独立的密封式方盒结构，外壳采用硬质工程塑料注塑成型，四角预留沉头安装孔位，可通过M2规格螺丝直接固定在下方基板上，这种分体式设计一方面可以将核心运算、传感单元与外部接口电路做物理分隔，减少接口插拔、动力线电流波动对核心传感元件的信号干扰，另一方面也方便后期更换不同配置的核心模块，

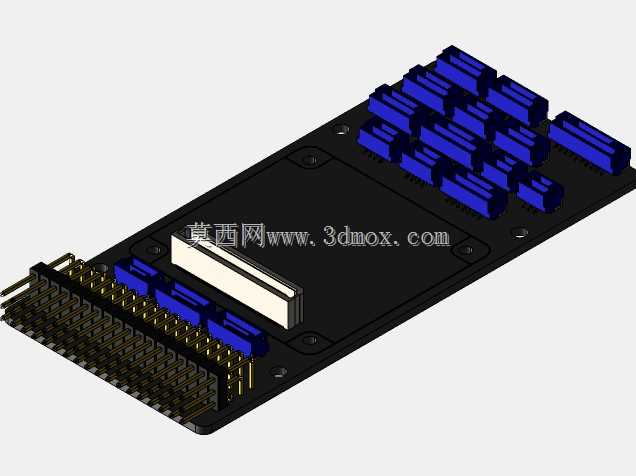

　　无需重新焊接或调整整机接线布局。核心模块的顶面印刷有产品标识与安装方向箭头，装机时箭头需严格指向载体前进方向，避免姿态解算坐标系出现偏差，模块侧面预留状态指示灯的透光窗口，可在不拆解外壳的情况下直观观察系统供电、GPS锁定、飞行模式等运行状态。下方的承载基板采用FR-4玻纤板材质，板载多组不同规格的接插件，其中一侧为高密度排针排母组合，排针采用镀金插针设计，可直接插接核心模块的对应引脚，保证信号传输的可靠性，排针旁预留多组GH1.25规格的卧式接口，分别用于连接GPS模块、数传电台、遥控接收机、电流计、舵机输出等外设，接口旁印有清晰的引脚定义丝印，可减少接线时的错接概率。基板另一侧排布多组间距更大的立式接插件，用于连接电调信号、

　　电源输入等大电流相关线路，避免走线与弱信号线路产生交叉干扰。基板的安装边界充分考虑了小型无人机的装机空间，整体长宽尺寸适配主流的飞控安装减震架规格，四角预留的安装孔位可匹配标准30.5mm孔距的减震球，装机时可通过硅胶减震球将整套飞控挂载在机架中心位置，过滤电机运转产生的高频振动，避免内置加速度计、陀螺仪的采样数据出现噪声偏差。从结构细节来看，核心模块与基板的连接排针采用错位防呆设计，反向插接时无法完全插入，可从物理层面避免装反导致的硬件烧毁问题；所有外接接口均采用带锁扣的接插件型号，在载体做大机动动作、产生较强振动时不会出现接口松脱的情况。在实际工程应用中，这套飞控结构可适配从250轴距穿越机到1米级固定翼、

　　小型无人船等多种无人载体，不同载体安装时仅需调整基板上的接线顺序，无需改动飞控本身的安装结构；基板上预留的冗余焊盘可根据项目需求扩展额外的外设接口，比如外接空速计、激光定高模块、视觉避障摄像头等，满足不同场景下的功能扩展需求。建模过程中严格对照实物的安装尺寸做还原，所有接插件的突出高度、排针的伸出长度、安装孔的沉头深度都做了1:1的匹配，仅省略了一处非核心的外接连接器，不会影响整体的装机干涉检查、结构布局验证工作，结构设计人员可直接将该模型导入整机装配文件，验证飞控与机架、电池、图传等其他部件的空间位置关系，避免装机时出现空间干涉、接线长度不足等问题。
