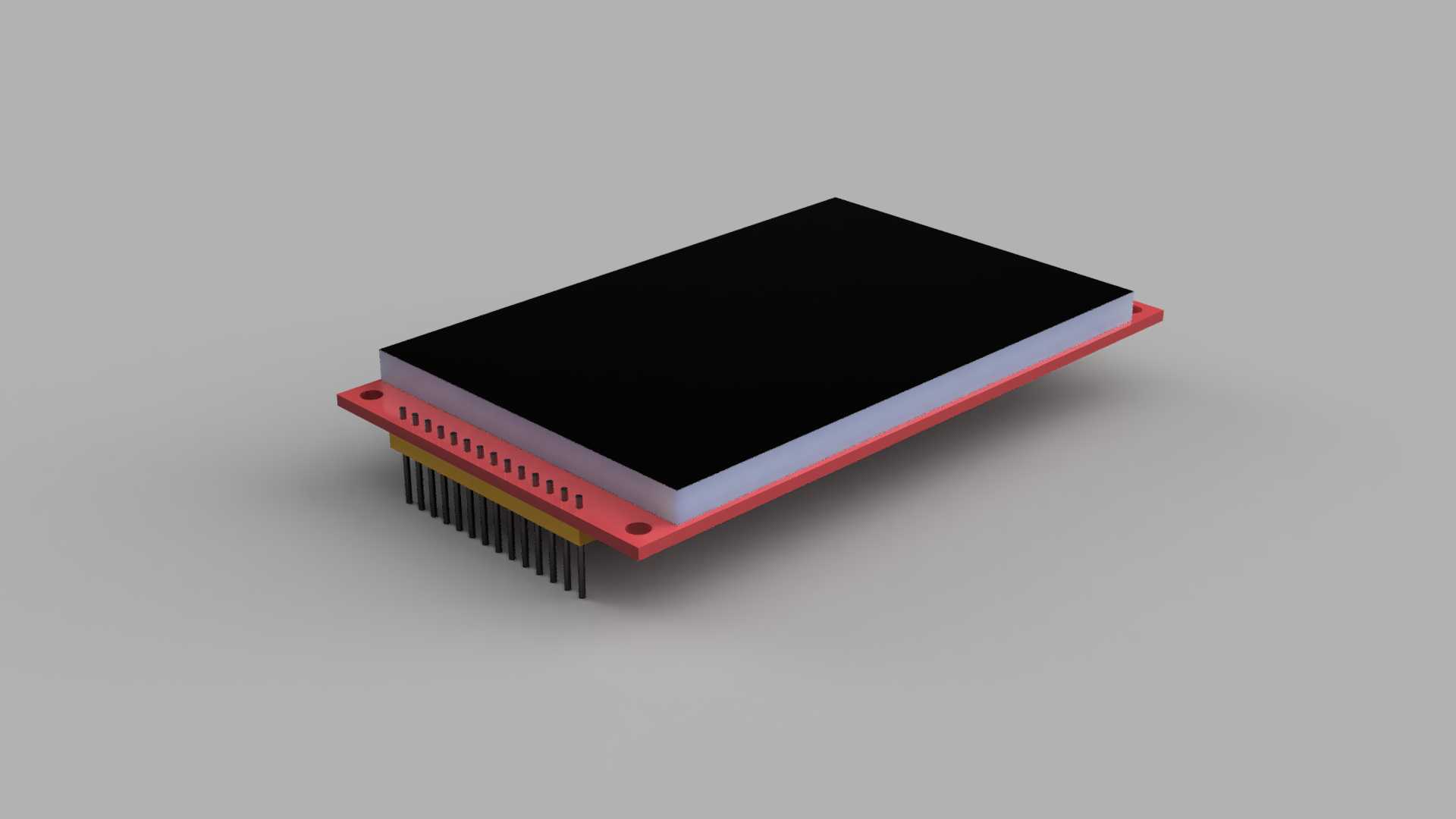

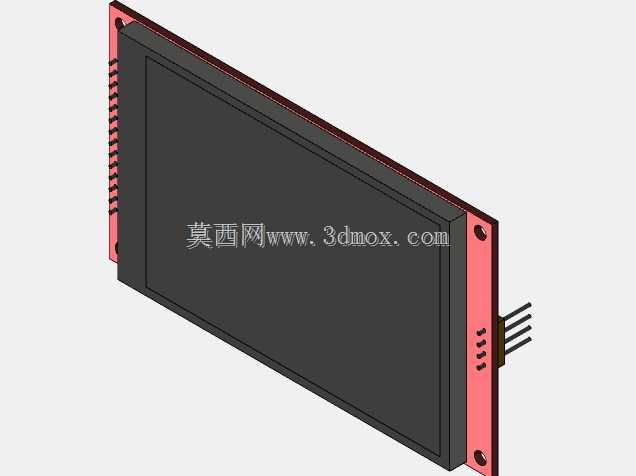

3.5英寸SPI接口TFT彩色LCD显示模块结构

　　在嵌入式开发、小型智能设备、工业手持终端这类场景里，显示模块的选型从来不是只看分辨率参数，结构安装的适配性、接口走线的空间预留、屏幕与主板的配合间隙，往往是决定项目落地效率的核心因素。这款3.5英寸的SPI接口TFT彩色显示模块，采用ILI9488驱动方案，支持65K色彩显示，在结构设计上充分考虑了嵌入式集成的实际需求，不管是做小型检测设备的人机交互界面，还是DIY开源硬件的显示拓展，或是工业控制终端的状态显示单元，都能适配多数紧凑安装空间的要求。

　　从实际使用的角度看，SPI接口的设计本身就是为了减少走线占用，这款模块的引出引脚排布在侧边，采用直插排针的连接方式，在结构设计时不需要在主板对应位置预留大面积的接插件空间，排针的长度也做了适配，常规1.6mm厚度的PCB主板焊接后，屏幕背面与主板表面的间隙可以控制在合理范围，不会出现排针过长顶到屏幕背面电路、或是过短焊接不牢的问题。屏幕的显示区域占比经过优化，边框宽度控制在安装所需的最小尺寸，既保证了屏幕固定的结构强度，又不会因为边框过宽浪费设备面板的安装空间。

　　模块的整体外形为矩形薄型结构，边框采用硬质基材做支撑，屏幕表面的防护层与边框齐平，在做设备面板开孔时，只需要按照屏幕显示区域加单边安装余量的尺寸开孔，就能实现屏幕与面板的贴合安装，不需要额外设计复杂的屏幕压合结构。侧边的固定孔位做了沉台设计，使用微型螺丝固定时，螺丝头不会突出屏幕表面，保证设备面板的平整性，固定孔的位置分布在屏幕的四个角附近，受力均匀，长期使用不会出现屏幕边框变形的问题。

　　从设计思路上看，这款模块没有追求极致的窄边框，而是平衡了结构强度、安装便利性和成本控制，屏幕背面的驱动电路排布紧凑，没有多余的突出元件，在做堆叠安装时，屏幕背面可以紧贴设备内部的支撑结构，不需要额外预留元件避让空间。SPI接口的通讯方式虽然相比并行接口速率稍低，但对于3.5英寸65K色彩的显示需求来说，足够支撑常规的界面刷新、参数显示、简单图形绘制的需求，同时更少的接线数量也降低了主板布线的难度，减少了接线过程中出现虚接、信号干扰的概率。

　　在安装边界的考量上，模块的整体厚度控制得当，除了侧边引出的排针部分，屏幕主体的厚度一致，在做设备内部结构设计时，只需要预留对应厚度的安装槽位，不需要针对局部凸起做特殊避让。屏幕的可视角度经过调校，在手持设备常用的俯视、侧视角度下都能清晰显示内容，不需要额外做屏幕角度的倾斜设计，简化了设备面板的结构设计流程。对于结构设计从业者来说，拿到这类模块的三维模型，可以直接在装配体里匹配安装位置，验证开孔尺寸、固定孔位的同轴度、排针与主板接插件的对位精度，提前发现安装干涉问题，减少打样验证的次数。

　　实际选型过程中，这类小尺寸SPI屏幕常被用在便携式检测仪器、小型工控操作盒、开源硬件开发板拓展、智能家居控制面板等场景，结构设计时除了关注屏幕本身的尺寸，还要考虑屏幕与前面板之间的密封需求，这款模块的边框平整度较好，加装薄型密封泡棉后就能实现基础的防尘防护，不需要对屏幕结构做额外的改造。屏幕的驱动板集成在背面，没有外伸的电路板部分，在做防水设计时，只需要处理前面板与屏幕边框的接缝，降低了密封结构的设计难度。

　　从三维建模的角度看，这款模型还原了模块的所有关键结构特征：包括边框的倒角、固定孔的沉台尺寸、排针的间距与长度、屏幕显示区域的边界、背面电路的元件高度，在做整机装配验证时，可以直接用来检查安装间隙、模拟走线空间、确认面板开孔的位置精度，避免因为模型尺寸偏差导致的实际安装错位问题。对于做嵌入式设备结构设计的工程师来说，这类精准的显示模块模型，可以大幅缩短结构设计的周期，不需要自己手动测绘屏幕尺寸，直接导入模型就能完成装配配合的设计工作。
