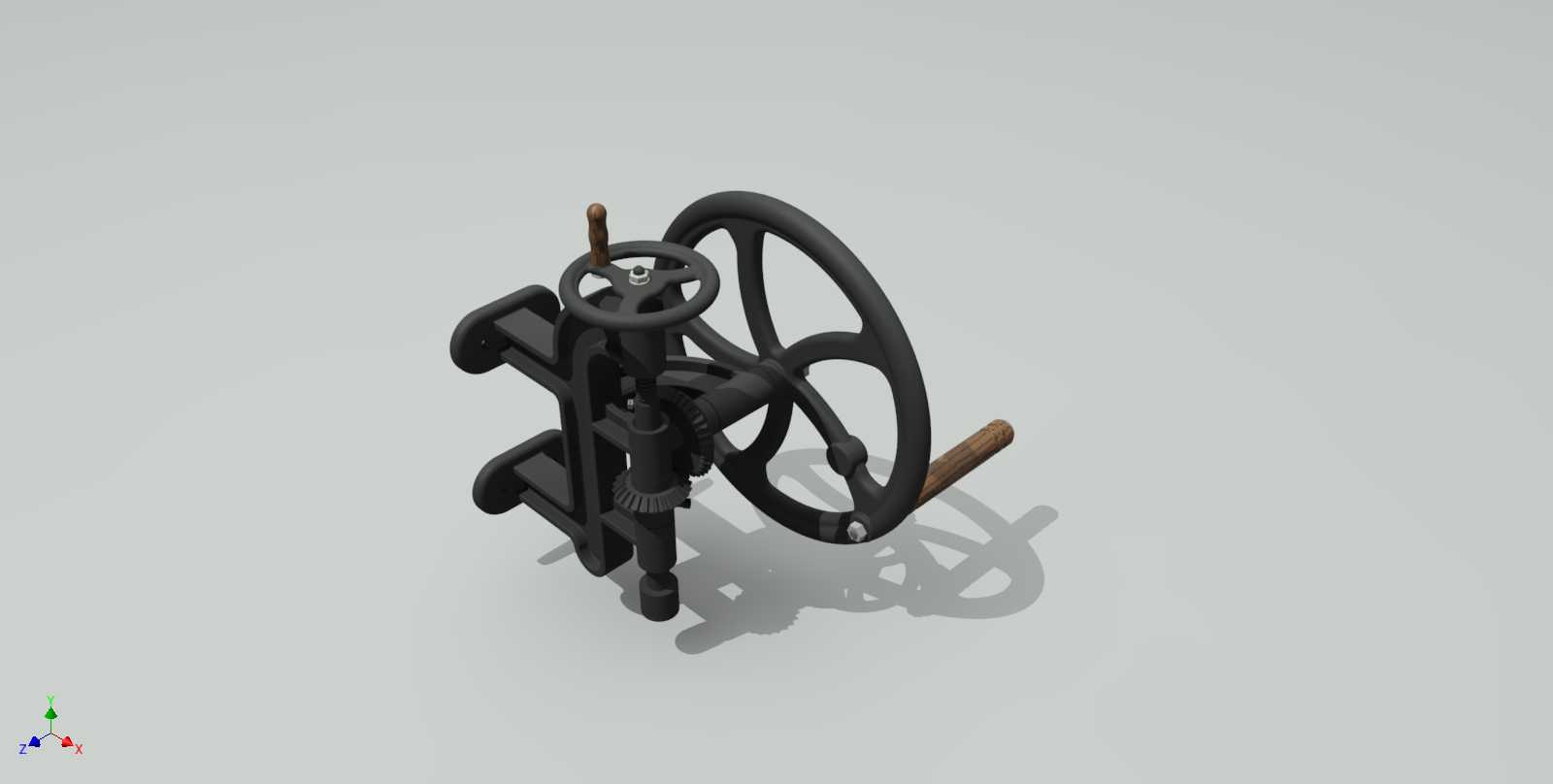

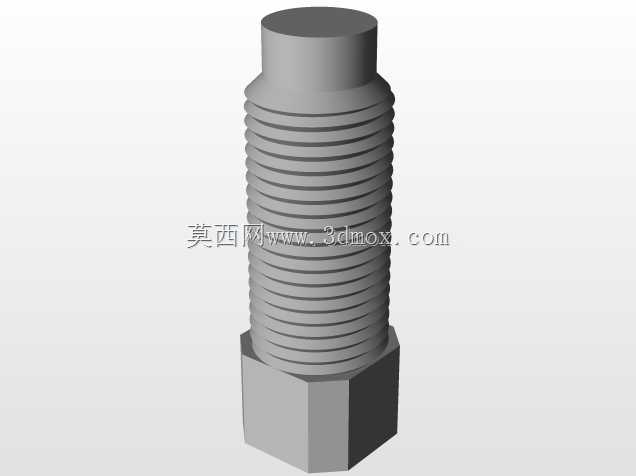

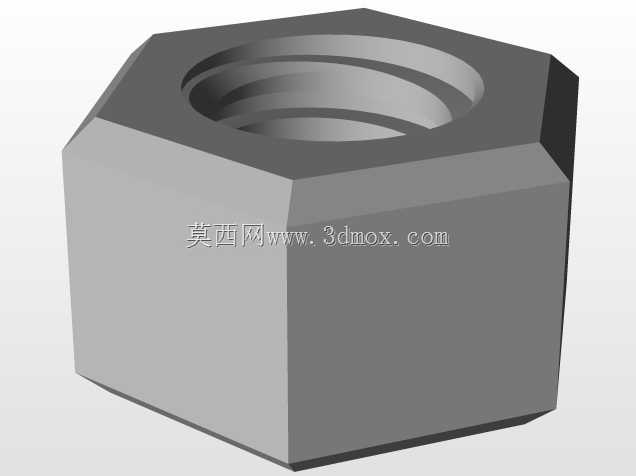

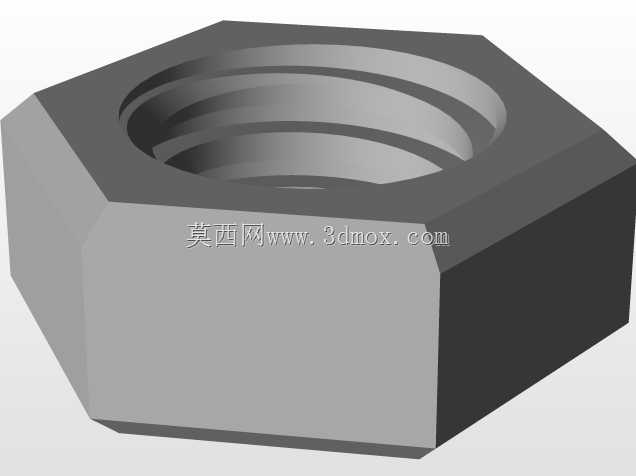

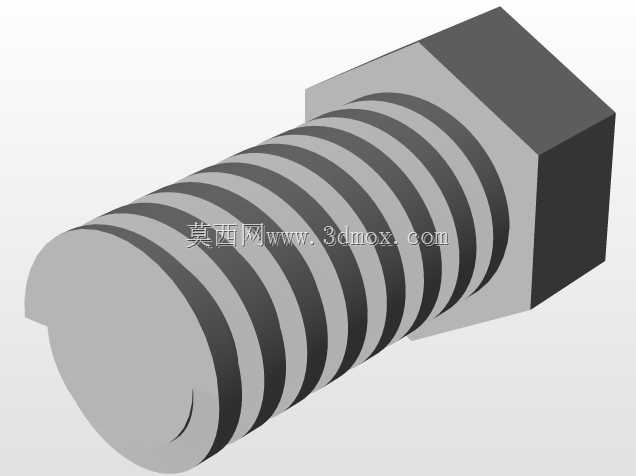

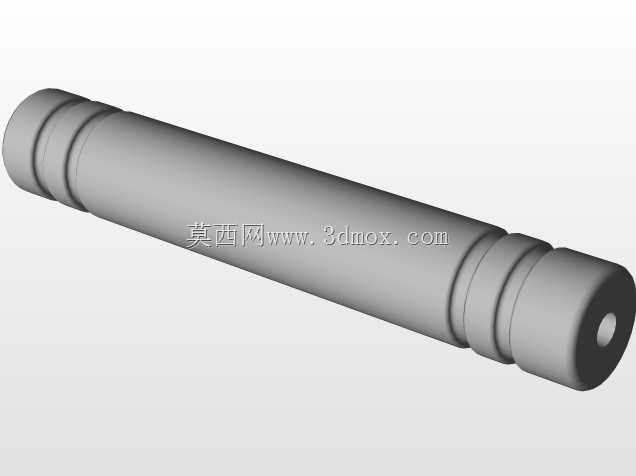

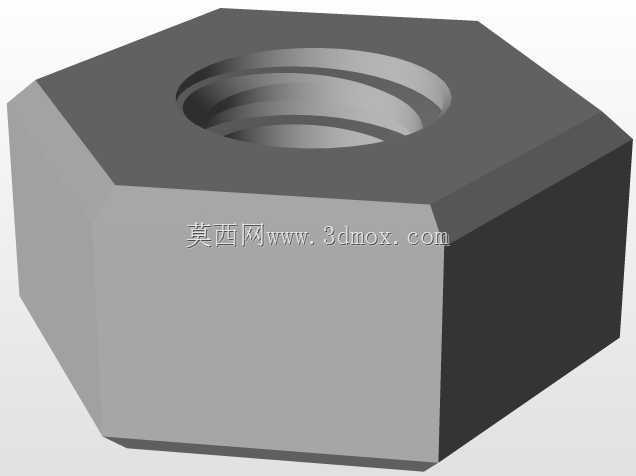

铸铁手摇进给式小型台式钻床结构

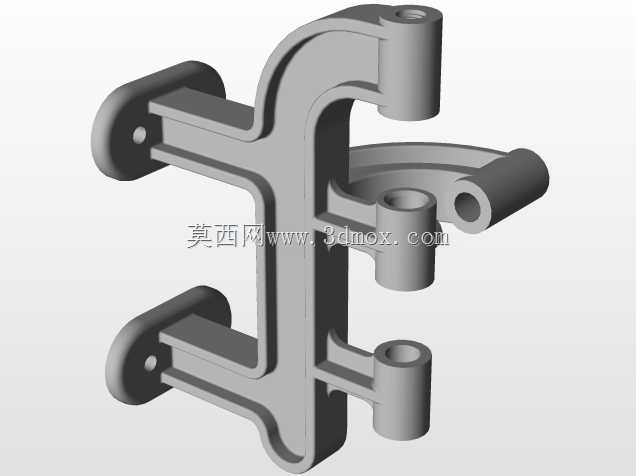

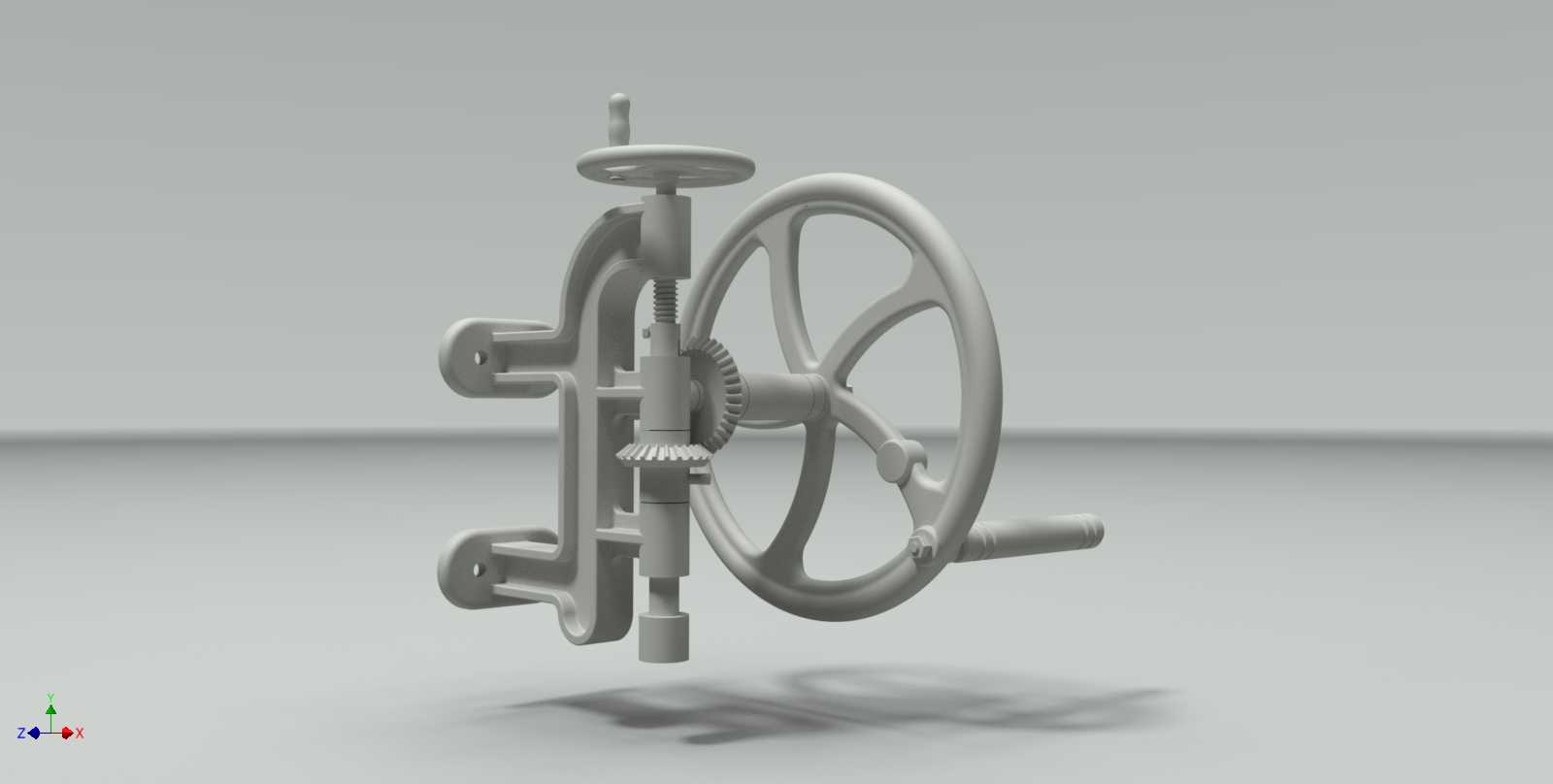

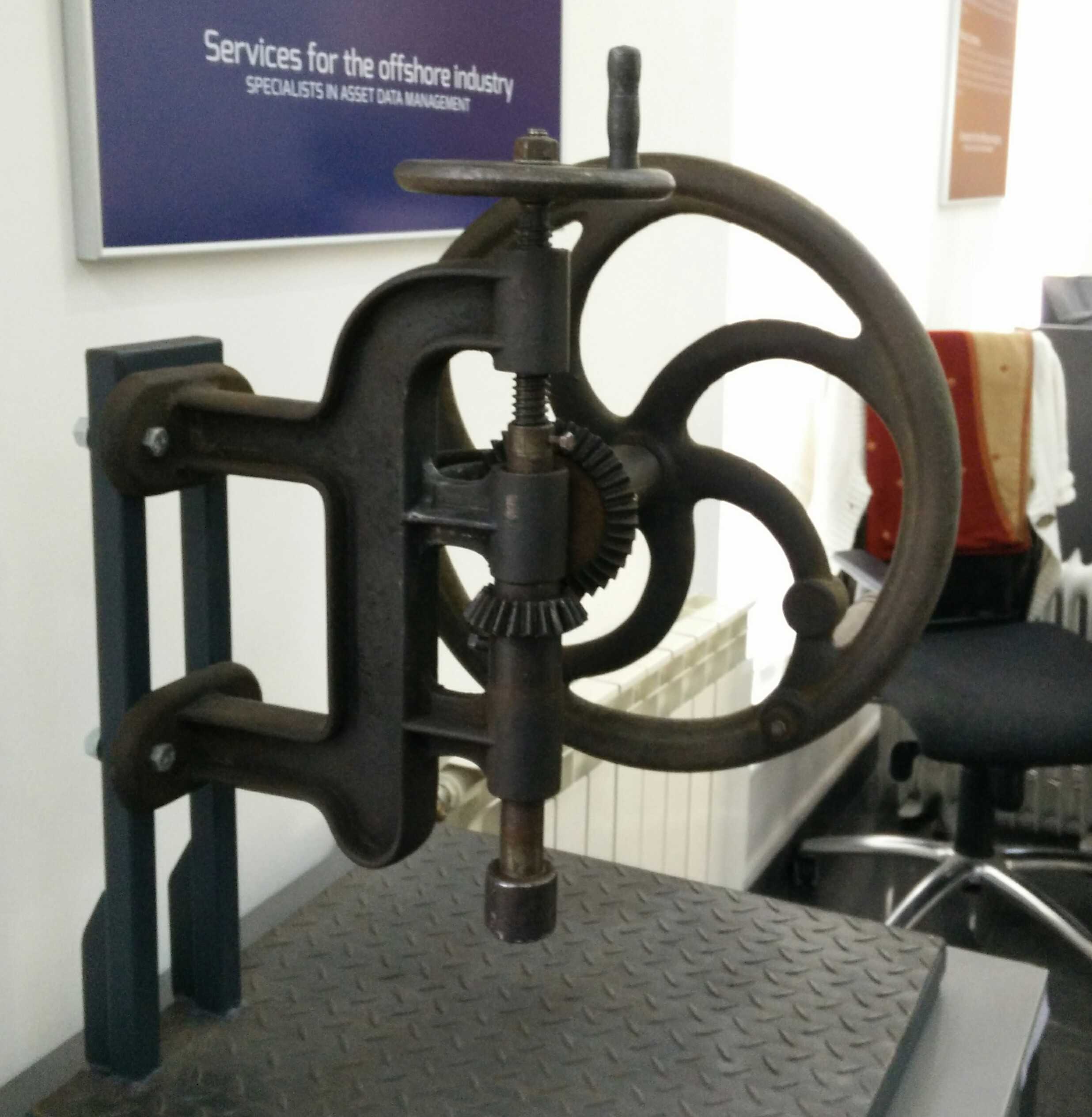

　　这款手动进给的铸铁钻床，多应用在无电力供应的野外维修、小型工坊单件修配、教学实训场景中，针对小型金属件、非金属件的小直径孔加工需求设计，无需外接动力源，完全依靠人力操作完成钻孔进给与主轴驱动，适配没有稳定供电的作业场景，也适合对薄件、小零件进行低转速大扭矩的钻孔作业，避免高速进给导致的工件崩边、钻头烧损问题。从结构设计逻辑来看，整体采用一体式铸铁机架作为承载主体，铸铁材质的减震性能优异，钻孔过程中可以抵消手摇操作带来的振动，保证孔位的加工精度，机架背部设置了两个带安装孔的固定支耳，可通过螺栓将整机固定在工作台、支架或者移动作业台面上，安装支耳的孔位间距按照常规台钻的安装基准设计，可直接替换同规格的轻型台钻安装位，

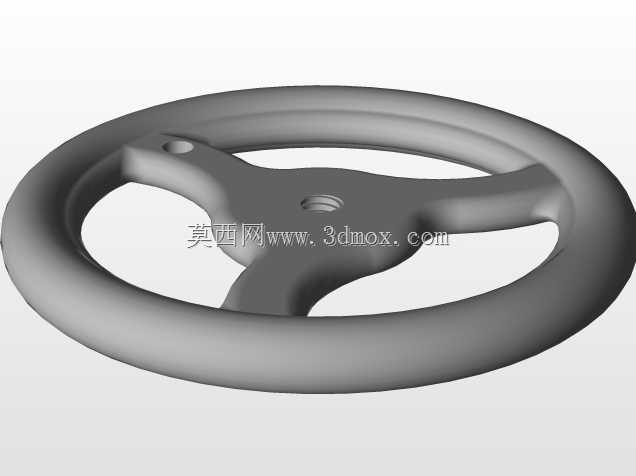

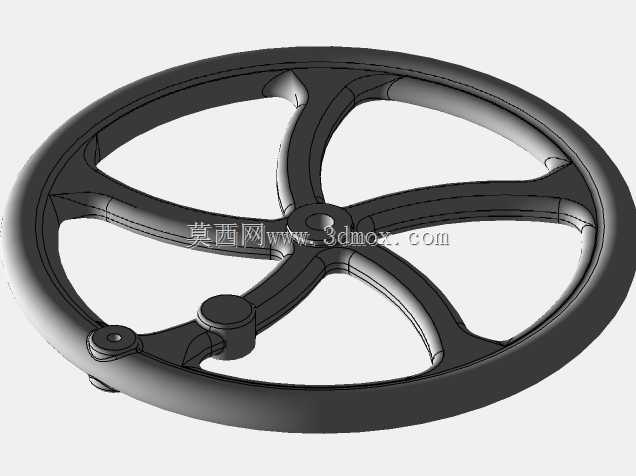

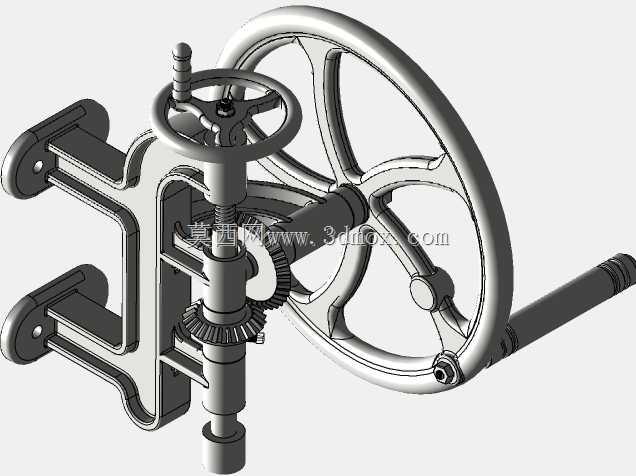

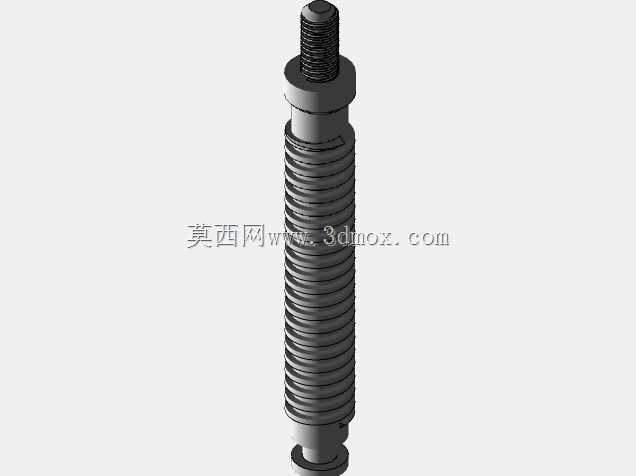

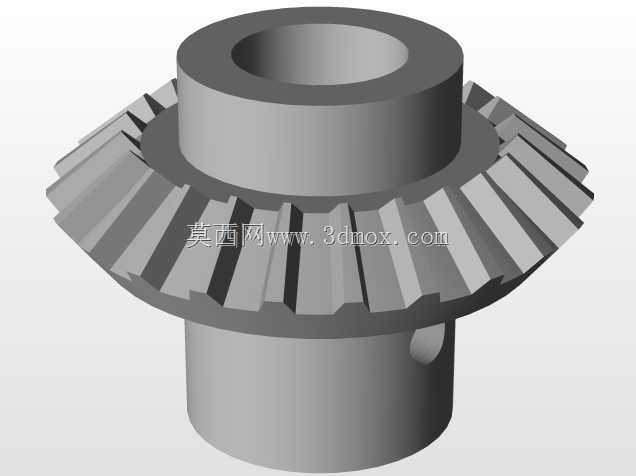

　　不需要额外加工适配的安装板。驱动部分采用大直径手摇轮作为动力输入部件，大轮径的设计可以降低操作时的输入力，操作人员转动手轮时，通过内部啮合的锥齿轮组将水平方向的转动转换为主轴的垂直回转运动，齿轮组采用渐开线齿形设计，啮合间隙控制在合理范围，既保证转动顺畅无卡滞，又不会因为间隙过大导致主轴回转时出现窜动，影响钻孔的同轴度。进给操作通过顶部的小手轮实现，小手轮连接梯形丝杠副，转动时带动主轴套筒沿垂直导轨做上下进给运动，梯形丝杠具备自锁特性，当操作人员松开进给手轮时，主轴不会因为自重下滑，可在任意进给位置保持稳定，方便进行深度控制或者退刀操作，主轴的进给行程按照小型零件的常规钻孔深度设计，可覆盖绝大多数小直径孔的加工深度需求，

　　主轴端部采用标准的钻夹头安装接口，可适配不同直径的直柄钻头，更换钻夹头或者钻头时操作便捷，不需要额外的专用拆卸工具。整体结构没有复杂的电控、传动部件，所有运动副均为机械接触式传动，日常维护仅需要定期在齿轮啮合面、丝杠、导轨位置涂抹润滑脂即可，故障率极低，适合在恶劣的作业环境下长期使用，不需要复杂的保养流程。在建模过程中，对内部的齿轮啮合参数、丝杠导程、主轴回转精度相关的配合尺寸均按照实际手动钻床的加工公差进行设定，机架的壁厚、加强筋的布局完全参考真实铸件的结构，保证模型的结构合理性，可直接用于手动加工设备的结构参考、教学演示模型制作，也可作为小型非标钻孔设备的设计参考蓝本，提取其手动进给、人力驱动的结构逻辑，

　　适配到其他需要手动进给的加工设备设计中。安装边界方面，整机的垂直高度、手轮的回转半径均按照人体工程学操作尺寸设计，操作人员站立或者坐姿操作时，手部摇动大轮、操作进给手轮的位置都在舒适操作区间内，固定支耳的位置位于整机重心的垂直线上，安装后整机稳定性好，即使进行大进给量的钻孔操作，也不会出现机架晃动的问题。主轴的中心到机架安装面的距离决定了可加工工件的最大宽度，该尺寸参考常规轻型台钻的喉深设计，可满足小型零件的钻孔避让需求，不会因为喉深过小导致大尺寸工件无法放置到钻头下方。
