CNC机床配套弹簧缓冲式铅笔绘图打点工具

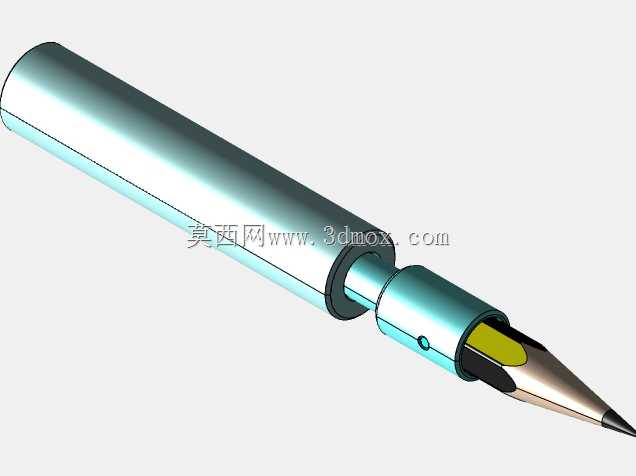

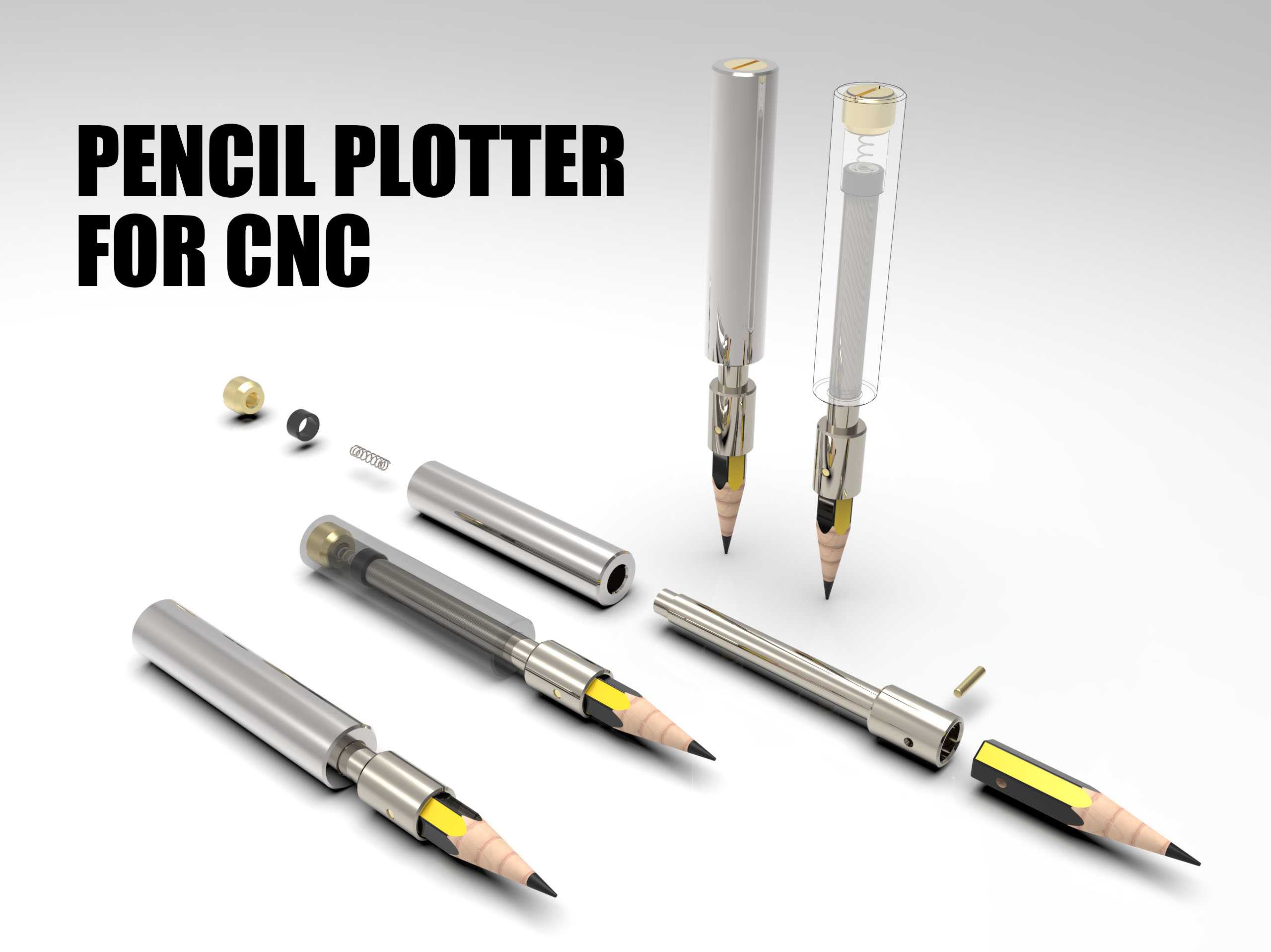

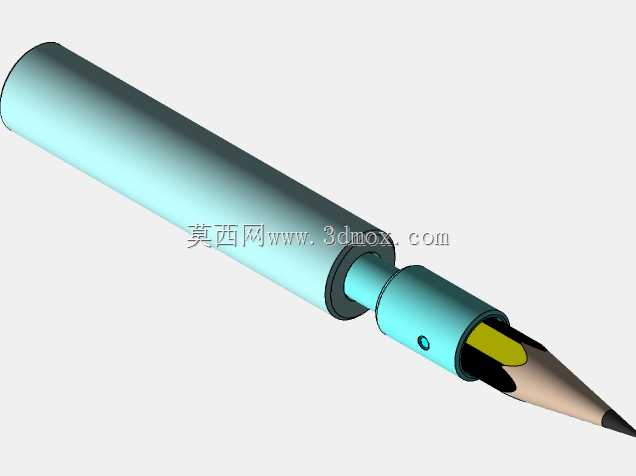

　　在CNC曲面精雕作业的实操场景里，很多一线操机和工艺人员都遇到过类似的痛点：当需要在不规则曲面上完成轮廓追踪、打点定位或者试雕走刀路径校验时，常规的刚性划线头要么容易刮伤待加工基材表面，要么因为曲面高度差变化导致划线压力不均，出现线条断续、深浅不一甚至笔尖崩断的问题，尤其是在做木质、亚克力、软铝这类易划伤材质的前期定位作业时，这类问题会直接影响后续精雕的对位精度，甚至造成基材报废。这款配套CNC使用的铅笔绘图打点工具，正是针对这类实际作业痛点设计的实用工装附件。从结构设计逻辑来看，整套工具采用了分体式同轴装配思路，主体外壳采用金属圆柱套筒结构，适配市面上主流的BT、ER系列刀柄的标准夹持直径，不需要额外定制转接套，

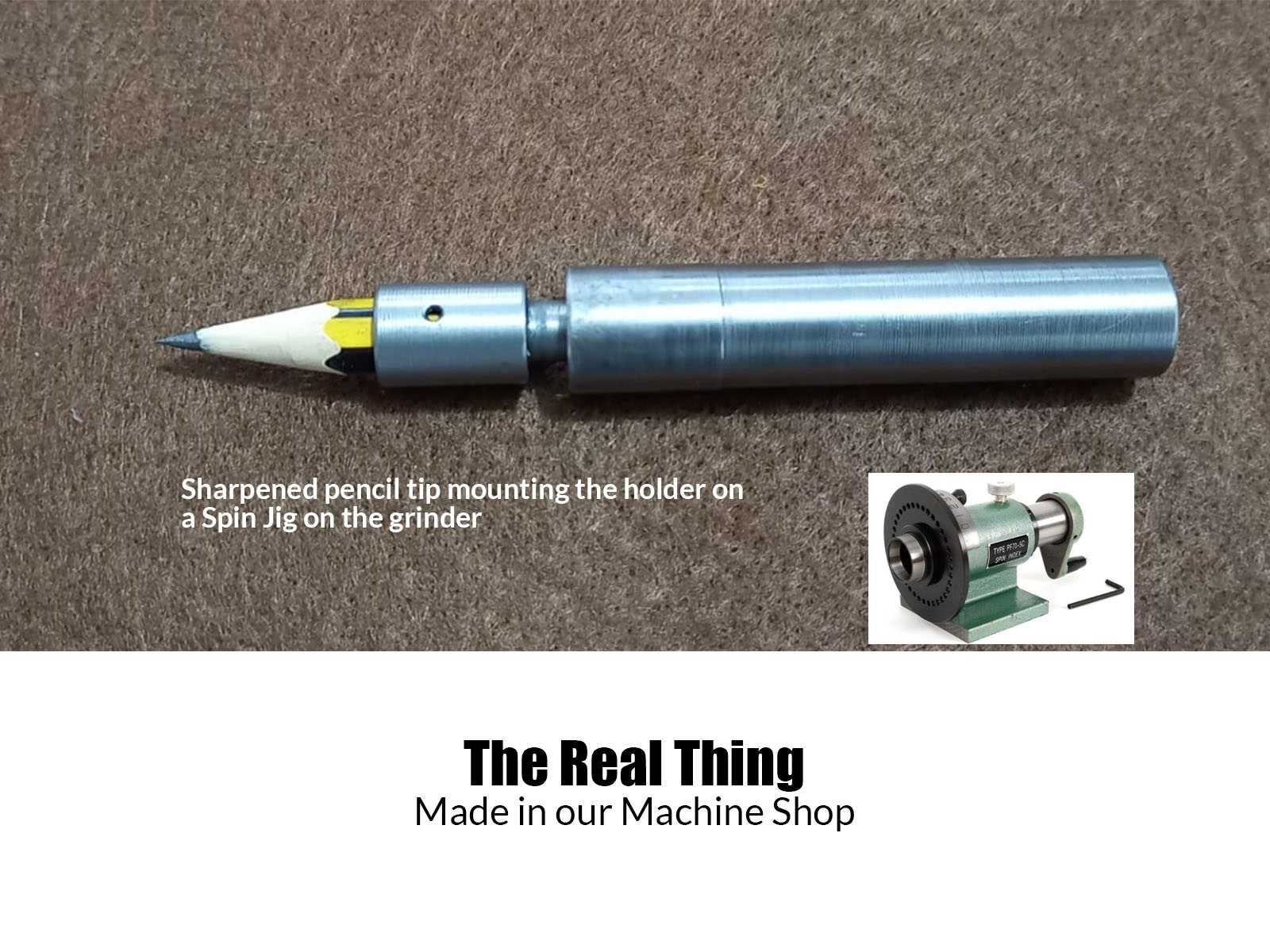

　　直接装夹在CNC主轴上即可使用，安装时只要保证套筒外圆与主轴同轴度跳动控制在0.02mm以内，就能满足常规绘图打点的精度要求。工具内部设计了独立的弹簧缓冲腔，弹簧的预紧力经过反复调校，既可以保证铅笔笔尖始终以恒定的轻压力贴合在工件表面，又能在曲面起伏、Z轴进给存在微小误差时自动伸缩补偿，避免刚性接触刮伤工件或者折断铅笔芯。笔尖夹持端采用了弹性夹头结构，可以适配标准直径的普通木杆铅笔，更换笔芯时只需要拧开前端的锁紧帽就能完成操作，不需要整体拆卸工装，换笔时间可以控制在十秒以内，适配车间快节奏的作业需求。从实际使用场景来看，这款工具除了可以完成曲面轮廓的追踪绘图之外，还能用于CNC加工前的走刀路径验证：在正式下刀雕刻之前，

　　装上该工具在覆盖了复写纸或者标记涂料的工件表面走一遍预设路径，就能直观看到路径是否存在过切、错位、轮廓偏差的问题，比单纯靠软件模拟路径更贴合实际机床的运动误差，尤其是在多曲面拼接、复杂浮雕类工件的首件调试阶段，这种实体验证的方式能大幅降低首件报废率。工具的整体外形为细长圆柱结构，总长度控制在常规刀柄夹持的安全行程范围内，不会出现Z轴超程的问题，外圆表面做了光滑防锈处理，日常使用中沾染的铅笔屑、切削液残留只需要用干布擦拭就能清理干净，维护成本极低。在结构细节上，工具的尾端设计了可拆卸的密封端盖，长期使用后如果内部弹簧出现弹力衰减、或者进入笔屑灰尘，可以拆开端盖进行清理和弹簧更换，不需要整体更换整套工装，进一步降低了使用成本。

　　前端的笔尖伸出量可以通过内部的限位结构进行调整，根据不同的绘图压力需求，可以调整笔尖伸出套筒的长度，配合弹簧预紧力的微调，适配不同硬度的铅笔芯和不同材质的工件表面：比如在光滑的亚克力表面绘图时，可以适当减小弹簧预紧力、缩短笔尖伸出量，避免笔尖打滑；在粗糙的木质毛坯表面绘图时，可以适当加大预紧力、增加笔尖伸出量，保证线条连续清晰。很多车间在做小批量定制化雕刻作业时，往往因为首件路径调试耗费大量时间，甚至需要多次试切才能确定路径准确性，这款绘图打点工具相当于给CNC增加了一套低成本的实体路径校验功能，不需要额外加装昂贵的测头设备，就能完成大部分平面、曲面的路径验证和轮廓打点工作，对于小型加工坊、教学实训场景来说实用性极强。在安装边界上，工具的夹持段直径做了标准化设计，适配绝大多数CNC雕刻机、精雕机的弹簧夹头夹持范围，装夹时不需要做任何二次加工，锁紧后即可使用，工具的最大伸缩行程可以覆盖常规曲面加工的高度差范围，即使是起伏较大的异形曲面，也能保证笔尖始终贴合表面不会出现悬空断线的问题。
