步进驱动式线性直线执行机构设计

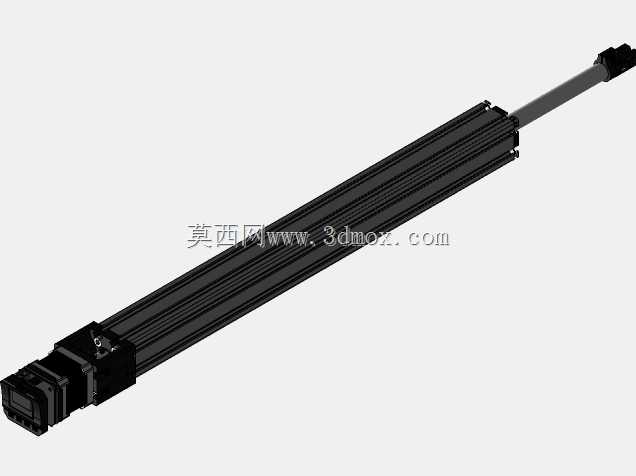

　　在小型自动化设备的直线往复动作选型中，这类集成步进驱动的线性执行机构，是替代气缸、液压缸做小负载精准点位控制的高性价比方案，尤其适配实验室小型自动化装置、桌面级作业设备、3D打印运动轴、小型物料推送工位这类对安装空间有严格限制、需要可控行程与精准停位的场景。从结构设计逻辑来看，这款线性驱动器将步进动力单元、传动转换组件、导向承载结构、出线防护模块做了一体化集成，省去了设计人员单独选配电机、丝杠、导轨、安装座再逐一校核装配公差的工作量，所有配合公差在出厂结构中已经完成预调校，能直接作为标准运动单元嵌入整机设计。

　　从实际功能特性上，该执行机构通过内置的传动结构将步进电机的旋转运动转换为直线伸缩动作，自带的位置反馈与保护逻辑可以避免运行过程中出现堵转、过冲、撞机的问题，不需要额外加装外置限位开关就能实现基础的行程端点保护，对于负载在十公斤以内、运行速度不超过0.2m/s的轻载直线工位，完全可以满足重复定位精度的要求。导向部分采用内嵌式的型材轨道结构，滑座与轨道之间的配合间隙经过预压调整，侧向受力时不会出现明显的偏摆，能承受一定的径向负载，不需要额外加装辅助导向件。

　　设计思路上，这款产品走的是紧凑化、低成本的路线，主体外壳采用标准铝型材拉伸成型，不需要开复杂的定制模具就能实现批量化生产，型材本身的槽道结构既可以作为内部传动件的安装基准，也能直接作为整机安装的定位面，用户在做设备布局时，可以直接通过型材槽搭配T型螺栓完成固定，不需要额外设计复杂的安装转接板。动力端的步进电机与主体结构采用直连设计，没有额外的同步带或者齿轮减速结构，既减少了传动背隙，也压缩了整体的轴向安装尺寸，对于安装长度受限的窄小工位，这种直连结构的适配性远高于分体式的传动组件。出线端采用带防护的拖链专用线缆设计，线缆本身耐弯折，可以适配高频次往复运动的使用场景，不会因为长期往复拉扯出现线芯断裂的问题。

　　从安装边界尺寸来看，这款线性驱动器的主体截面为窄长矩形，宽度和高度尺寸控制在小型步进电机的安装轮廓范围内，不会超出电机本体的安装投影，在做密集排布的多轴工位设计时，相邻轴之间不会出现结构干涉。行程段的主体长度可以根据实际需求做对应调整，固定端的安装孔位采用标准化的孔距设计，和市面常见的同规格线性模组安装尺寸兼容，替换现有设备上的同类型部件时不需要重新打孔调整安装位。伸出端的杆端做了标准的安装螺纹孔，可以直接连接负载工装、推块、吸盘支架等执行末端，不需要额外做杆端转接加工。

　　在实际工程应用中，这类集成式线性驱动器常被用在小型物料的分拣推送、检测设备的探头进给、小型工作台的位置调整、实验装置的定量位移控制等场景，相比气动执行元件，它不需要配套气源管路与电磁阀组，只需要接入步进驱动信号就能实现任意位置的停驻，速度和行程都可以通过电控参数灵活调整，对于小批量定制的自动化设备来说，能大幅减少气路设计与装配的工作量。相比定制化的直线传动组件，这种标准化的集成单元不需要单独加工各个传动零件，也不需要逐一计算传动件的强度与寿命，只需要根据实际需要的推力、行程、运行速度匹配对应规格的型号，就能直接完成运动部分的设计，能大幅缩短设备的研发周期，降低结构设计的出错概率。

　　结构细节上，这款驱动器的各个连接部位都做了防尘处理，型材接缝处有密封挡边，能阻挡日常工况下的灰尘、细小碎屑进入内部传动腔，延长内部传动件的使用寿命，不需要频繁做内部清洁维护。端盖部分采用高强度工程塑料材质，既减轻了整体重量，也能起到一定的缓冲作用，在出现轻微撞机时不会直接导致型材主体变形。整体结构没有易损的外露部件，日常使用只需要定期在传动部位补充润滑脂就能维持稳定运行，维护成本远低于分体组装的直线传动结构。对于三维建模从业者来说，这款模型的结构完整还原了各个部件的装配关系，可以直接作为标准件导入设备整体装配中，用来做运动干涉检查、安装位置校核、整机布局模拟，不需要从零开始绘制每个零件的结构，能有效提升整机设计的建模效率。
