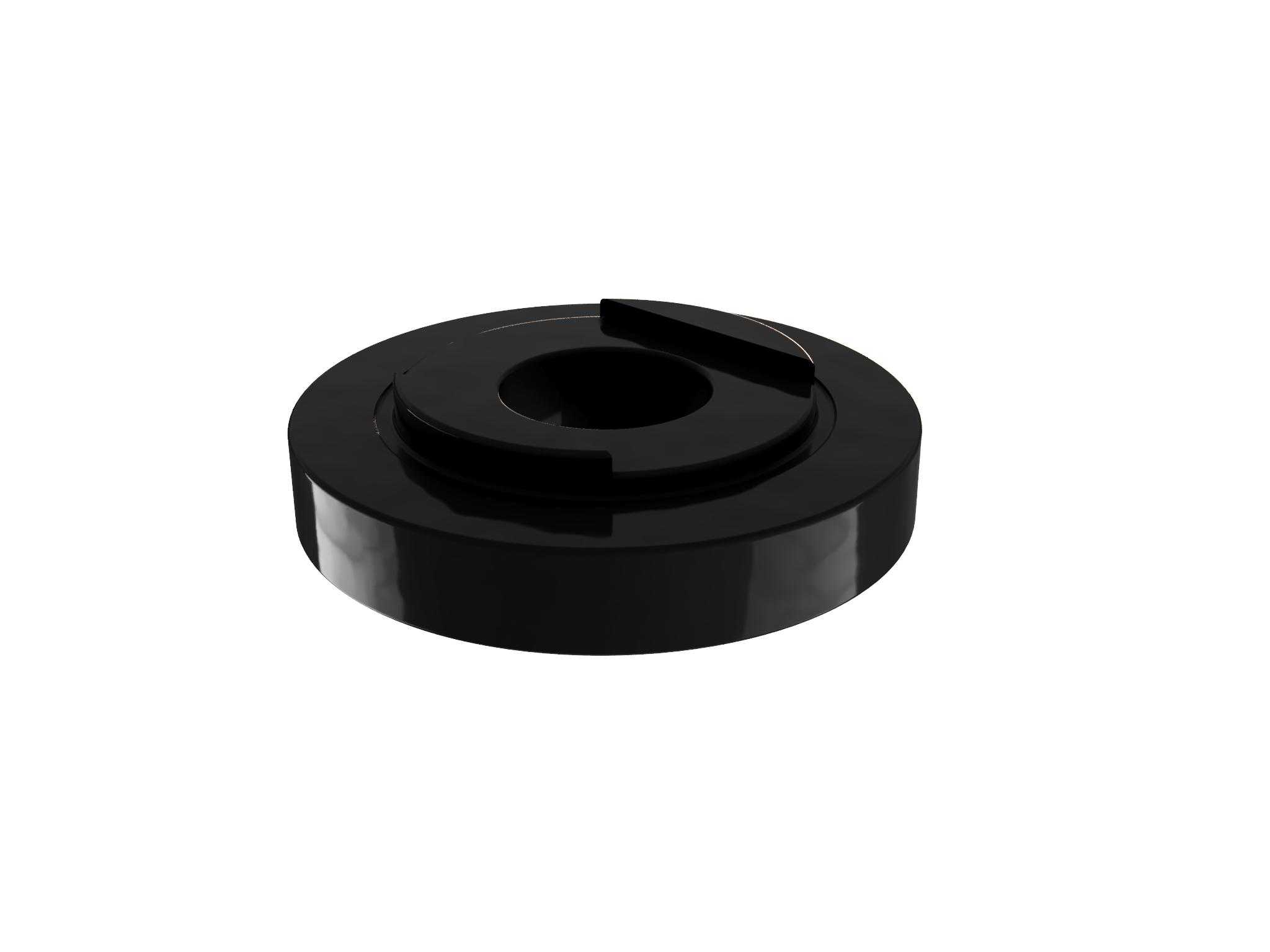

5毫米柄M10心轴适配连接结构

　　在工业传感检测、精密工装装夹的实际作业场景里，不同规格的执行端、检测端与安装基准之间的尺寸适配问题，一直是结构调试阶段绕不开的细节，这类5毫米柄M10心轴适配器，就是为解决柄径与心轴安装螺纹不匹配的转接需求设计的。从实际使用场景来看，这类转接件常出现在接触式位移传感器安装、小型检测工装的测头转接、精密试验台的试件装夹定位环节，当检测端或执行端的安装柄为5毫米直柄结构，而设备端的安装接口为M10规格的心轴安装位时，不需要额外加工定制非标安装座，直接通过该适配器完成两者的刚性连接，既可以保证连接的同轴度要求，也能减少现场改制的工作量。

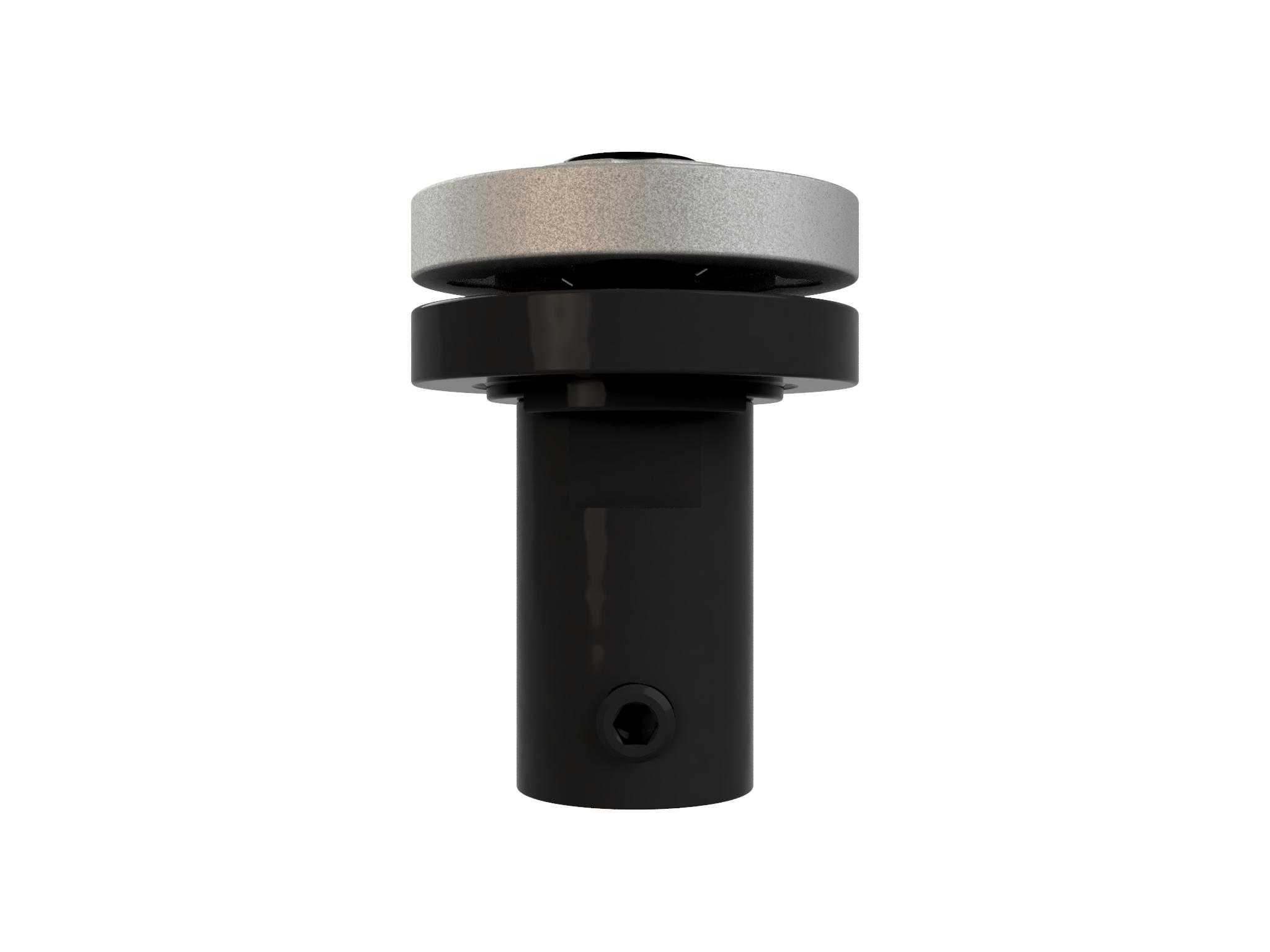

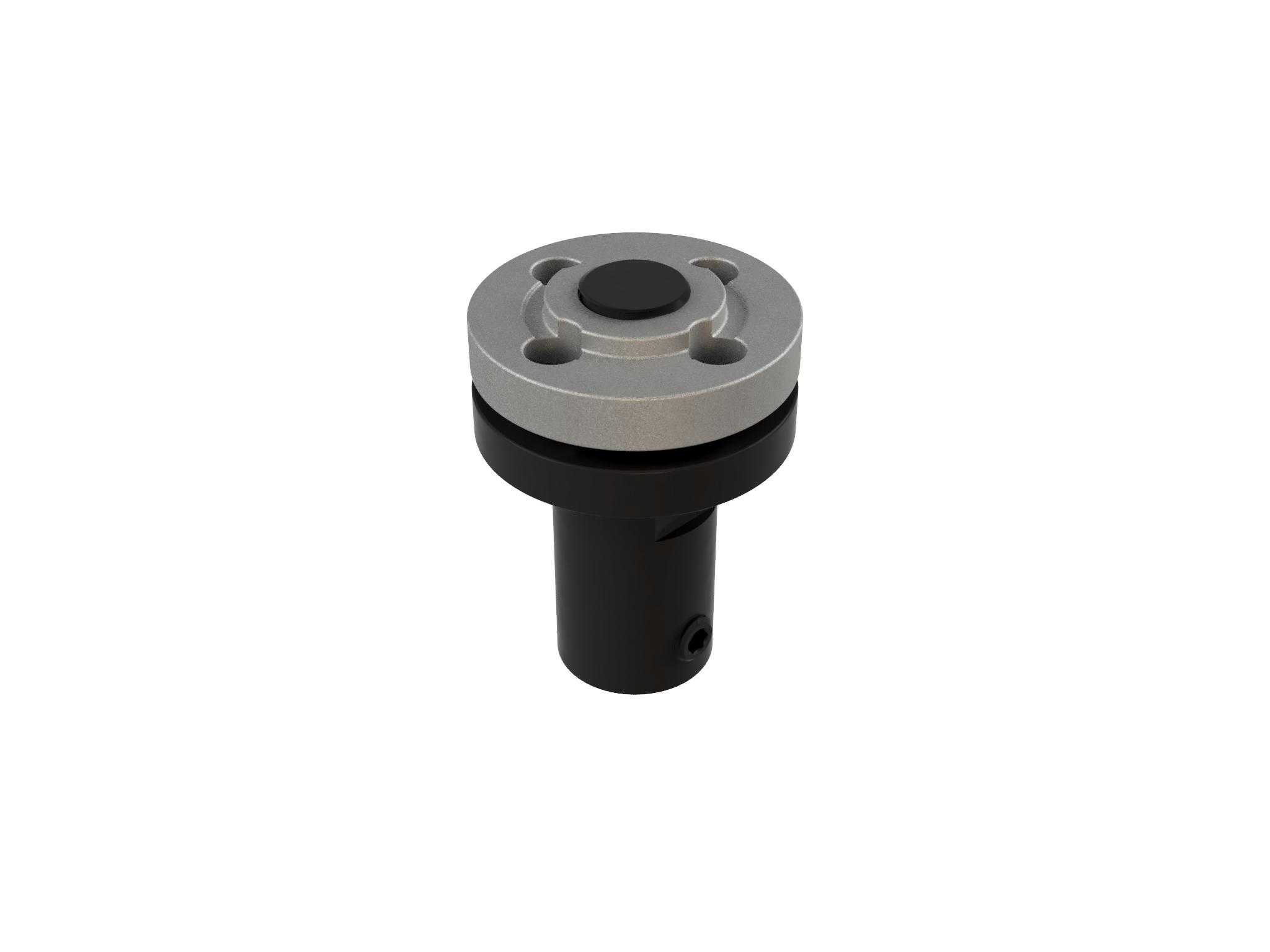

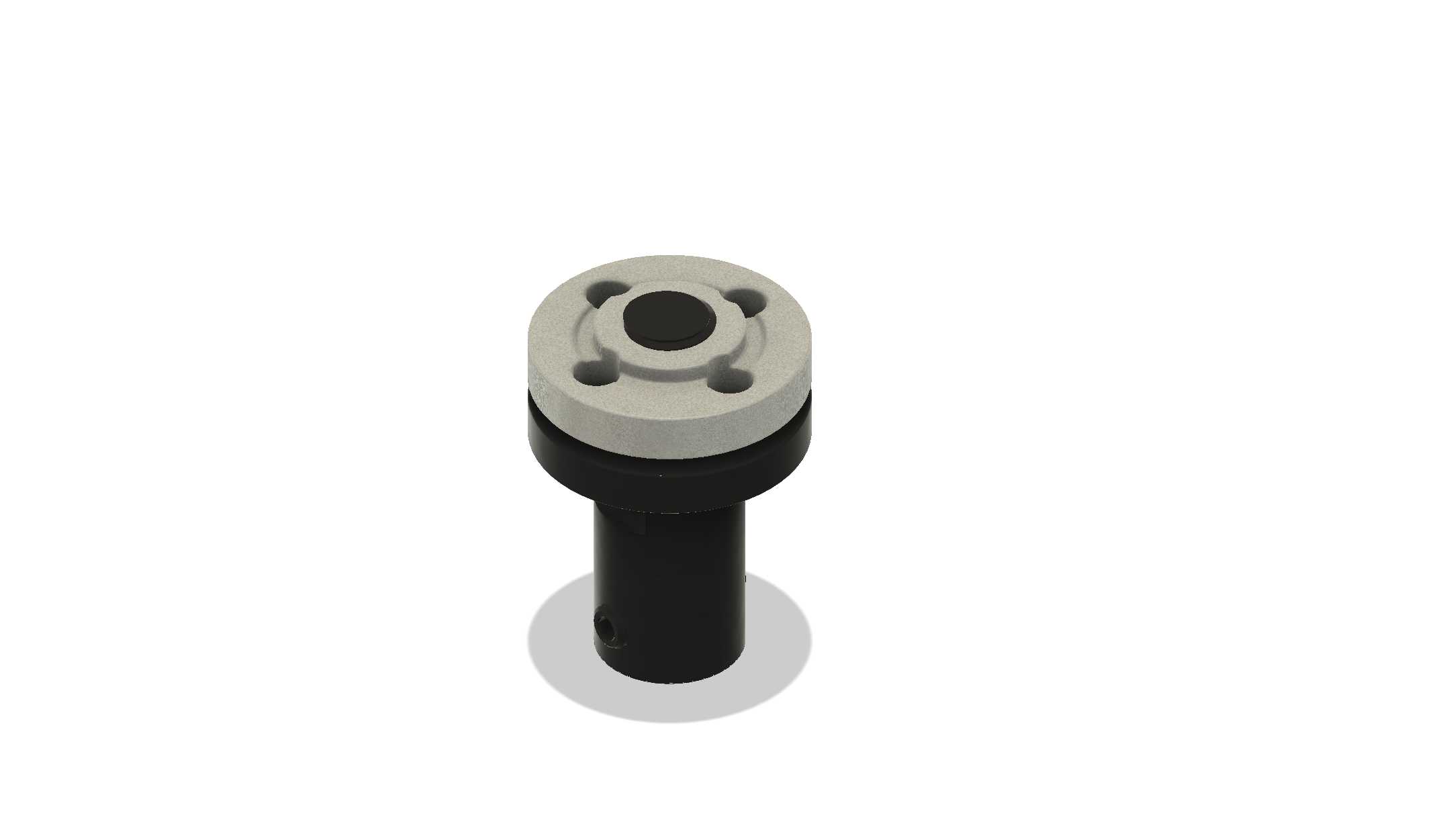

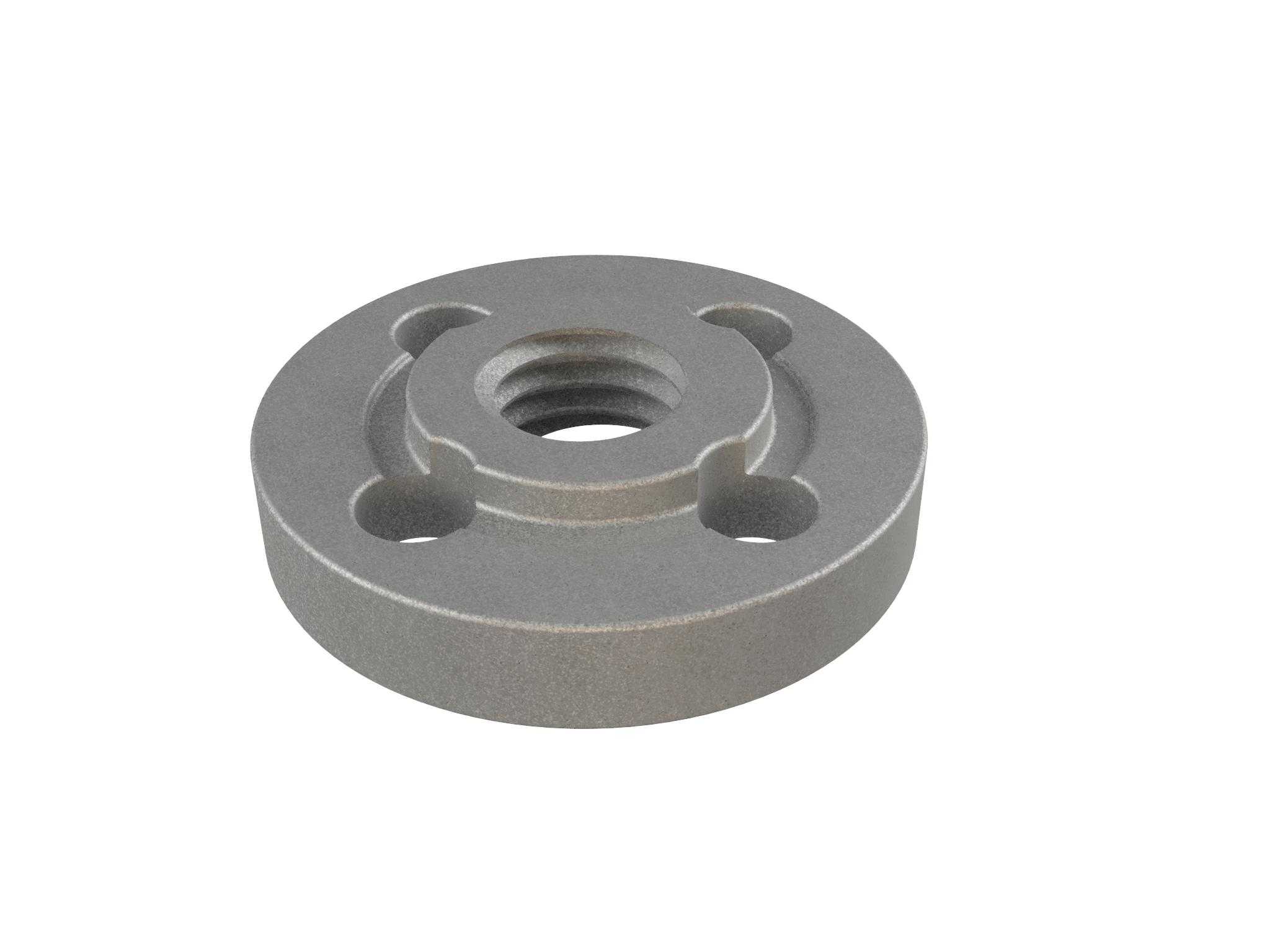

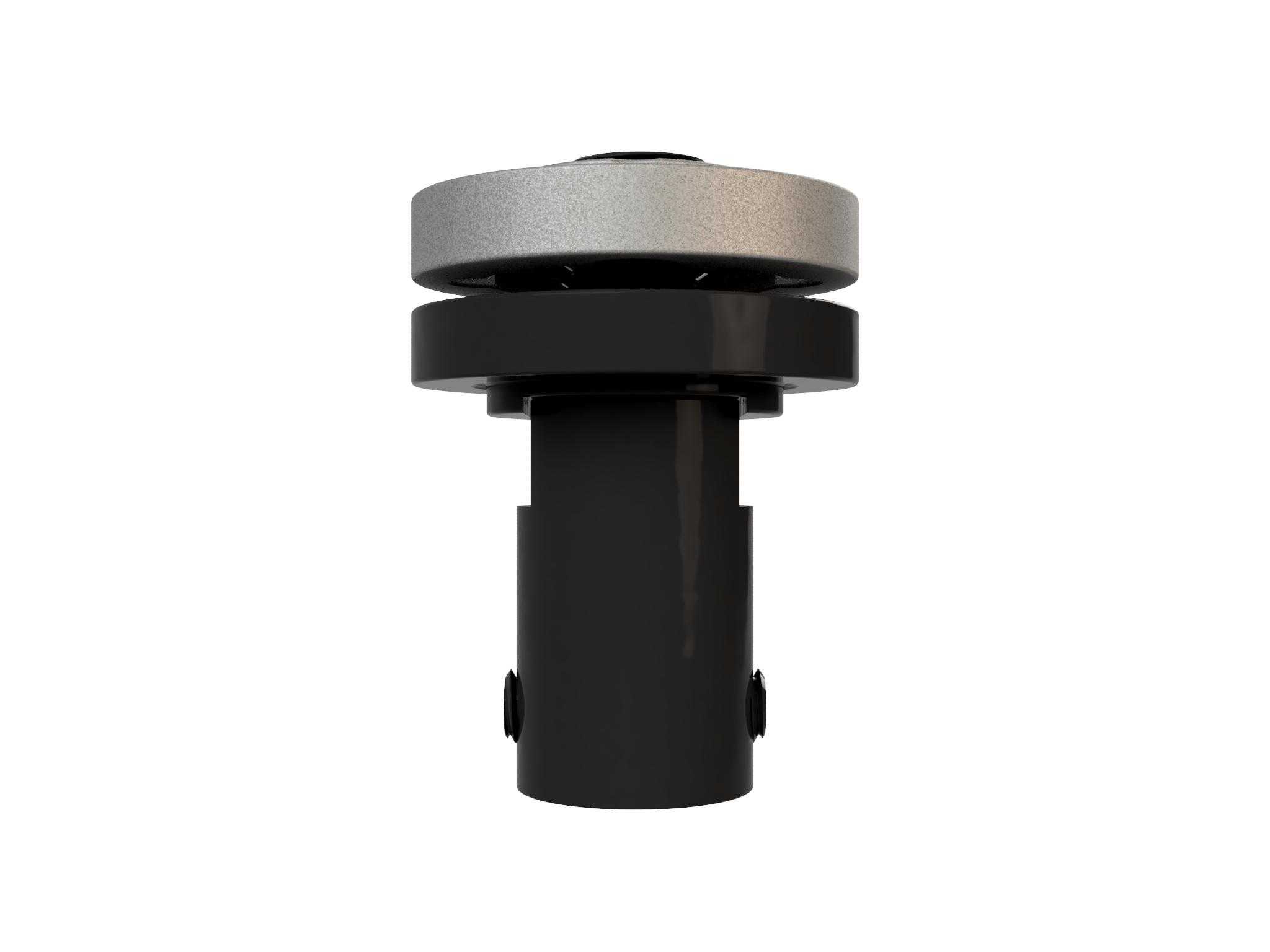

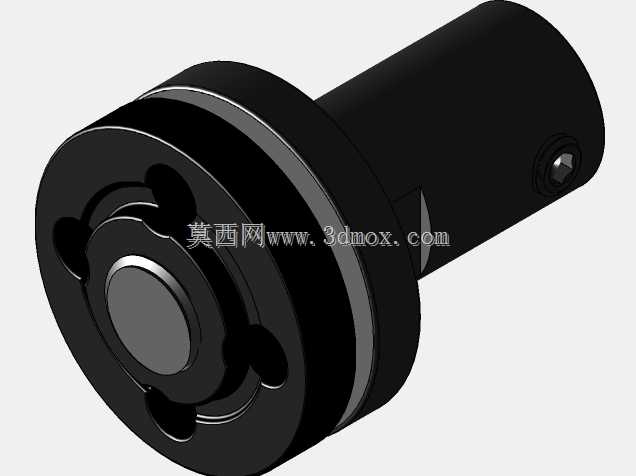

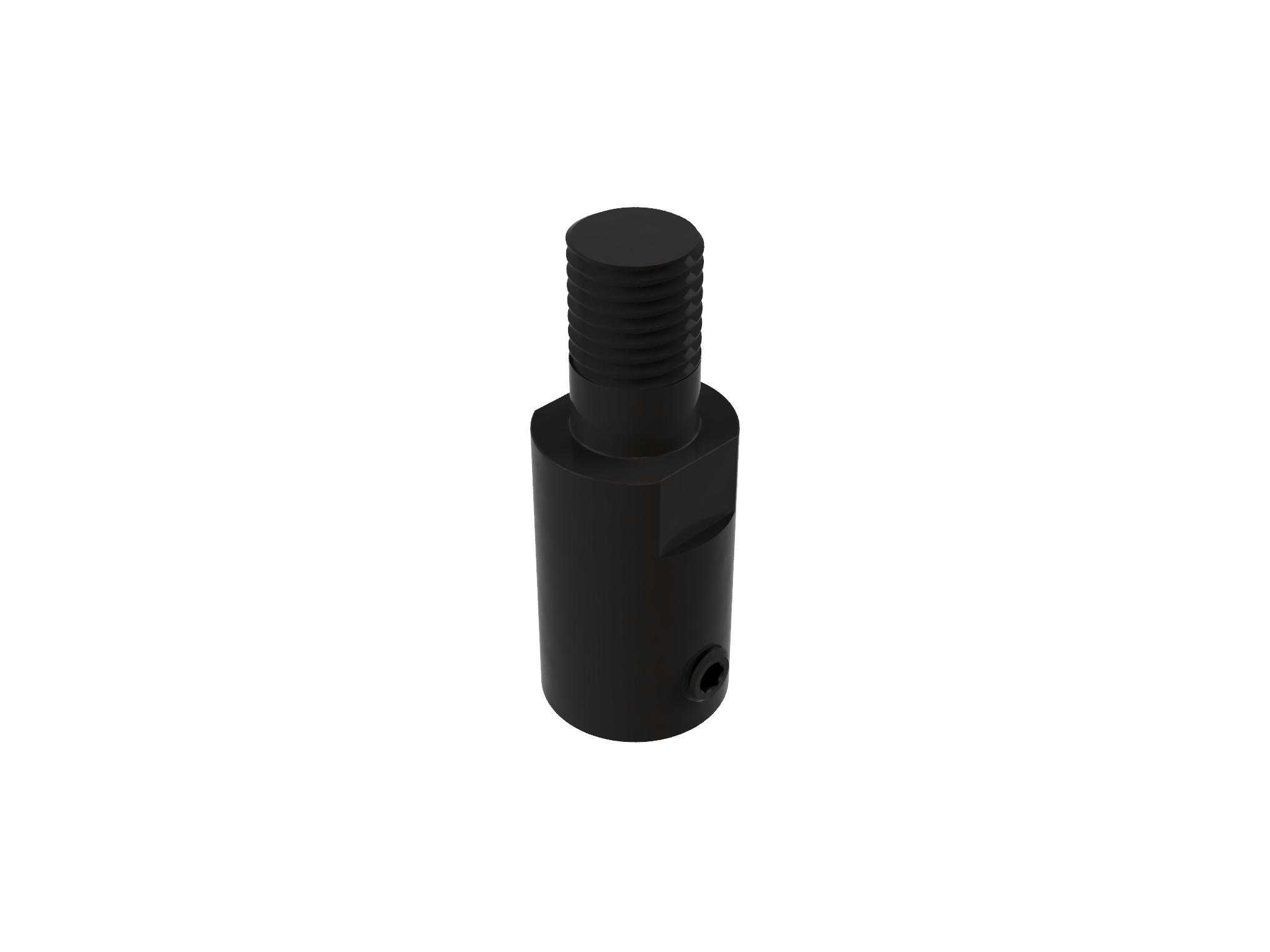

　　从功能特性上看，该适配器采用分体式同轴结构设计，上端为带安装孔的法兰式连接端，端面均匀分布四个沉头安装孔，中心位置设置5毫米直径的直柄安装孔，孔内做公差配合处理，能够与5毫米直柄的部件形成小间隙过渡配合，保证插入后的同轴度误差控制在合理范围内，避免连接后出现偏摆影响检测或装夹精度；下端为带M10外螺纹的柱状心轴结构，心轴侧面设置紧定螺钉孔，当适配器拧入对应M10内螺纹的安装位后，可通过侧面紧定螺钉完成防松锁止，避免设备运行过程中因振动出现螺纹松动，导致连接位置偏移。法兰端与心轴端采用同轴一体加工结构，两者的结合位置做台阶限位，安装时法兰端面可以与安装基准面完全贴合，保证轴向定位的准确性，不会出现轴向窜动的问题。

　　从设计思路层面来说，这类转接件的设计核心是保证同轴度与连接刚性，首先在结构布局上，将直柄安装孔与M10心轴的轴线设置为完全重合，加工时采用一次装夹完成两端关键配合面的加工，避免二次装夹带来的形位公差误差；其次在材料选择上，主体采用中碳钢材质做发黑处理，既保证足够的结构刚性，在承受一定径向载荷时不会出现变形，也能通过发黑处理提升表面防锈能力，适配车间多油污、多粉尘的使用环境；法兰端的四个安装孔采用均匀圆周分布，对应常规传感安装座的孔位标准，不需要额外重新打孔即可完成固定，中心的直柄孔深度经过核算，能够保证5毫米柄插入后有足够的接触长度，避免悬臂过长导致的刚性不足。

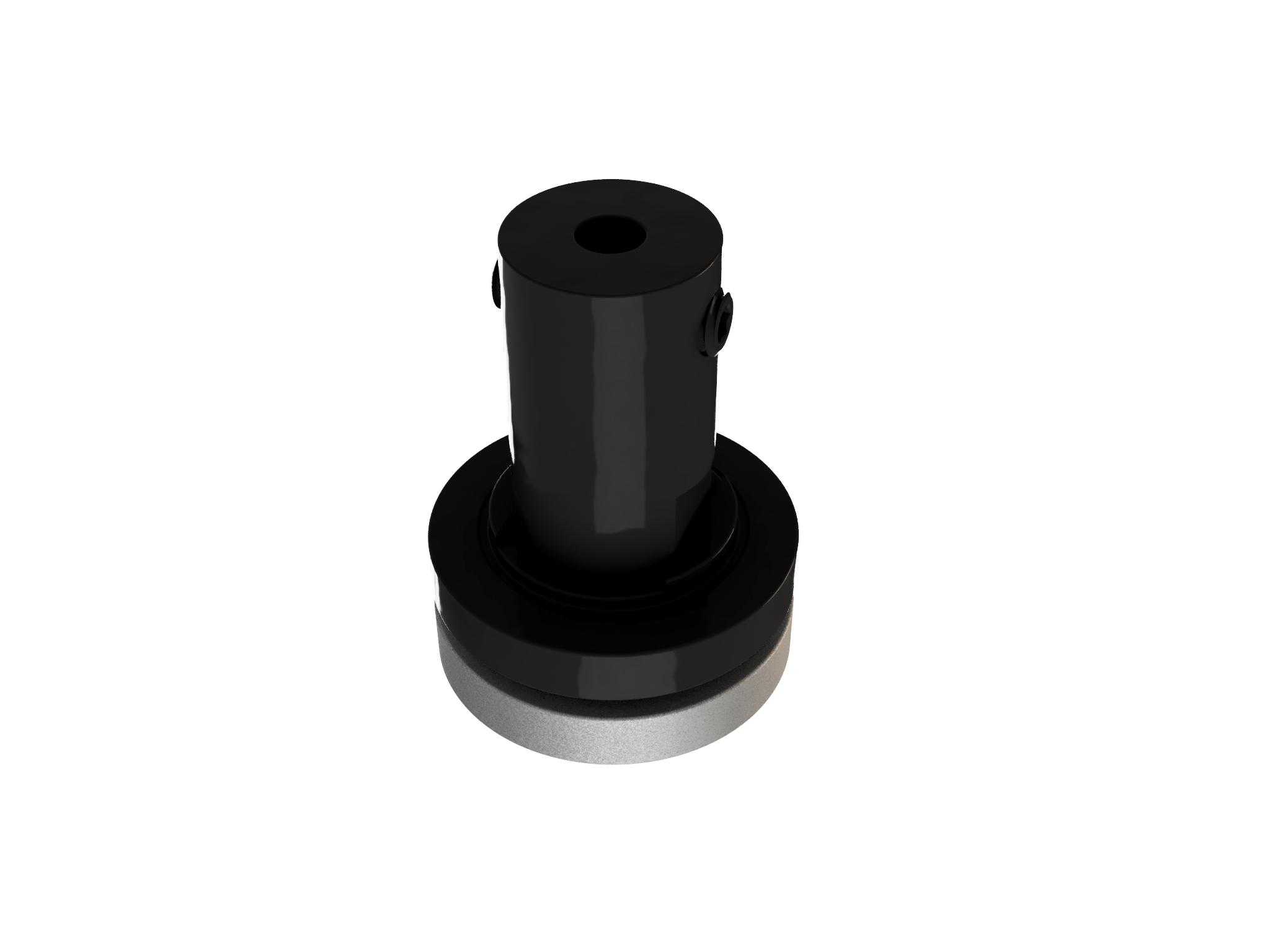

　　从外形尺寸与安装边界来看，该适配器总长度根据常规安装空间做了适配，法兰端直径大于下端心轴直径，安装时需要预留法兰端的旋转空间，保证拧紧过程中不会与周边结构产生干涉；M10心轴的螺纹长度匹配常规安装座的螺纹孔深度，拧入后不会出现螺纹过长顶到安装座内部结构，或是螺纹过短啮合长度不足导致连接强度不够的问题；侧面紧定螺钉的位置设置在心轴靠近下端的位置，锁止时紧定螺钉顶在安装座内螺纹的退刀槽位置，不会破坏螺纹配合面，同时也能起到可靠的防松效果。上端直柄孔的入口处做微小倒角处理，方便5毫米直柄部件的插入装配，不需要反复对位即可顺利装入，减少现场装配的时间成本。在实际选型使用时，需要确认所连接的5毫米柄部件的插入深度不超过孔的有效深度，同时M10端的安装座螺纹孔深度要大于心轴螺纹长度，保证安装后法兰端面能够完全贴合基准面，避免出现间隙影响连接精度；如果用于高速往复运动的检测场景，还可以在直柄配合面涂抹少量润滑脂，减少反复拆装带来的配合面磨损，延长适配器的使用寿命。这类转接件虽然结构简单，但在精密装夹与检测场景中是不可或缺的基础配件，合理的结构设计能够大幅降低现场安装调试的难度，提升整套工装或检测装置的运行稳定性。
