铝型材框架式CoreXY结构3D打印设备

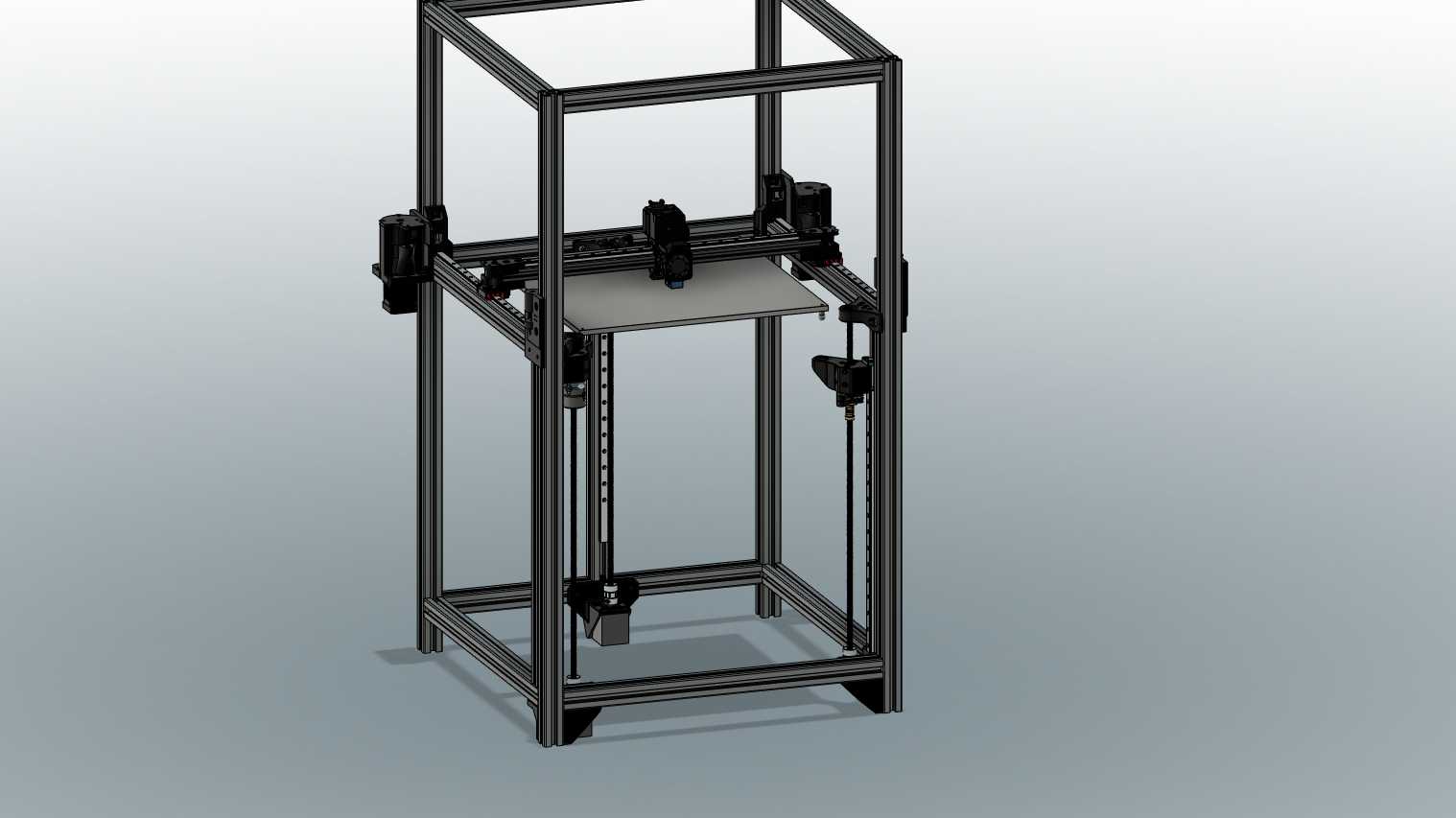

　　这款采用铝型材搭建框架的CoreXY运动结构设备，是面向桌面级高精度增材制造场景设计的实体方案，整体采用立式框架布局，四根主立柱搭配上下两层矩形型材框形成封闭受力结构，相比传统悬臂式打印设备，框架整体抗扭刚度提升明显，在高速运动打印过程中能有效降低结构共振带来的打印层纹问题。从实际应用场景来看，这类结构的设备多用于小尺寸精密零件的快速原型制作、创客空间的定制化零件加工、小型工作室的功能性样件打样，相比同打印幅面的钣金外壳设备，铝型材框架的后期改装拓展性更强，使用者可以根据自身需求加装 enclosure 保温罩、自动供料系统、激光雕刻头等扩展功能模块。设备的运动传动部分采用丝杠搭配线性导轨的组合，X、

　　Y轴的CoreXY联动结构通过同步带将两个驱动电机布置在机架底部，有效降低运动部分的负载重量，相比电机随动头移动的结构，运动惯量更小，高速启停时的位置跟随误差更低，能适配更快的打印速度。Z轴传动采用独立丝杠搭配双侧导轨导向，打印平台通过型材框架连接在Z轴滑块上，平台调平结构预留了多点调节的安装位，可适配手动调平螺母或者自动调平传感器的加装需求。从设计思路上看，整个框架的型材连接采用标准角码搭配内置螺栓的连接方式，没有采用复杂的焊接或者定制机加工连接件，所有零件均为工业标准件，加工成本更低，装配难度小，普通使用者按照装配指引即可完成整机组装，后期维护更换零件也无需定制特殊配件。设备的安装边界方面，

　　整体框架的占地面积控制在桌面设备的常规尺寸范围内，底部预留了脚轮或者调平脚杯的安装孔位，既可以放置在常规工作台面上使用，也可以加装脚轮在车间内灵活移动，框架顶部预留了耗材架、照明模块的安装位置，走线槽沿着铝型材的槽道布置，所有线缆都可以隐藏在型材槽内，避免运动过程中线缆剐蹭打印件或者运动部件。设备的运动翼板也就是X轴的运动横梁部分，采用轻量化的型材加工而成，在保证刚度的前提下尽可能降低自身重量，配合CoreXY结构的传动特性，运动过程中不会出现横梁抖动的问题，打印头安装座预留了通用的E3D系列热端、近程挤出机构的安装孔位，使用者可以根据打印材料的不同更换对应的挤出组件，比如打印柔性耗材时更换近程挤出齿轮组，

　　打印高温工程材料时更换全金属热端。框架的中层横梁用于安装Z轴的传动丝杠和导轨，上下两层框架的型材连接处都设计了斜向加强的安装位，在打印大尺寸零件、Z轴负载较大时，可加装斜向支撑型材进一步提升框架刚度，避免Z轴平台出现下沉偏移。从实际使用的角度出发，这种开放式铝型材框架的散热条件更好，打印PLA等低温耗材时无需额外加装散热风道即可保证成型质量，若需要打印ABS、PC等易翘曲的高温耗材，可直接在铝型材槽内加装亚克力板或者铝塑板形成封闭保温腔，不需要对原有框架做破坏性改装。设备的所有运动部件的安装基准都依托铝型材的定位槽，装配时不需要做复杂的校准工序，只要保证型材切割端面的垂直度，即可快速完成X、Y轴的垂直度校准，大幅降低了整机组装的调试时间，对于批量组装的场景来说，这种设计能有效提升装配效率，降低人工校准的成本。
