180mm成型幅面桌面级FDM3D打印设备结构

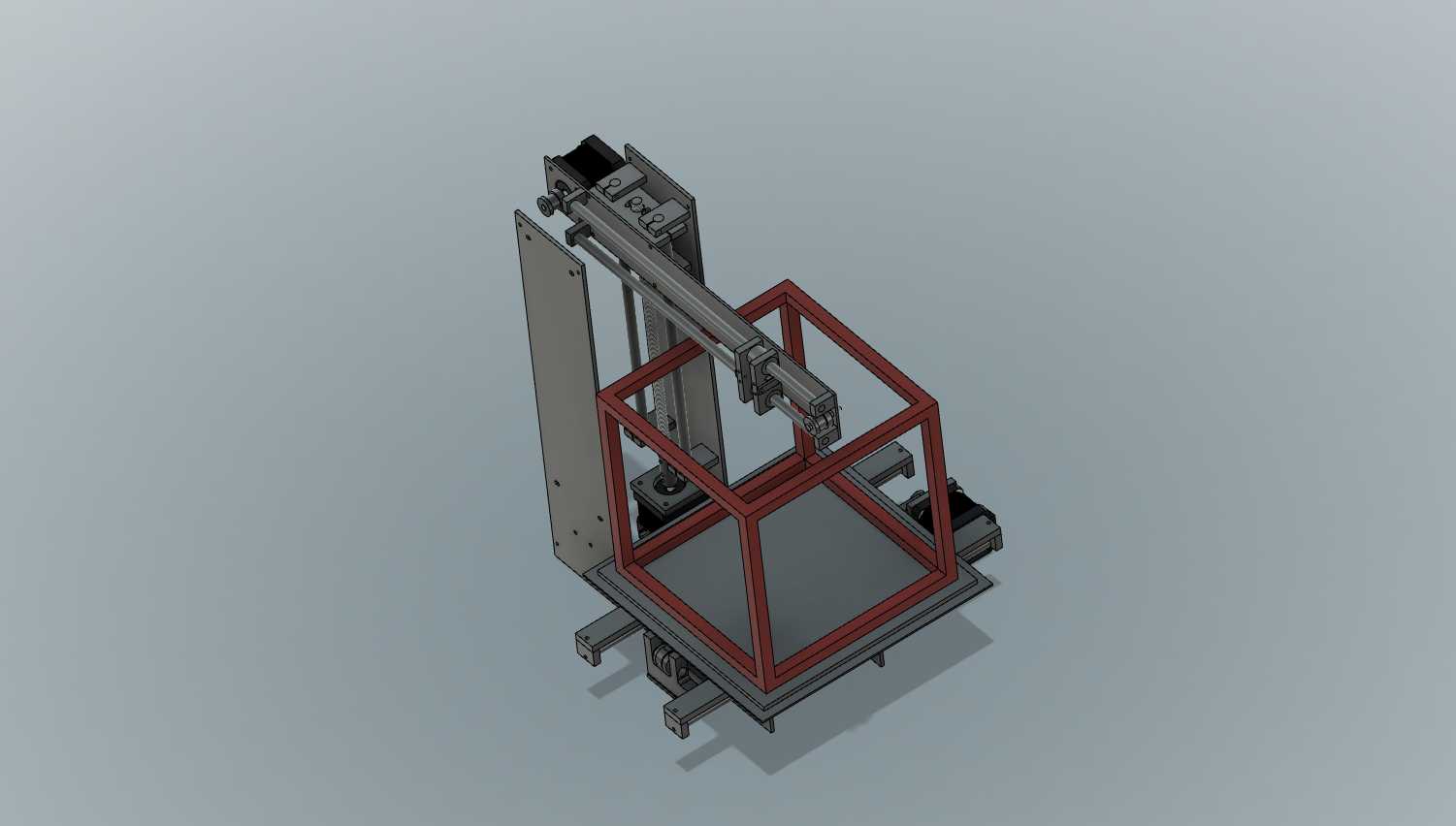

　　这款桌面级增材制造设备的成型空间边界为180x180x180mm，刚好覆盖个人创客、高校实验室、小型加工坊日常打样的绝大多数零件尺寸需求，既不会因为成型幅面过小导致稍大尺寸的结构验证件无法一体打印，也不会因为幅面过大造成设备占地冗余、框架刚性不足的问题，日常放置在普通工作台面上即可使用，不需要额外预留过大的操作与维护空间。从结构设计逻辑来看，整机采用方管焊接框架作为承载基体，这种设计思路优先保障了运动组件安装基准的稳定性，相比常见的铝型材拼接框架，焊接框架的连接节点不存在型材拼接的间隙松动风险，长时间高速运动下的形变更小，能够有效降低打印过程中因为框架震颤带来的层纹错位、尺寸超差问题。Z轴传动采用单立柱侧装布局，将丝杆与线性导轨集成在同一侧立柱加工面上，安装时通过百分表打表校正导轨与成型平台的垂直度，就能保证Z轴升降过程中挤出头的位置精度，这种布局相比双Z轴双侧驱动的结构，减少了一侧传动的同步带张紧调试步骤，日常维护只需要定期检查单根丝杆的润滑状态即可，降低了非专业用户的调试门槛。X、Y轴运动组件采用十字交叉的传动布局，挤出头安装在X轴滑台上，Y轴负责带动成型平台做前后进给，运动行程的限位通过安装在导轨两端的机械触片实现，不需要额外加装复杂的光电限位组件，降低了电气接线的复杂度，同时在出现运动超程时，机械触片的硬接触触发方式可靠性更高，不会因为光电传感器积灰、光线干扰出现误触发的问题。成型平台采用平板式结构，

　　下方通过四个调节螺栓配合弹簧实现平台调平，用户在首次使用或者更换打印耗材前，只需要通过A4纸拖拽测试四个角点与喷嘴的间隙，就能快速完成平台调平操作，平台表面预留了柔性贴膜的安装位，打印完成后可以直接取下柔性贴膜弯折，就能让冷却后的PLA、ABS等耗材零件自然脱落，不需要借助铲刀暴力撬取，减少了平台表面刮花、零件边缘撬损的概率。挤出端采用近端挤出结构设计，挤出电机直接安装在X轴滑台靠近喷嘴的位置，相比远端挤出的长距离送料管结构，近端挤出的送料阻力更小，打印TPU等柔性耗材时不会出现送料滞后、耗材弯折堵头的问题，能够兼容更多类型的打印耗材，满足不同场景下的零件打印需求，比如打印需要一定韧性的卡扣类零件时用TPU耗材，

　　打印结构验证件时用PLA耗材，打印需要耐温的工装夹具零件时用ABS耗材。设备的电气控制组件全部集成在框架后侧的安装腔体内，接线时将步进电机线、限位开关线、加热头测温线沿着框架方管的内侧走线槽排布，避免运动过程中拖链剐蹭导线造成绝缘层破损，电源模块单独布置在腔体最下方，利用设备运行时的自然空气流动带走电源工作产生的热量，不需要额外加装高转速散热风扇，能够降低设备运行时的风噪，适合在办公室、实验室这类需要安静环境的场景下使用。从实际应用场景来看，这款设备既可以满足个人创客制作创意手办、家居小配件的需求，也可以供机械设计从业者在产品研发初期快速打印结构验证件，不需要等待外协机加工的漫长周期，当天就能拿到1:1的实物样件验证装配干涉、

　　结构强度问题；在高校教学场景中，这款设备的结构外露程度高，学生可以直观观察到FDM3D打印的运动原理、传动结构，适合作为增材制造课程的实操教学设备，学生可以自己动手完成设备组装、调试、参数设置的全流程操作，加深对增材制造工艺的理解；在小型加工坊场景中，这款设备可以用来制作小批量的定制化工装夹具、异形定位件，相比传统机加工方式，制作周期更短、成本更低，尤其是针对一些形状复杂、传统切削加工难以一次成型的异形结构，3D打印的一体成型优势更加明显。设计过程中对安装边界做了充分考量，整机的外部轮廓尺寸控制在紧凑范围内，后侧预留了电源接口、USB数据接口的插拔空间，左侧预留了Z轴电机的维护操作空间，右侧预留了耗材架的安装位置，日常更换耗材、维护电机、插拔数据线都不需要挪动设备位置，操作便利性较强。框架底部安装了四个可调式橡胶脚杯，放置在不太平整的工作台面上时，可以通过调节脚杯的高度让整机保持水平状态，避免因为设备倾斜导致打印过程中零件偏移、层厚不均的问题。
