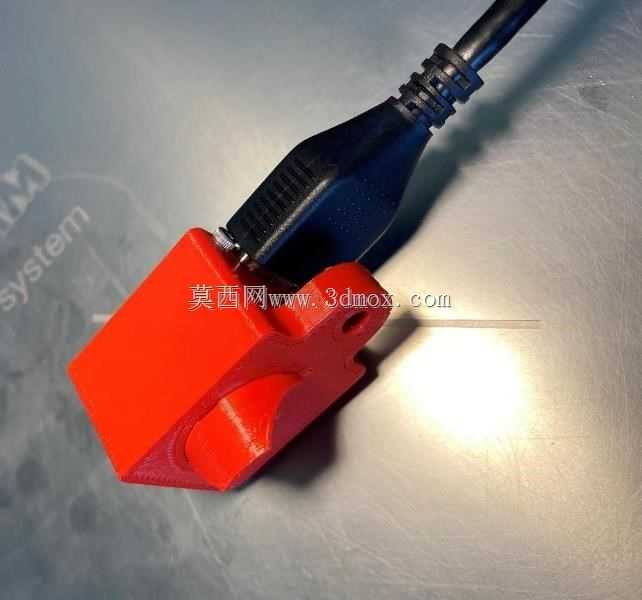

树莓派摄像头CSI转HDMI模块适配外壳

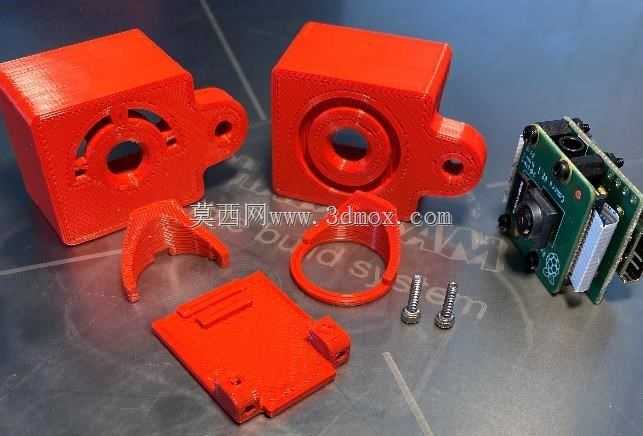

　　在嵌入式视觉项目的落地过程中，树莓派搭配Arducam CSI转HDMI模块的组合常被用于工业视觉检测、小型设备图像采集、教学实验平台搭建等场景，但裸露的电路板与镜头组件缺乏防护，在设备组装、调试、长期运行过程中容易出现排线拉扯松脱、镜头磕碰刮花、积灰影响成像等问题，这套适配外壳正是针对该类应用痛点设计的结构件。从实际使用场景来看，这类带CSI转HDMI功能的摄像头模组，常被集成在小型自动化检测工位、桌面级视觉实验装置、便携式图像采集设备中，外壳需要同时兼顾镜头防护、电路板固定、排线避让、安装固定四个核心需求，设计过程中没有采用一体化封闭结构，而是拆分出主体基座、镜头压圈、上盖、安装耳座几个独立零件，

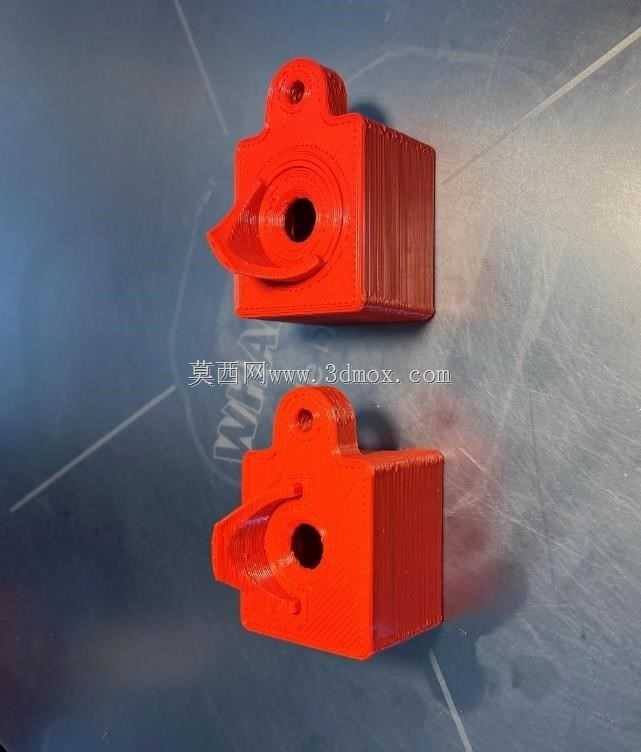

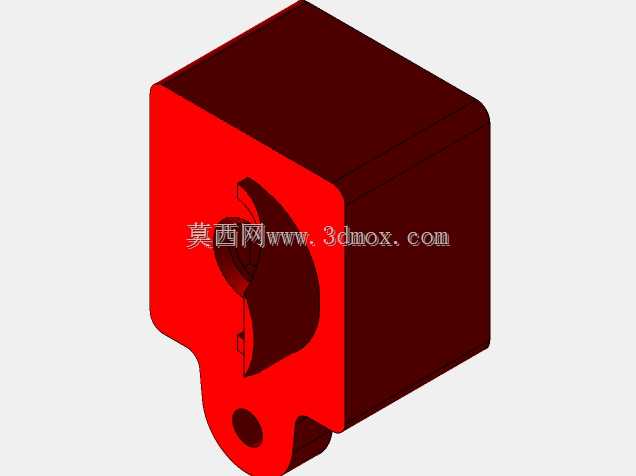

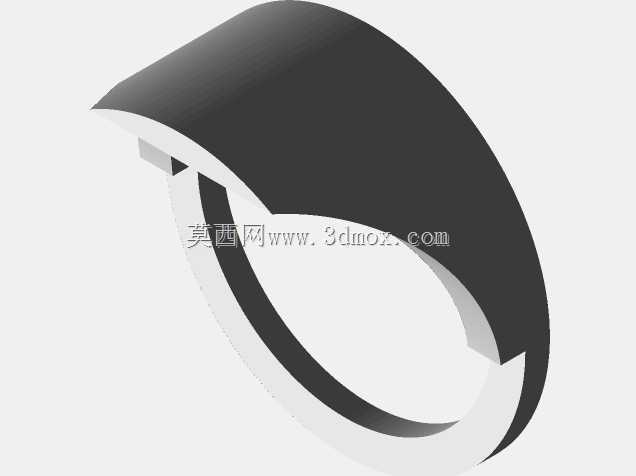

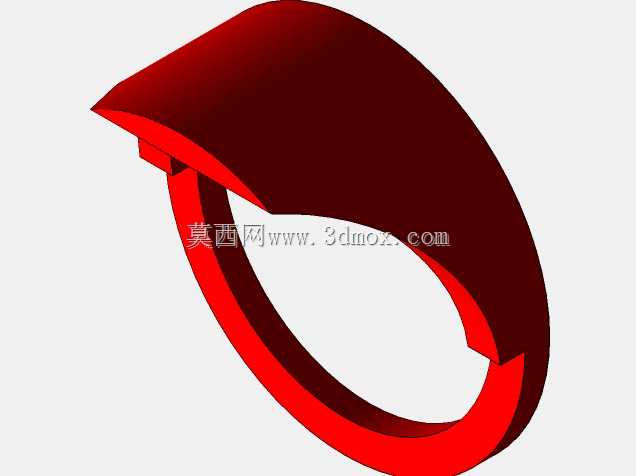

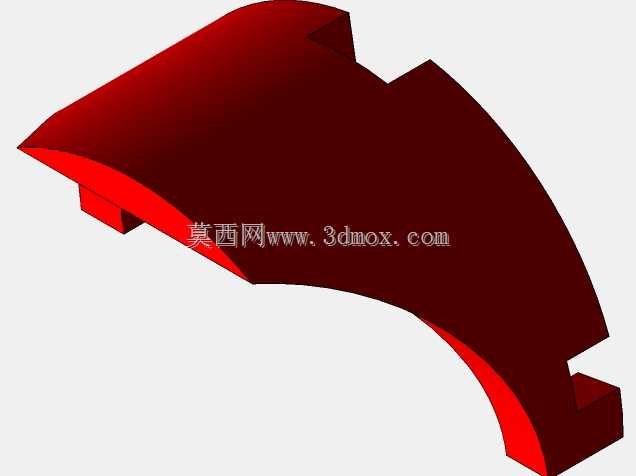

　　拆分逻辑既考虑了无支撑3D打印的工艺要求，也兼顾了组装时的操作便利性，不需要复杂工具就能完成模组的装夹固定。设计时提供了两种不同的镜头阴影适配结构，第一种为固定方向遮光结构，遮光挡片位于安装位右侧，适合摄像头安装方向固定、不需要调整镜头朝向的场景，遮光结构与基座一体打印，不需要额外组装，能有效阻挡侧方杂光进入镜头，避免成像时出现眩光、光斑影响采集效果；第二种为多角度可调遮光结构，遮光挡片可以根据实际安装方向调整位置，适合需要灵活调整摄像头朝向的调试场景，两种结构共用同一套上盖与镜头压圈零件，减少了打印时的零件种类，降低了备料成本。外壳的安装边界完全匹配RPI Cam V2搭配Arducam CSI转HDMI模块的实际尺寸，

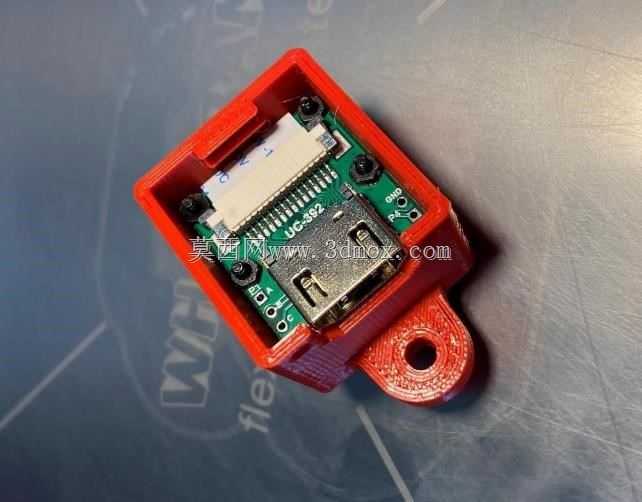

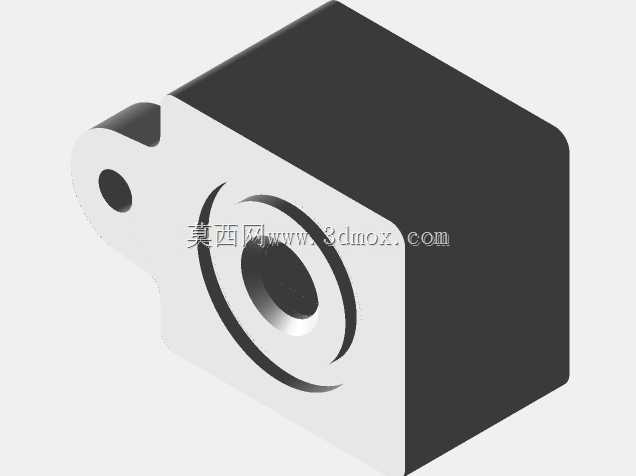

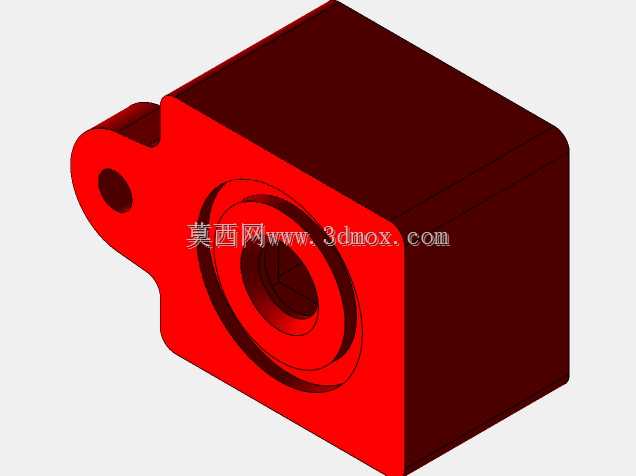

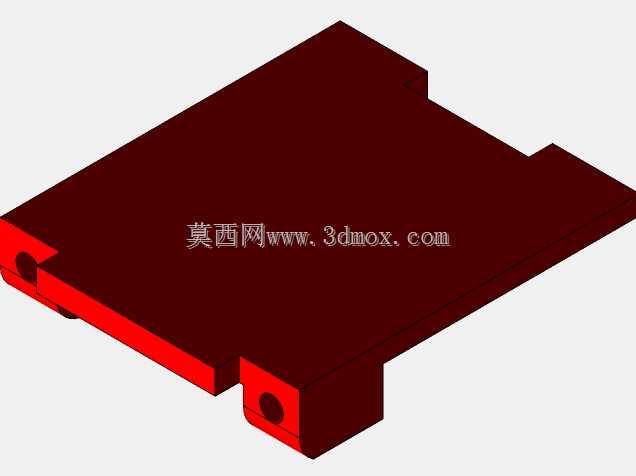

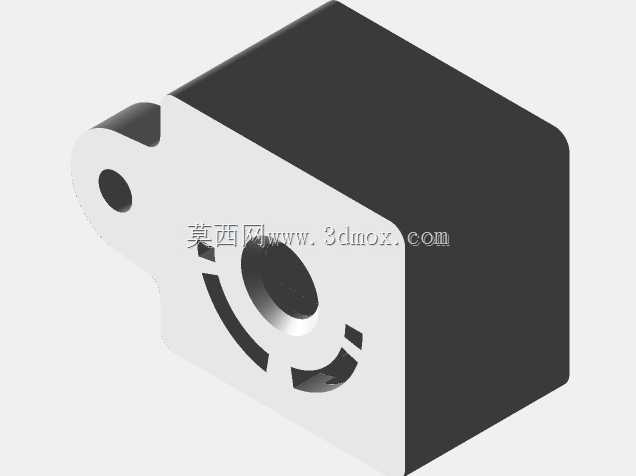

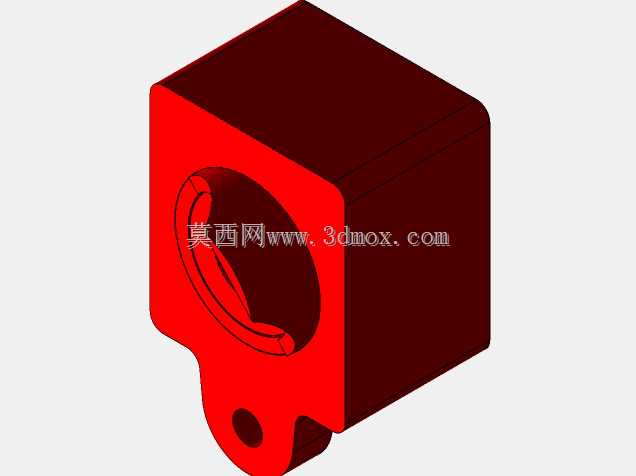

　　基座内部预留了电路板的定位卡槽，装夹时不需要额外打胶或者粘贴固定，依靠卡槽的过盈配合就能将电路板牢牢固定在基座内，镜头位置预留了标准的圆形通光孔，配套的镜头压圈可以从正面压住镜头边缘，避免设备震动时镜头出现位移导致失焦，如果后续使用过程中需要重新调整镜头焦距，只需要拆开上盖取下压圈就能完成对焦操作，调整完成后装回压圈即可，不需要完全拆解整个外壳。固定孔位适配M2规格螺丝，可选用长度6mm或10mm的M2螺丝完成零件之间的锁紧，设计时特意将螺丝孔位做了沉头处理，适配对头螺钉或低头螺钉，安装后螺丝头部不会突出外壳表面，避免安装时与其他设备结构产生干涉。组装过程中特意在CSI排线出线位置预留了足够的避让空间，不会出现排线被外壳挤压、

　　弯折角度过大导致接触不良的问题，排线出口处做了圆角过渡处理，长期使用也不会磨损排线外皮造成短路风险。所有零件的设计都遵循无支撑FDM3D打印要求，所有悬空面的角度都大于45度，打印时不需要添加任何支撑结构，打印完成后只需要简单去除表面打印层纹就能直接组装，不需要额外的打磨、攻丝等后处理工序，普通桌面级FDM打印机就能完成所有零件的制作，适合项目开发阶段快速打样验证，也适合小批量设备集成时快速制作配套防护结构。外壳侧面的安装耳座预留了标准安装孔，可以直接通过螺丝将整个摄像头组件固定在设备支架、型材机架或者实验平台上，安装后整体结构紧凑，不会占用过多安装空间，外壳壁厚设置为1.5mm，既保证了足够的结构强度，日常拆装、搬运过程中不会出现开裂变形，也尽可能控制了整体重量，不会对小型云台、移动载具的负载造成额外负担。
