可3D打印特斯拉阀流体导流结构

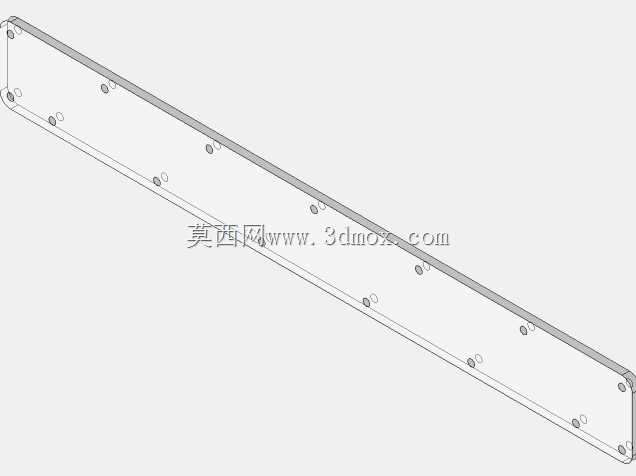

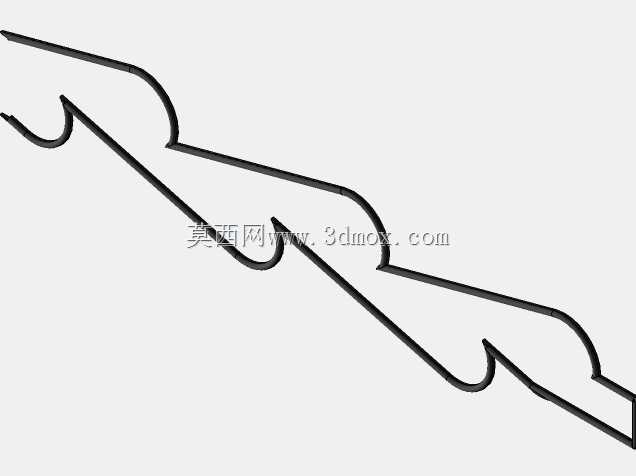

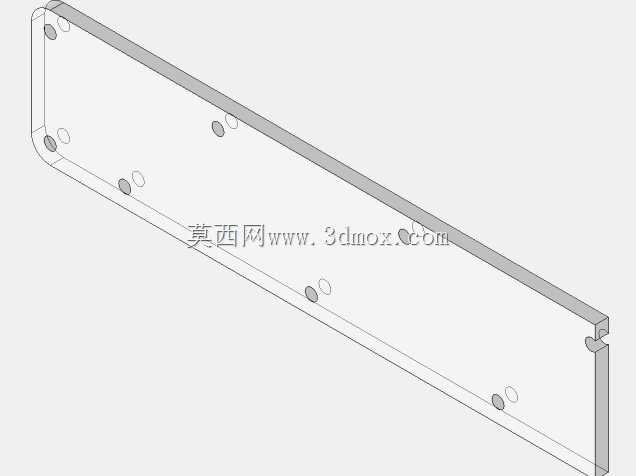

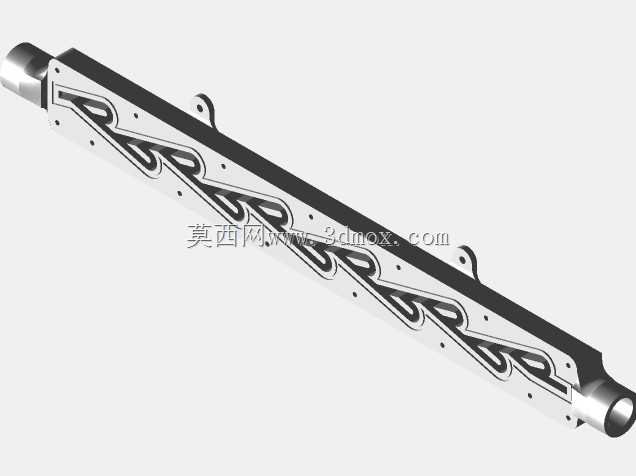

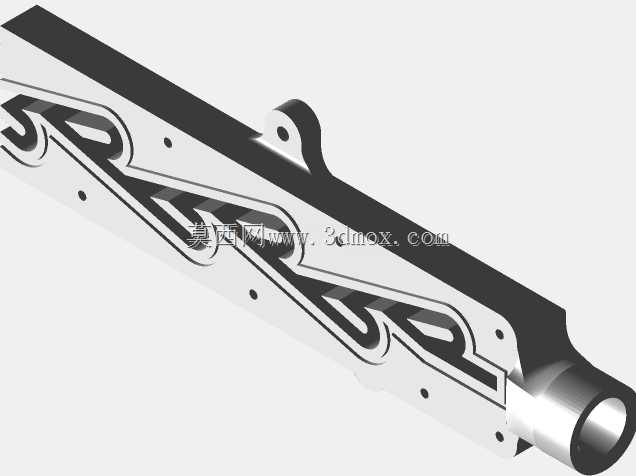

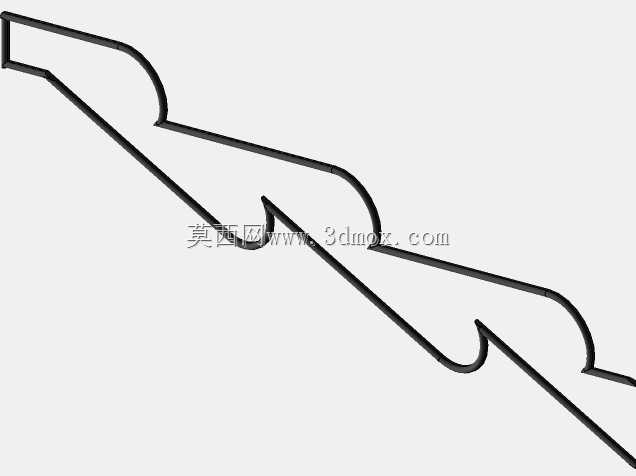

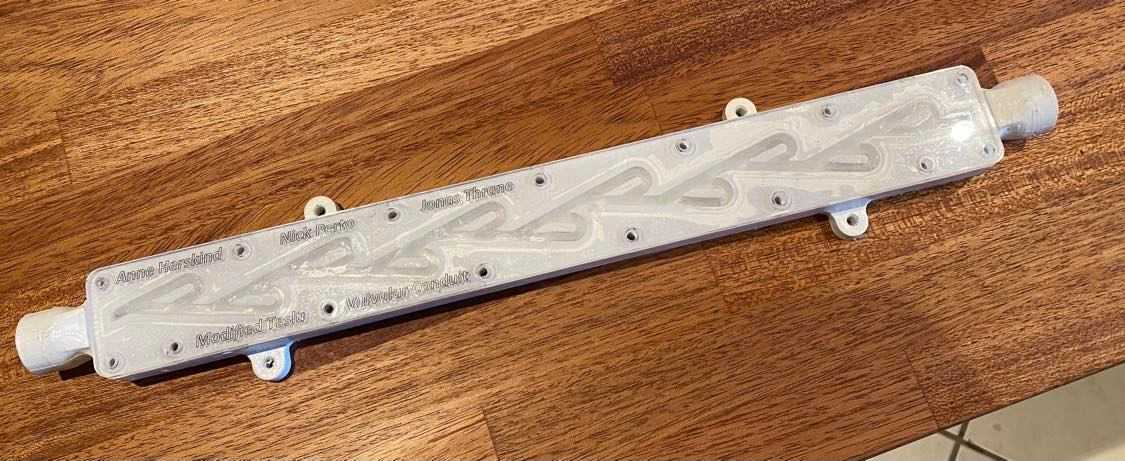

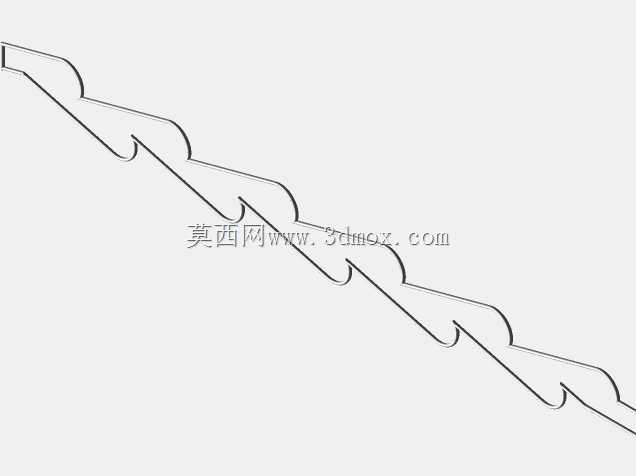

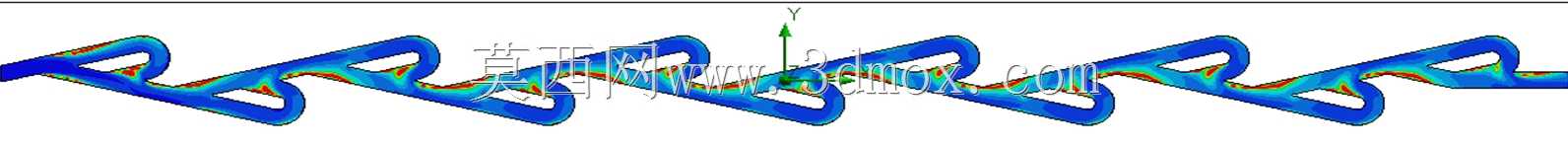

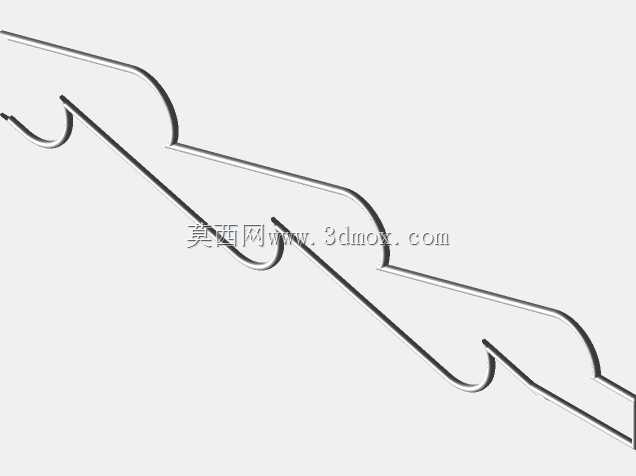

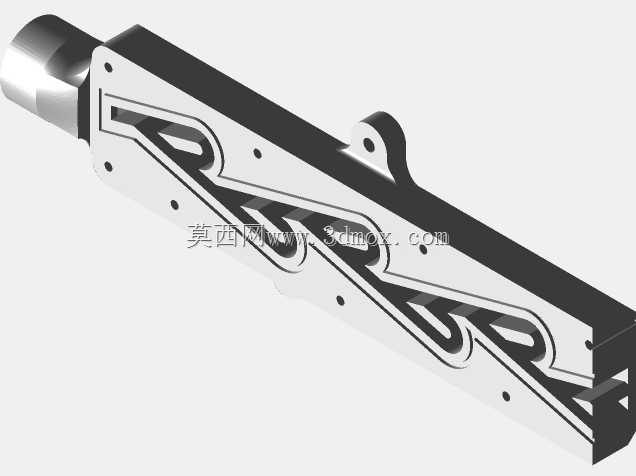

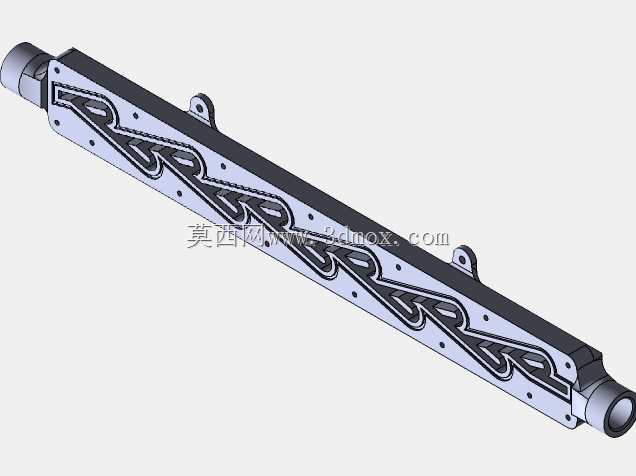

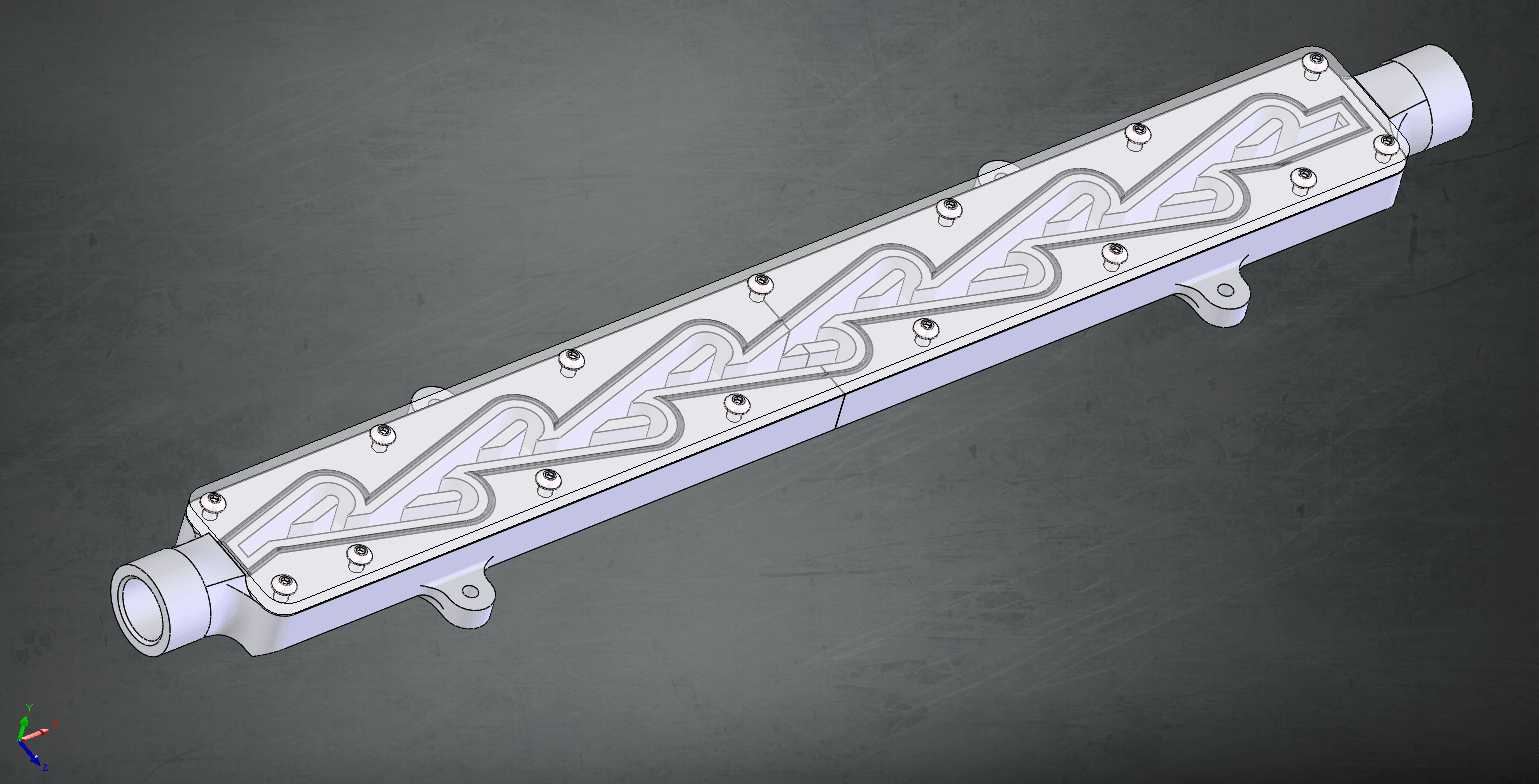

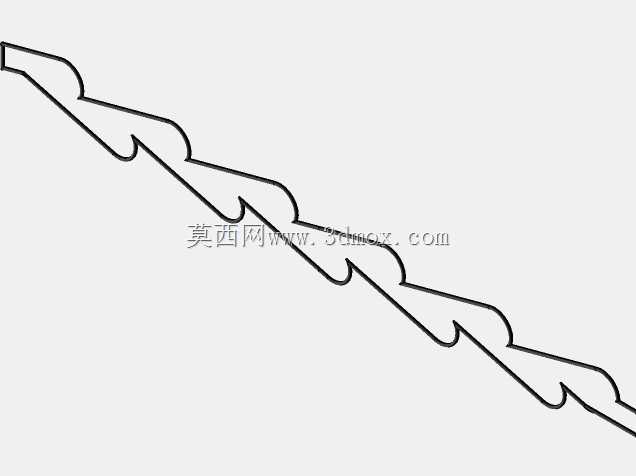

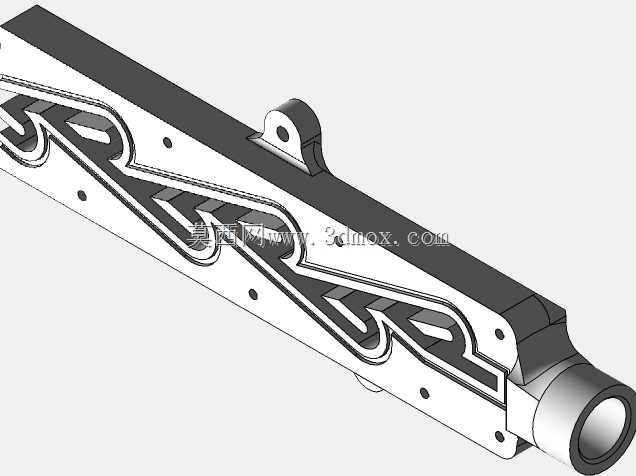

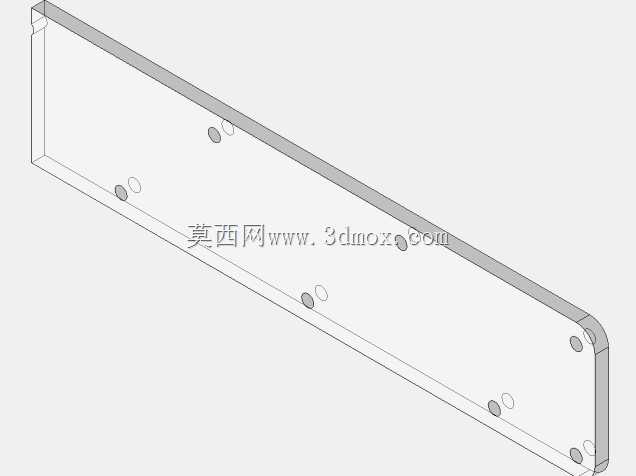

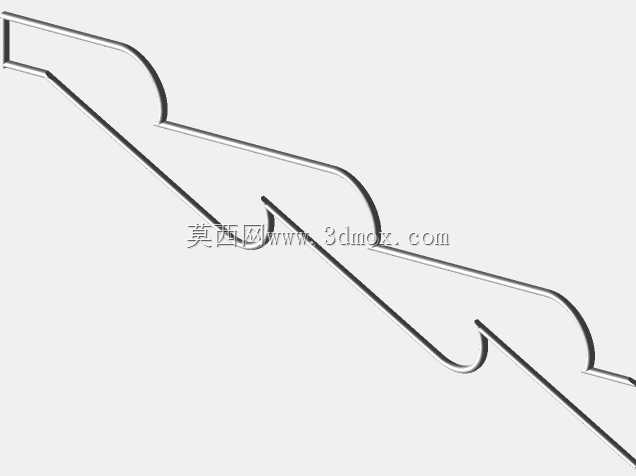

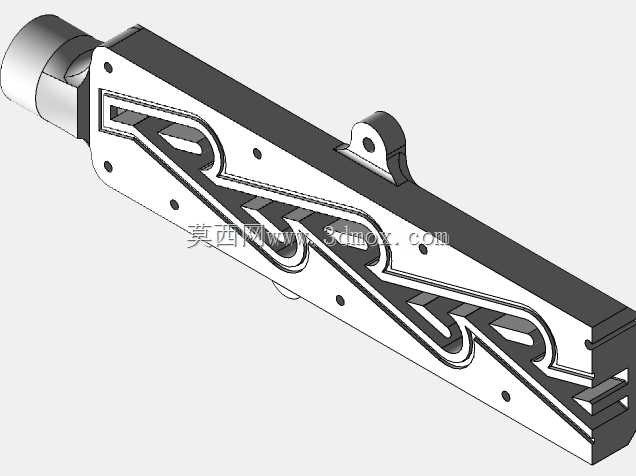

这款特斯拉阀是典型的无运动部件流体控制结构，核心应用场景覆盖流体实验教学、小型流体回路单向导通、低压流体输送管控等领域，尤其适合教学场景下的流体特性验证实验，可直观展示非能动式流体单向导通的工作逻辑，也可嵌入小型水冷回路、低压气体输送管路中作为止回结构使用，无需额外维护活动阀芯，不存在运动件磨损、卡滞的故障风险，长期运行稳定性远高于传统带阀芯的止回阀类产品。该阀件的核心功能是依靠内部特殊的锯齿形流道结构实现流体正向低阻导通、反向高阻截流的效果，流体正向流入时，可顺着流道的导流坡面顺畅通行，流阻损失极低；反向流入时，流道内的分流结构会将流体拆分形成多股对冲扰流，大幅提升反向流动的阻力，无需额外启闭件即可实现近似单向阀的导通效果。设计过程中充分考虑了3D打印的工艺适配性，将整体结构拆分为阀体与密封垫片两个独立部分，阀体部分采用硬质打印材料制作保证结构强度，密封垫片采用柔性TPU材料打印实现接触面密封，无需额外定制密封件即可完成装配，同时拆分后的单个零件尺寸适配多数桌面级3D打印机的成型幅面，无需大尺寸工业级设备即可完成制作。外形尺寸方面，阀体整体长度为478mm，宽度为80mm，整体厚度为30mm，安装固定采用M4规格的螺丝孔位，可直接通过螺丝将阀体固定在安装基座上，流体入口适配M4规格的外接管路接口，出口适配G1/2规格的管路接口，安装时可根据管路实际走向调整固定角度，接口位置预留了足够的管路接驳空间，不会出现安装干涉问题。针对流体实验场景的使用需求，流道内壁的设计充分考虑了流场仿真与实际流动的匹配性，可直接用于流体阻力测试、CFD仿真结果验证等教学实验，实测正向与反向流动的流量差可达5倍以上，能够清晰展示特斯拉阀的非能动止回特性，若用于带压水环境下，可在阀体接缝处额外涂抹液体密封胶提升密封性能，满足更高压力工况下的使用需求。
