参数化可调式标准防护栏杆结构设计

　　在民用建筑阳台、公共区域临边、工业设备操作平台、人行步道侧边等需要临边防护的场景中，标准化栏杆是保障人员通行安全、规避坠落风险的核心防护构件，这类构件往往需要适配不同宽度的安装洞口，若采用固定尺寸的建模方式，每次调整洞口宽度都需要重新排布竖杆、校核间距，会产生大量重复建模工作量，也容易出现间距不符合安全规范的问题。这款栏杆的设计核心就在于通过参数化方程式驱动构件尺寸与排布逻辑，从根源上解决了适配不同安装场景的效率问题。

　　从实际使用的安全要求来看，国内建筑临边防护规范明确要求栏杆竖杆的净间距不得大于110mm，部分区域针对儿童活动场所的要求更为严格，这款模型在方程式设定中将竖杆最大间距锁定为89mm，预留了足够的安全余量，即便后期安装存在少量施工误差，也能保证最终成品的竖杆间距符合规范要求，不会出现间隙过大导致的安全隐患。设计时没有采用固定数量竖杆的建模逻辑，而是将安装框架的总宽度、上下横杆的截面尺寸、竖杆自身的截面宽度作为输入变量，方程式会自动根据输入的边界值计算所需的竖杆总数量，同时自动均分每根竖杆之间的间距，不需要人工逐一计算排布，也不会出现最后一段间距与其他段不一致的视觉瑕疵。

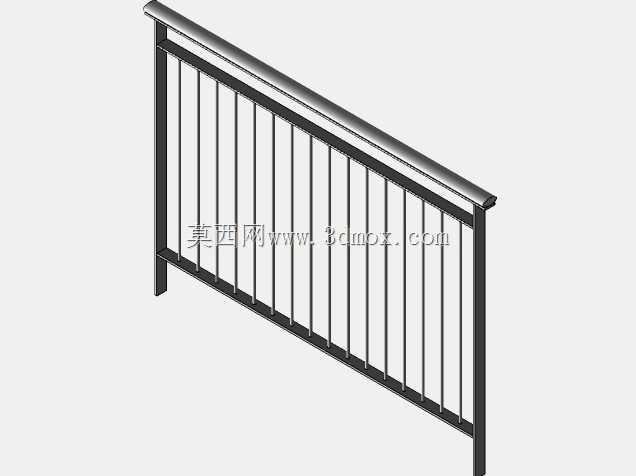

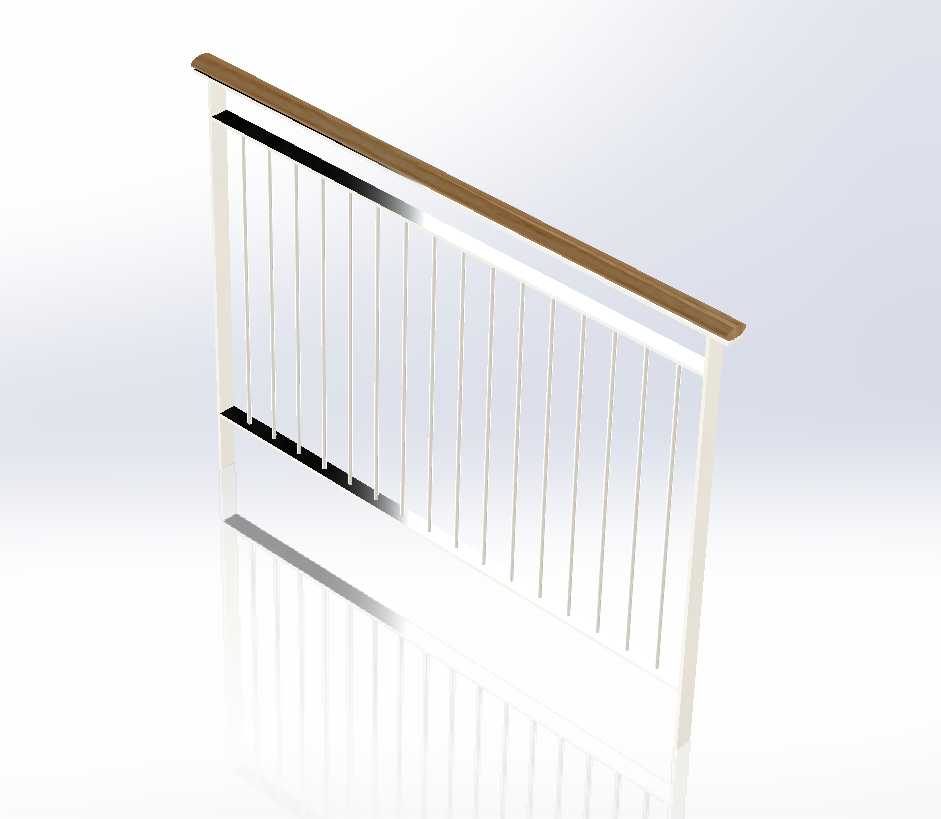

　　从结构组成来看，这款栏杆包含顶部圆形扶手管、上下两根横向连接杆、等距排布的竖向防护杆、两端的固定立柱四个核心部分，所有构件的连接逻辑都在参数化关系中做了绑定：当调整顶部扶手的管径时，横向连接杆与扶手的贴合位置会自动偏移适配；当调整竖杆的截面尺寸时，竖杆与横杆的剪切切除特征会自动更新，不会出现特征报错或者构件穿插的问题；当调整整体栏杆的高度时，竖杆的长度、两端立柱的高度会同步联动，不需要单独修改每个特征的尺寸参数。

　　安装边界方面，这款栏杆的模型默认以两端立柱的外侧作为安装基准面，设计时预留了立柱与建筑结构面连接的安装孔位特征，孔位间距也纳入了参数化控制范围，当栏杆整体高度调整时，安装孔的上下位置会同步按照预设的边距要求自动调整，保证安装点位始终处于立柱的结构受力合理区域，不会出现孔位过于靠近构件边缘导致连接强度不足的问题。在实际工程应用中，设计人员只需要测量现场安装洞口的净宽度、所需的防护高度，将对应数值输入到参数列表中，模型就能在几秒内生成完全适配现场尺寸的栏杆结构，不需要重新绘制草图、排布构件，大幅提升了不同项目中栏杆构件的设计出图效率。

　　从结构合理性角度考虑，这款栏杆的所有构件连接位置都做了贴合处理，竖杆与上下横杆之间采用贯穿式焊接的连接逻辑预留，模型中竖杆与横杆的接触位置没有多余的缝隙或者重叠，后续生成工程图纸时可以直接提取构件的下料尺寸，不需要二次修正几何错误。顶部扶手采用圆形截面的设计，一方面符合人手抓握的人体工程学要求，在人员需要借助扶手保持平衡时能提供舒适的抓握触感，另一方面圆形截面的积灰面积更小，后期日常清洁维护的难度更低，相较于方形扶手不容易出现边角磕碰伤人的问题。

　　在不同场景的适配性上，这套参数化逻辑可以快速调整构件的截面参数来匹配不同的荷载要求：比如用于工业操作平台的栏杆需要承受更大的侧向冲击力，只需要增大竖杆、横杆、立柱的管材壁厚与截面直径，方程式会自动更新所有关联特征，不需要重新搭建模型框架；用于民用住宅阳台的栏杆可以适当减小构件截面，在满足安全要求的前提下降低材料成本。相较于传统的固定尺寸栏杆模型，这种参数化可调的设计思路更贴合工程设计中频繁调整尺寸的实际工作场景，能有效减少设计人员的重复劳动，也能从参数逻辑层面避免人为计算失误导致的间距超标、构件尺寸不匹配等问题，保证输出的设计方案始终符合安全规范与安装要求。
