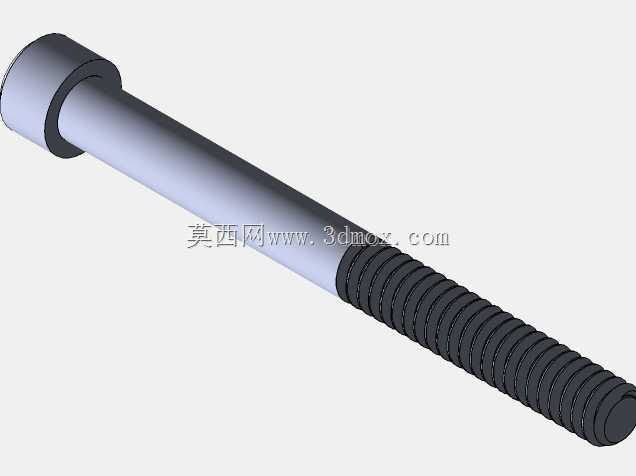

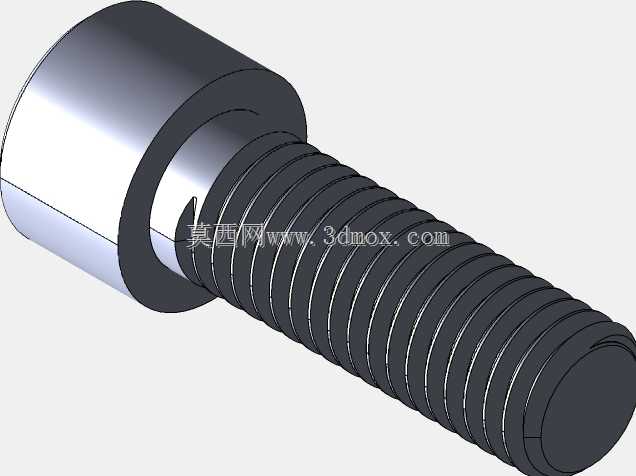

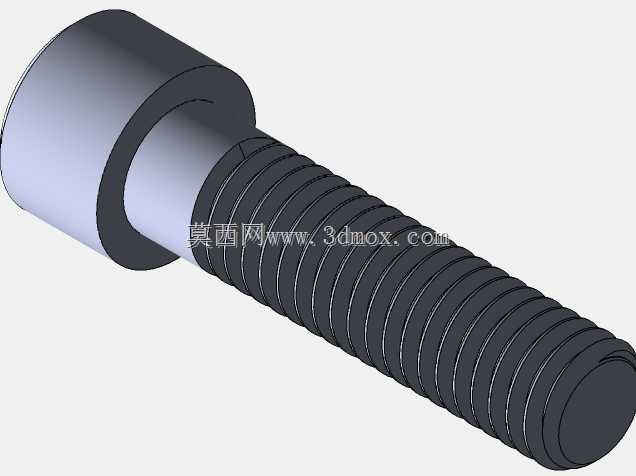

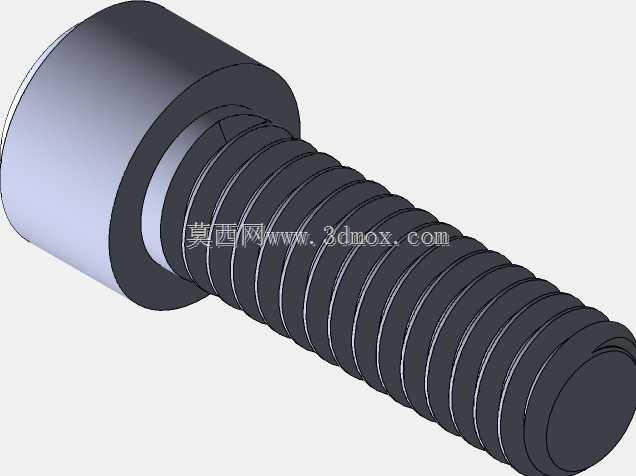

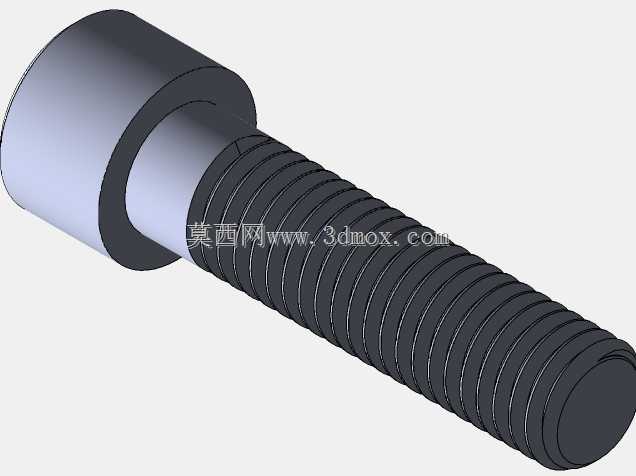

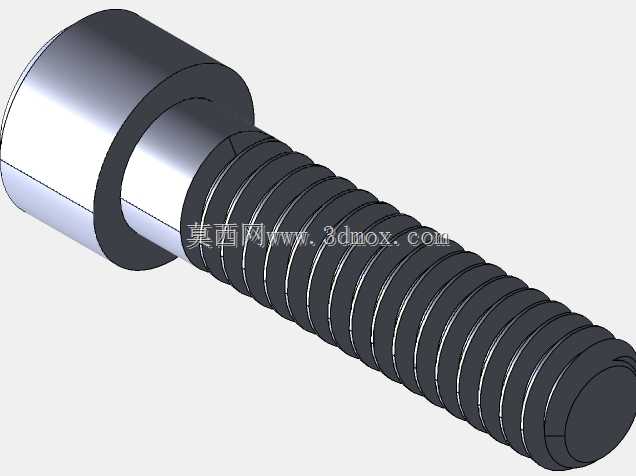

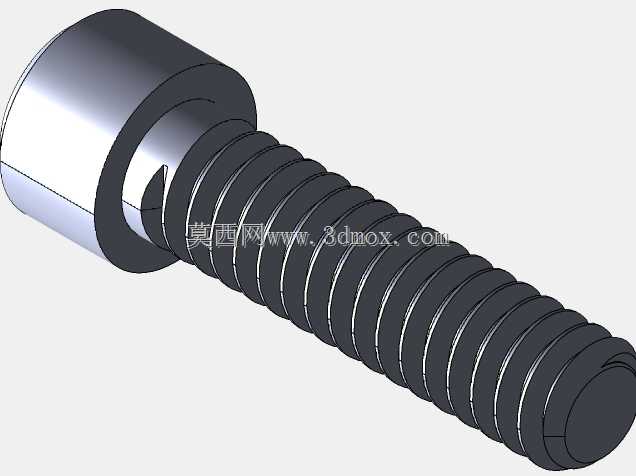

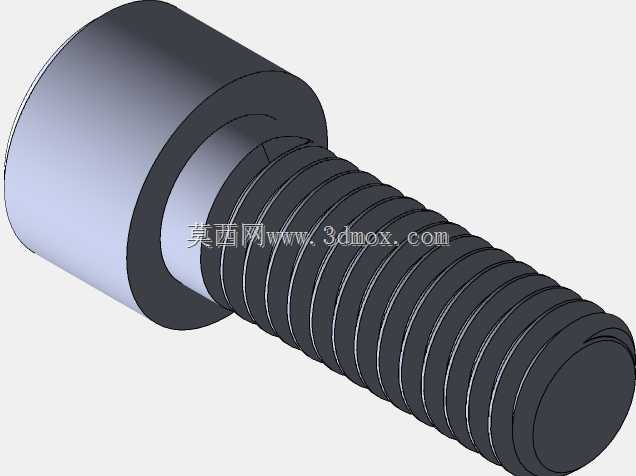

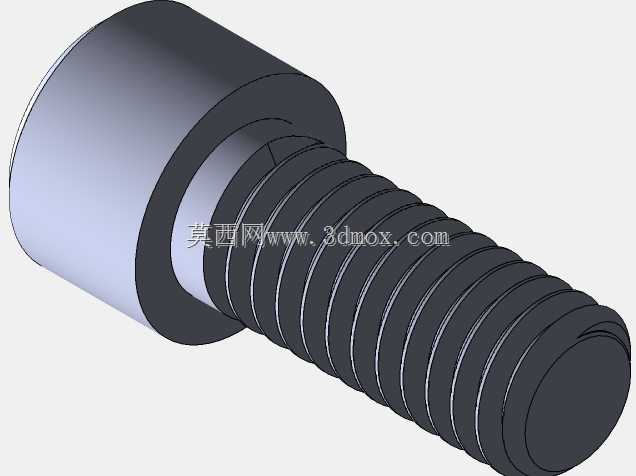

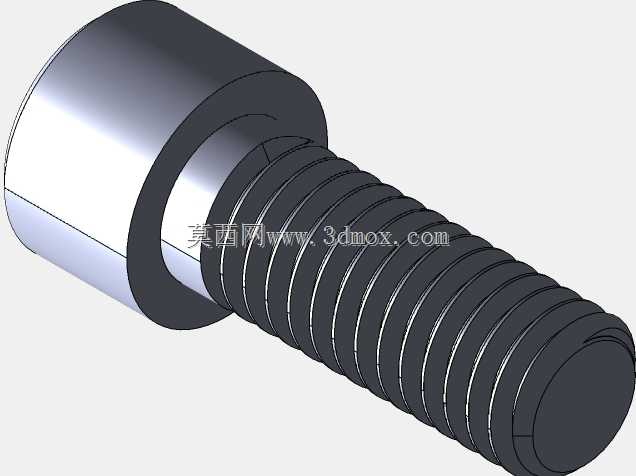

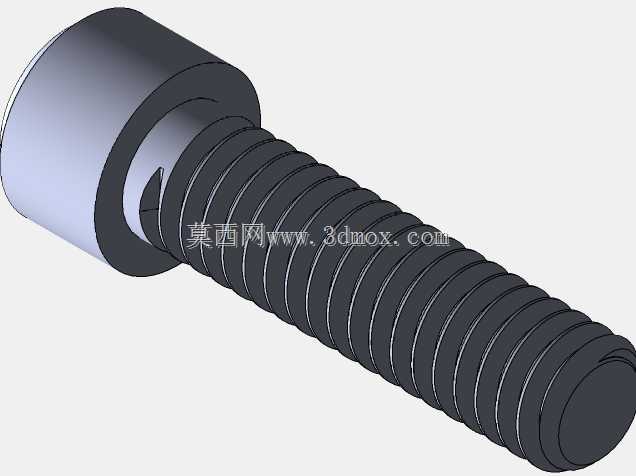

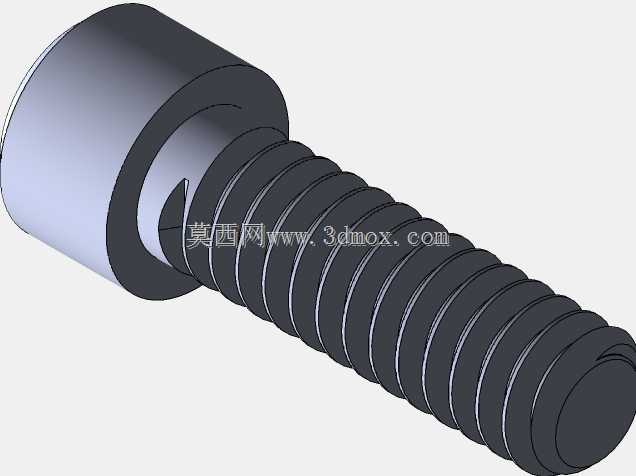

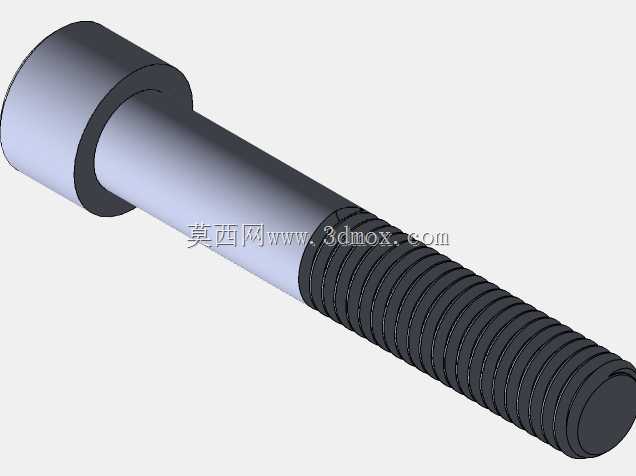

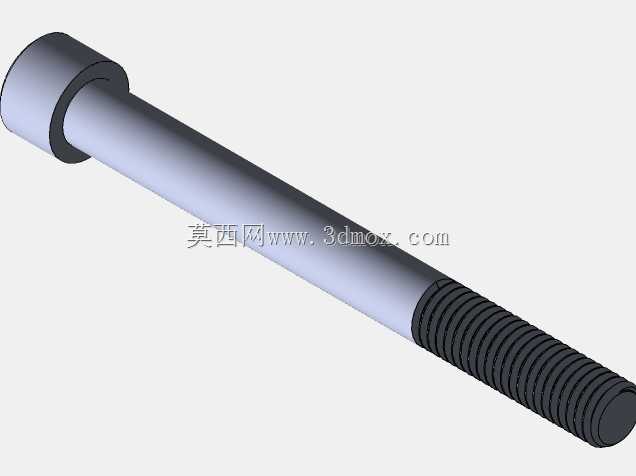

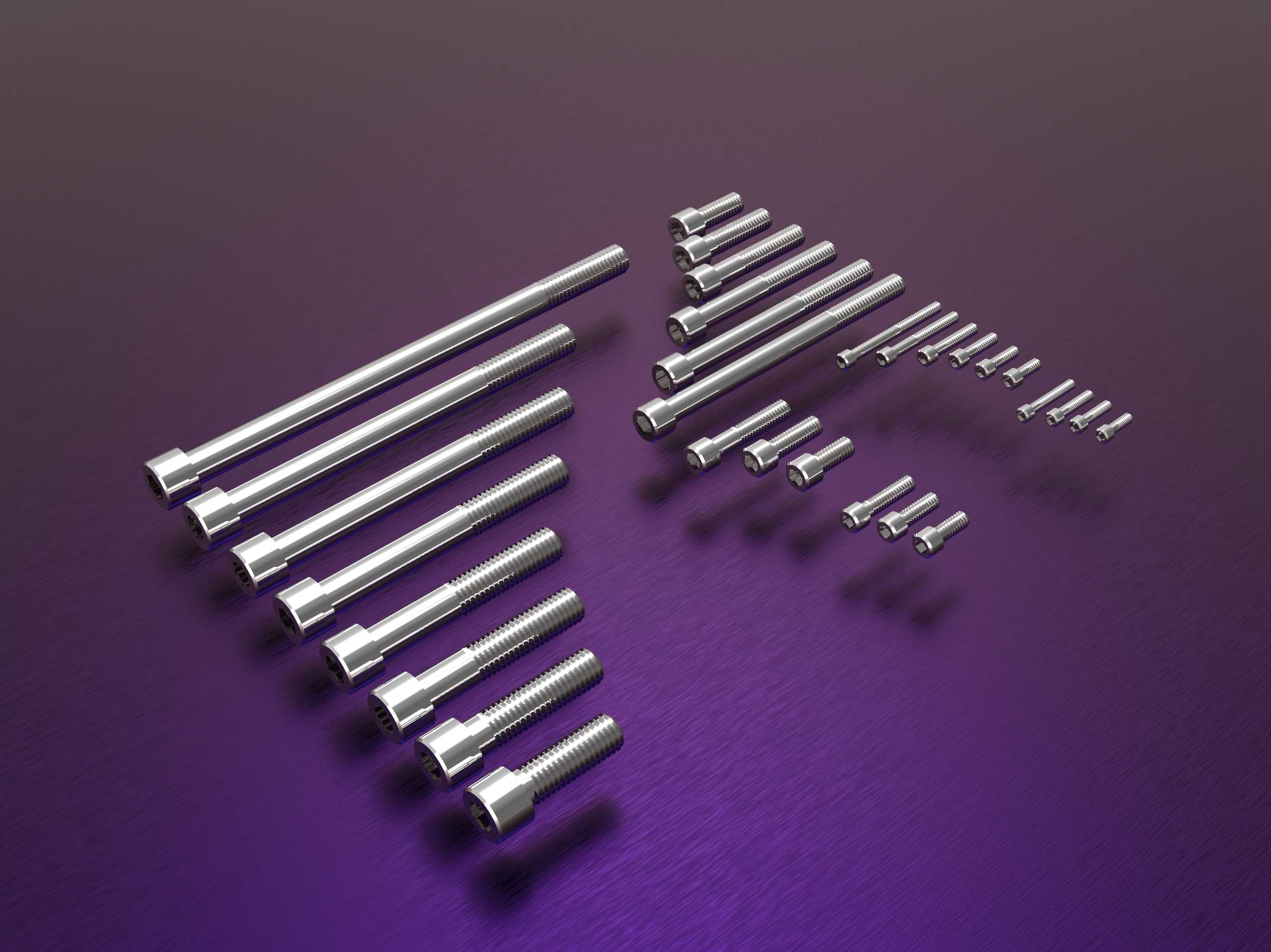

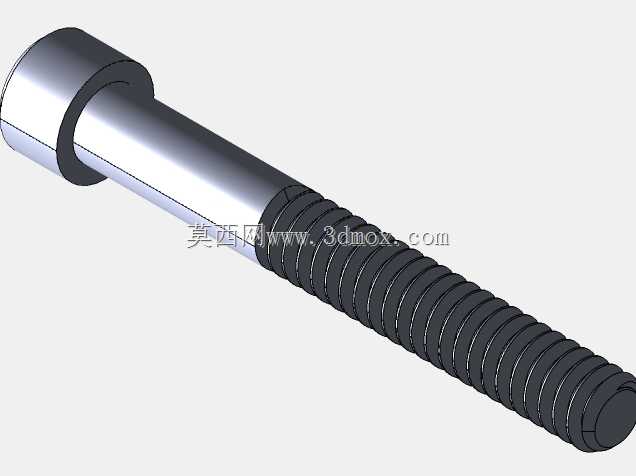

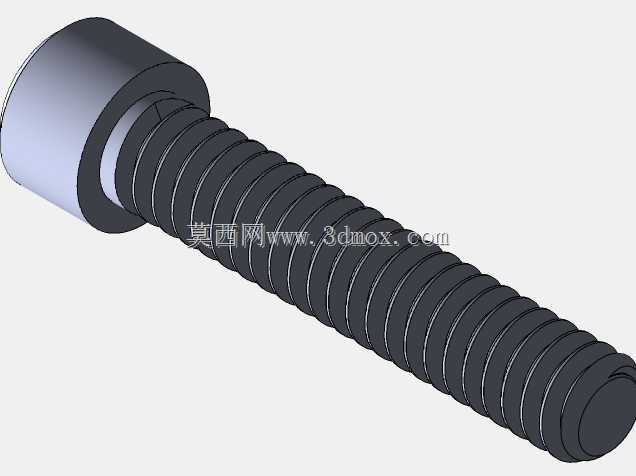

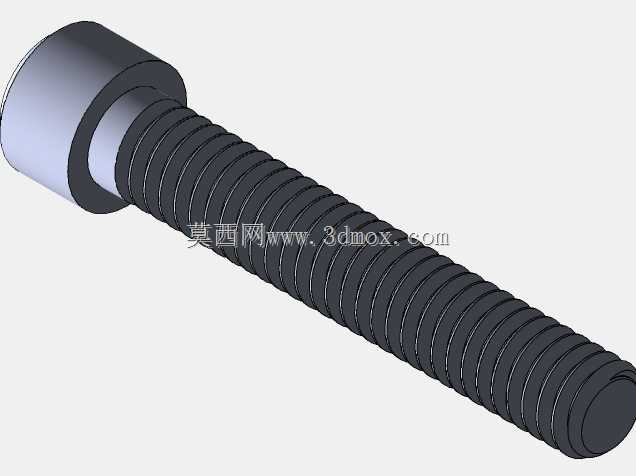

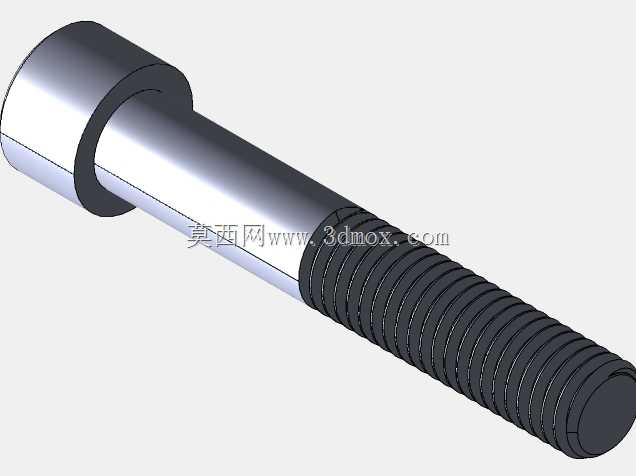

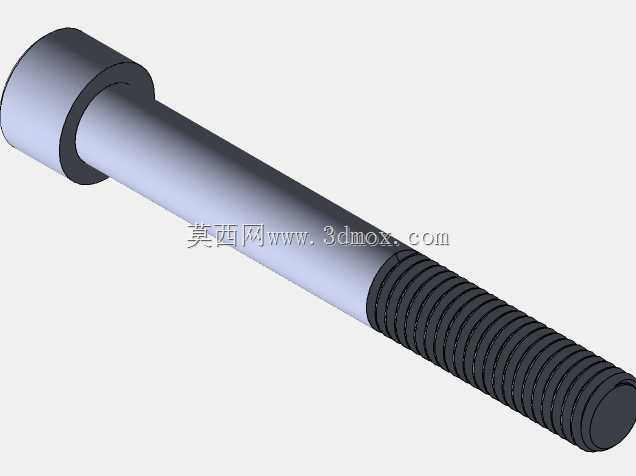

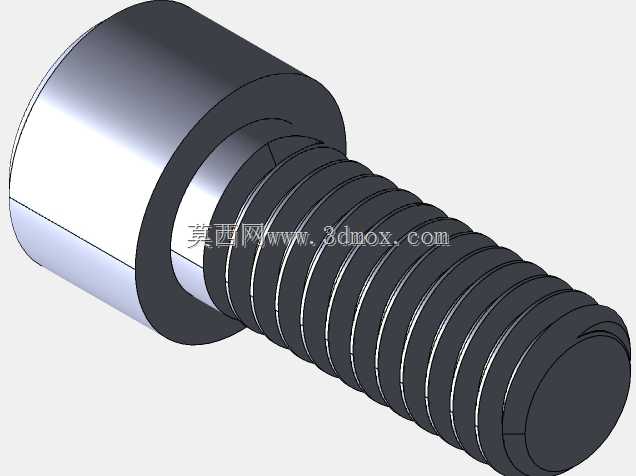

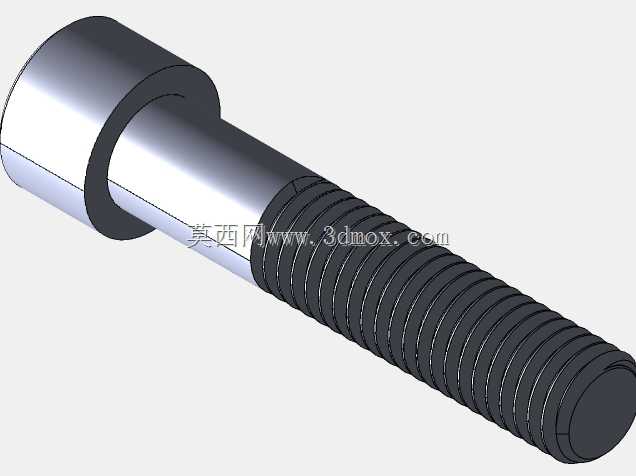

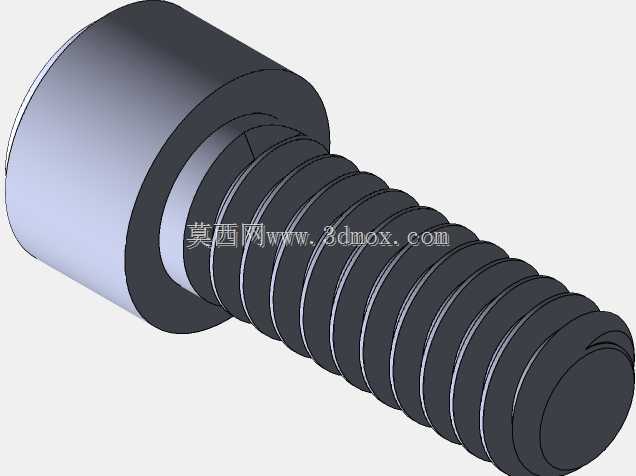

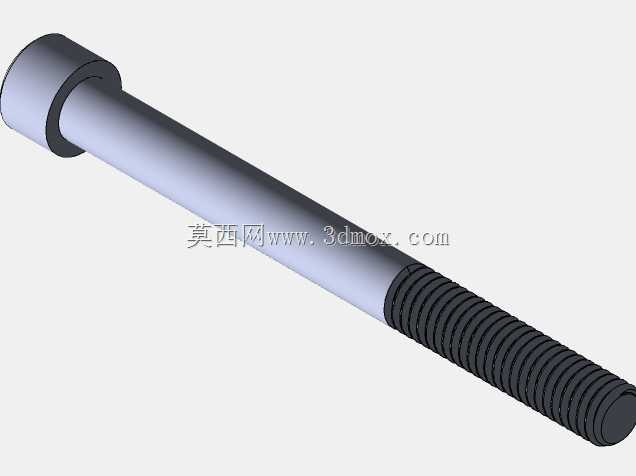

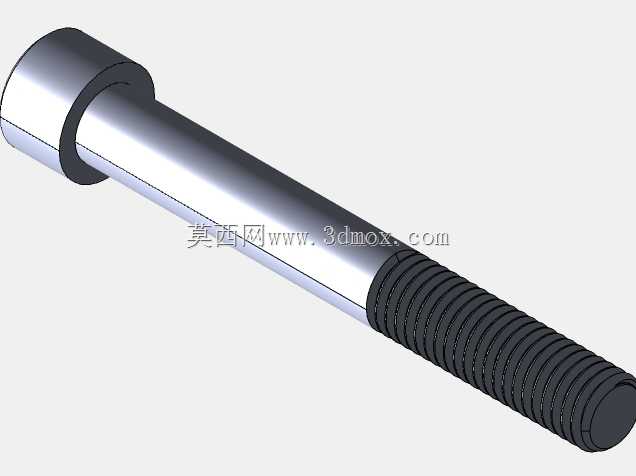

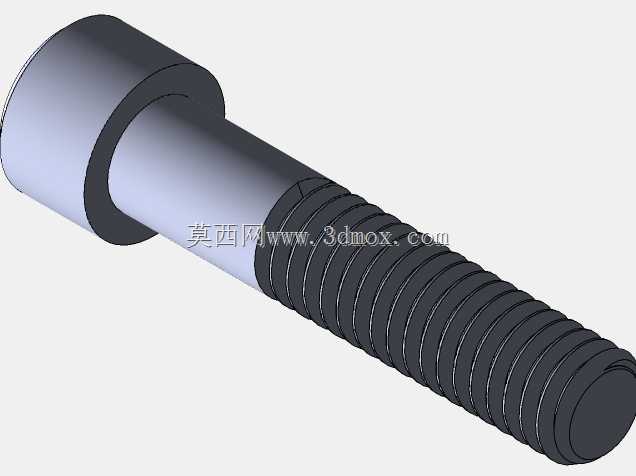

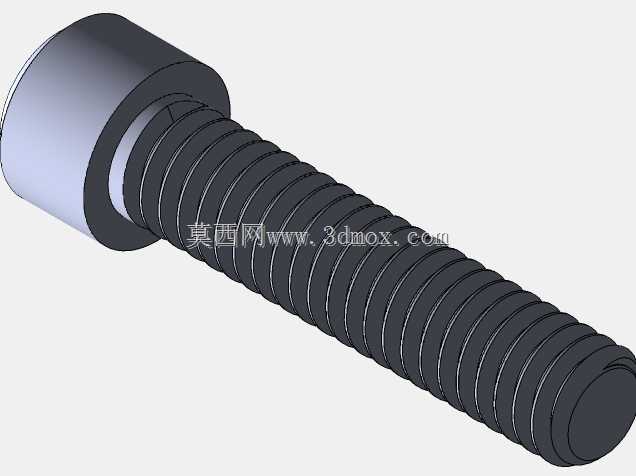

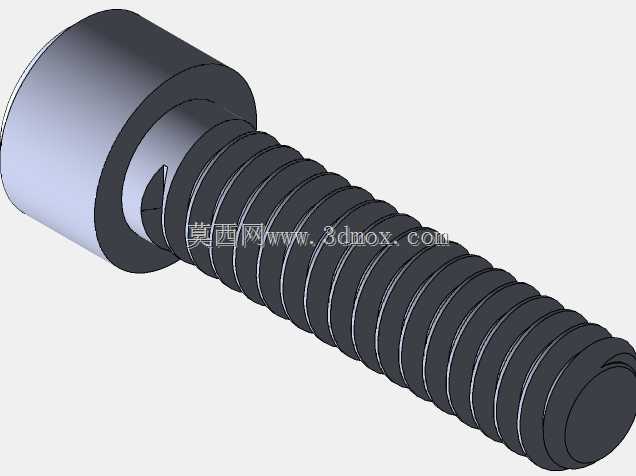

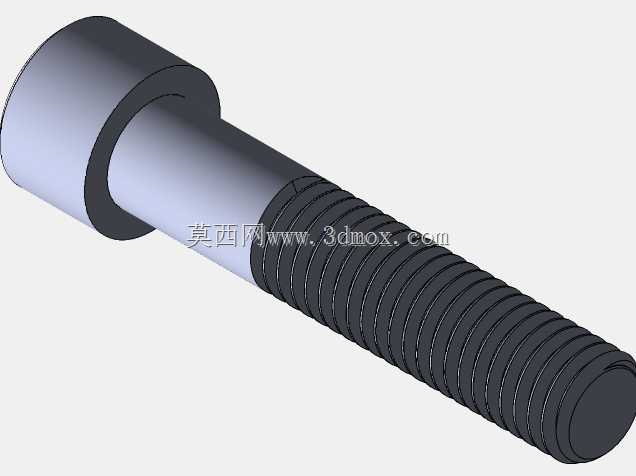

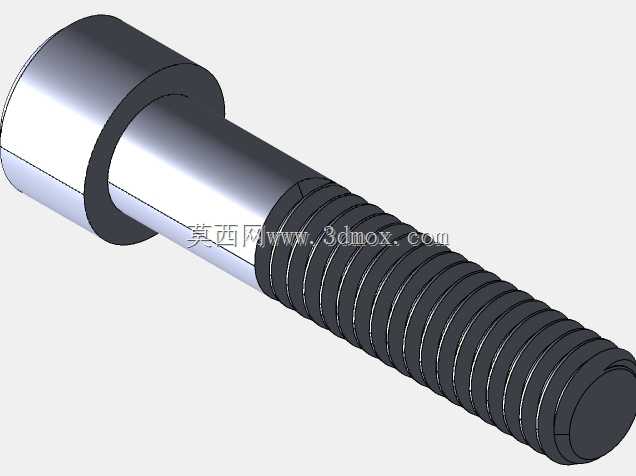

ANSI英制UNC内六角圆柱头螺钉选型组件

　　在各类非标自动化设备、出口型机械装备以及遵循美标设计规范的机电产品装配场景中，英制粗牙螺纹紧固件的选型与应用一直是结构设计环节容易出现匹配偏差的部分，尤其是内六角圆柱头螺钉这类应用频次极高的连接件，很多设计人员在调用标准件库时，经常会遇到工具箱自带模型参数不全、螺纹特征简化过度、不同长度规格切换繁琐的问题，这套选型组件正是针对这类实际工程痛点搭建的参数化模型集合。

　　从实际设备用途来看，这类UNC粗牙内六角圆柱头螺钉主要应用在需要较大拧紧力矩、连接面沉头空间有限的装配位置，比如钣金机架的拼接节点、气动元件的安装固定、传动模组的端盖锁紧、传感器支架的位置调整等场景，粗牙螺纹的牙距更大，在铸铝、工程塑料等强度偏低的基材上攻丝装配时，螺纹牙的抗剪切能力更强，不容易出现滑牙失效，同时英制螺纹的公差体系适配美标采购的标准件，能避免出口设备装配时出现螺纹不匹配的问题。

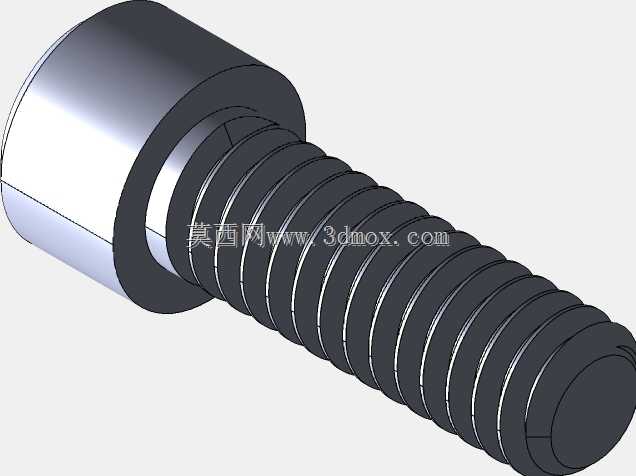

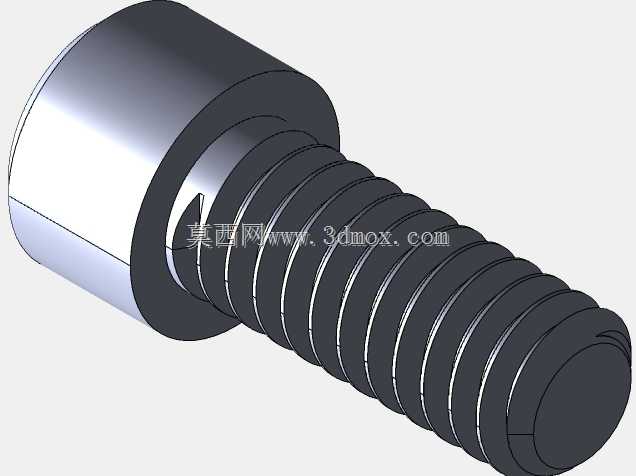

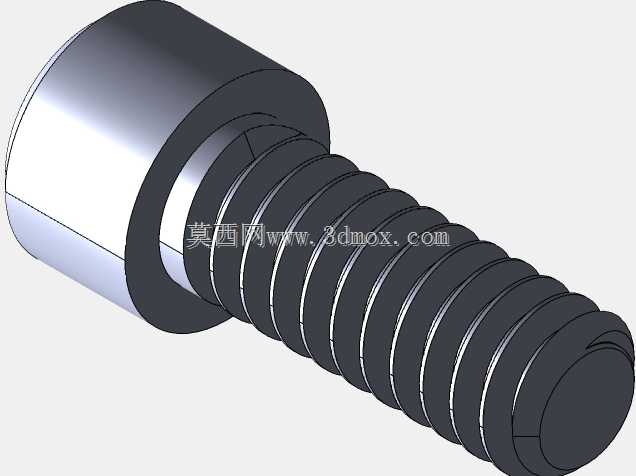

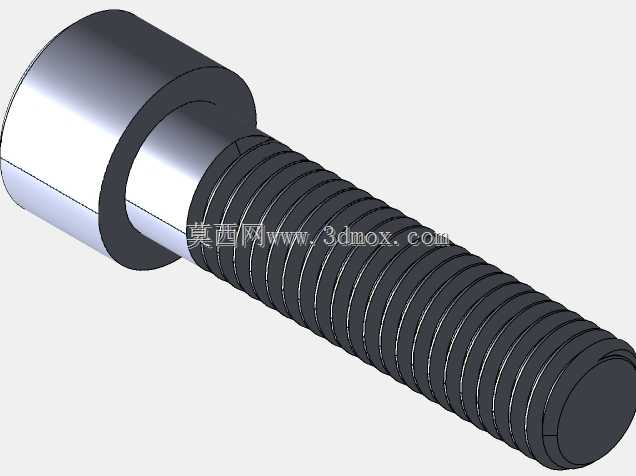

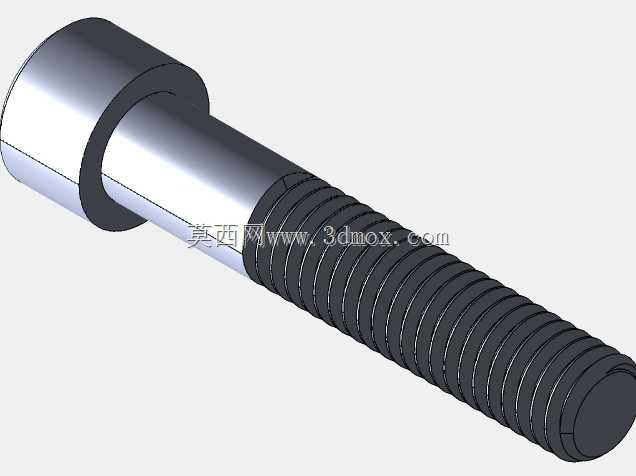

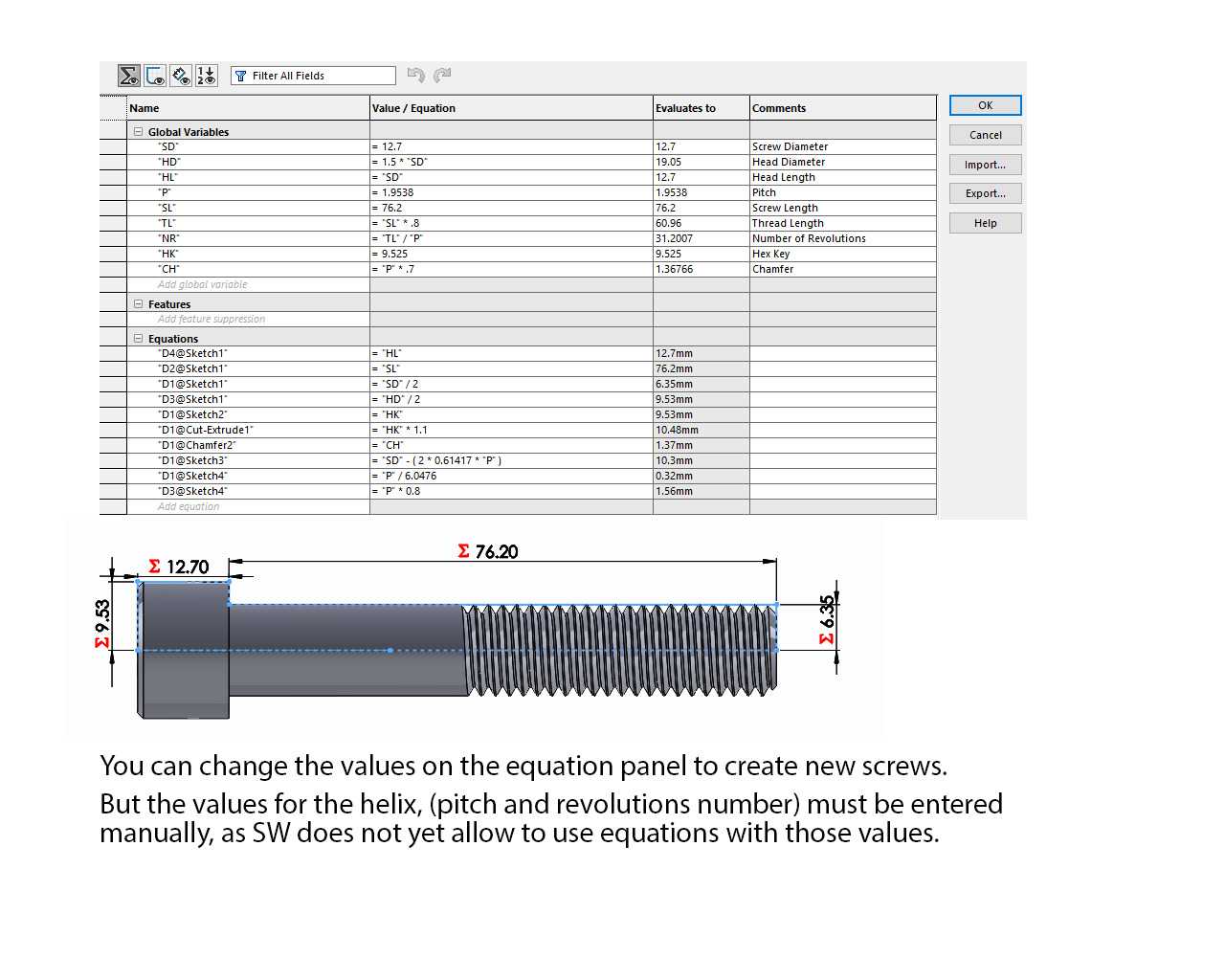

　　这套模型的设计思路完全贴合一线结构工程师的选型习惯，没有采用传统标准件库单规格独立建模的方式，而是将常用的公称直径、螺杆长度、头部尺寸参数通过公式关联，设计人员在选型时不需要逐个调取不同规格的文件，只需要修改对应参数就能快速生成符合当前设计需求的螺钉模型，大幅减少了标准件选型阶段的重复操作。模型的螺纹特征没有采用常规的贴图简化处理，而是按照ANSI B1.1标准的牙型参数生成了精确的三维螺纹实体，在做装配干涉检查、运动仿真的时候，能真实反映螺纹啮合的实际状态，不会出现简化模型导致的间隙误判问题。

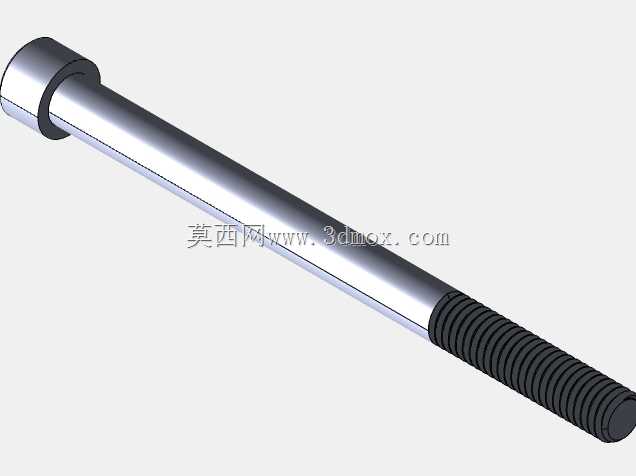

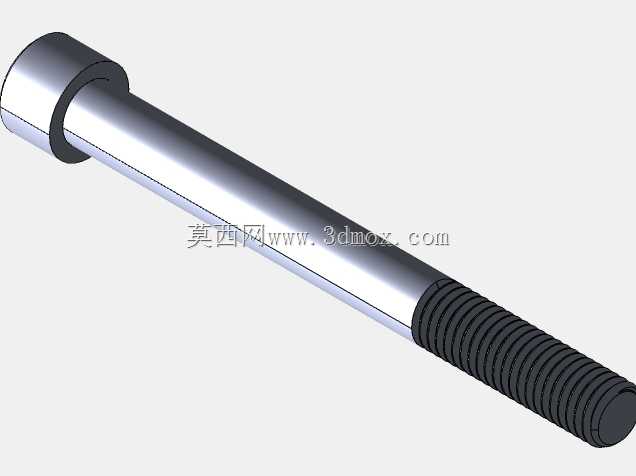

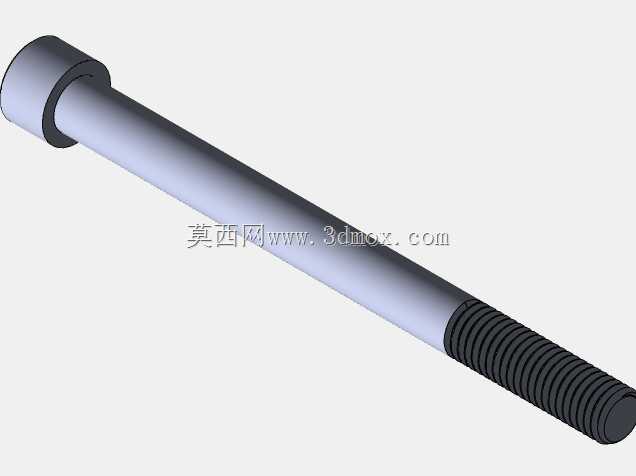

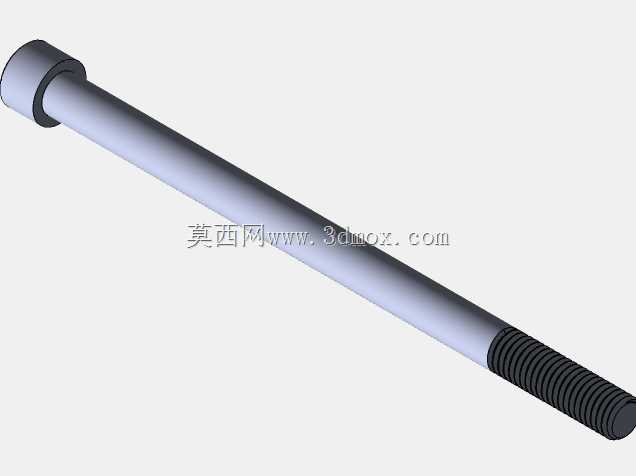

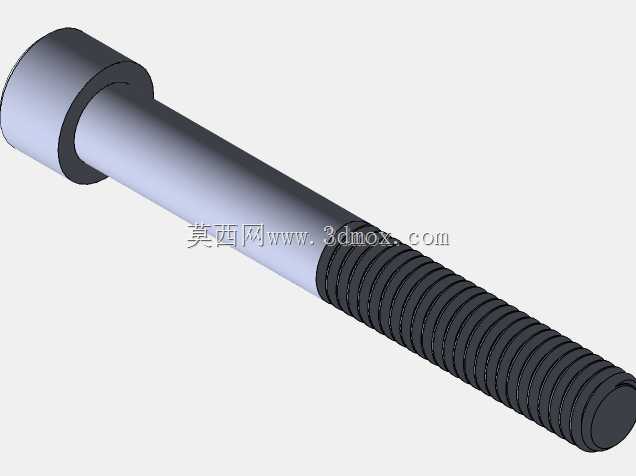

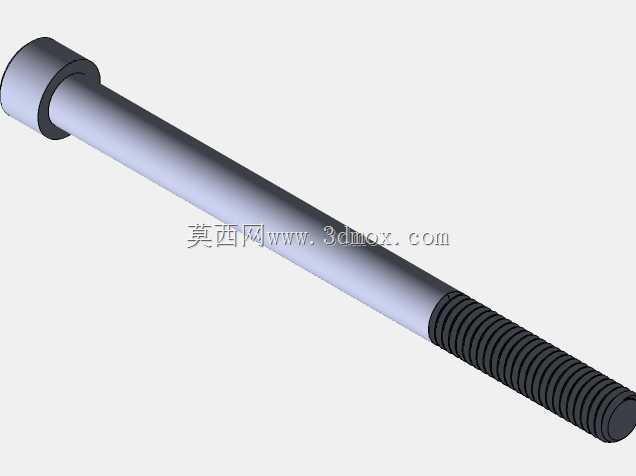

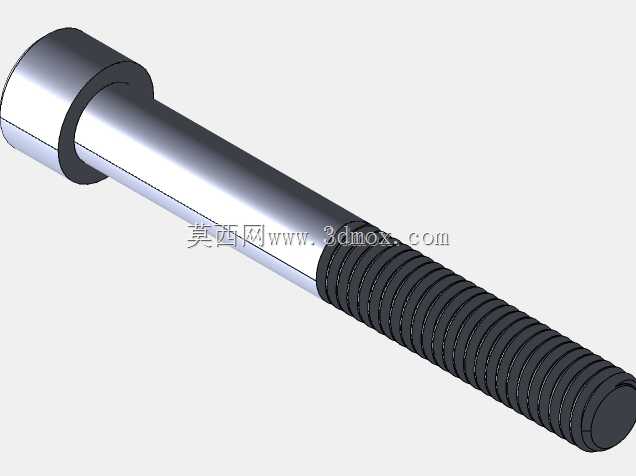

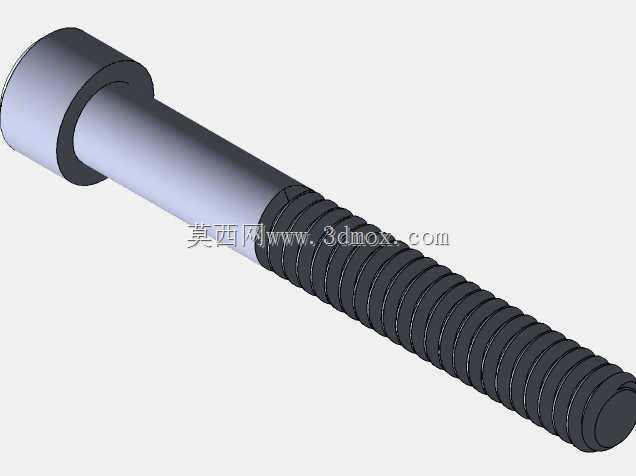

　　从外形尺寸与安装边界来看，模型严格遵循ASME B18.3标准中内六角圆柱头螺钉的尺寸公差要求，头部的圆柱直径、内六角对边深度、螺杆末端的倒角尺寸都和量产实物保持一致，设计沉孔的时候可以直接参考模型的头部尺寸预留安装空间，不需要反复核对二维标准手册的参数。螺杆长度覆盖了日常设计中最常用的规格区间，从短规格的紧定连接到长规格的穿板连接都能覆盖，同时模型预留了参数修改接口，如果遇到特殊长度需求，只需要调整长度参数就能自动更新模型，螺纹部分的长度也会随螺杆总长自动匹配标准要求的有效螺纹长度，不会出现螺纹长度不符合规范的问题。

　　在实际建模应用中，这套组件能很好地适配整机装配的层级管理需求，每个生成的螺钉模型都保留了完整的特征树，设计人员可以根据需要添加表面处理、材质等自定义属性，也能直接导出到工程图中生成符合美标要求的物料清单。不同于很多网络上流传的标准件模型存在的面冗余、参数错误、坐标系不统一的问题，这套模型的每个规格都经过实际装配验证，安装基准面设置在螺钉头部的贴合面，导入装配体时可以直接匹配连接件的安装面，不需要额外调整位置，内六角的驱动特征尺寸也和标准扳手尺寸对应，在做装配工艺模拟的时候，可以直接添加扳手的运动路径，验证拧紧操作的空间是否充足。

　　针对很多设计人员容易混淆的英制粗牙、细牙螺纹差异，这套模型在参数设置里明确区分了UNC粗牙的牙距参数，不会和UNF细牙规格出现混淆，同时头部的承压面厚度经过校核，在标准拧紧力矩下不会出现头部变形的问题，模型的重量参数也和实际材质的理论重量一致，在做整机重量核算的时候可以直接读取数值，不需要单独计算。对于经常做美标设备设计的工程师来说，这套选型组件相当于把零散的标准件参数整合到了可直接调用的参数化模型中，解决了日常设计中标准件调用效率低、参数核对繁琐、模型精度不足的实际问题，能让设计人员把更多精力放在核心结构的优化上，而不是重复处理标准件的建模与核对工作。
