多立柱桁架式卡松塔结构三维设计

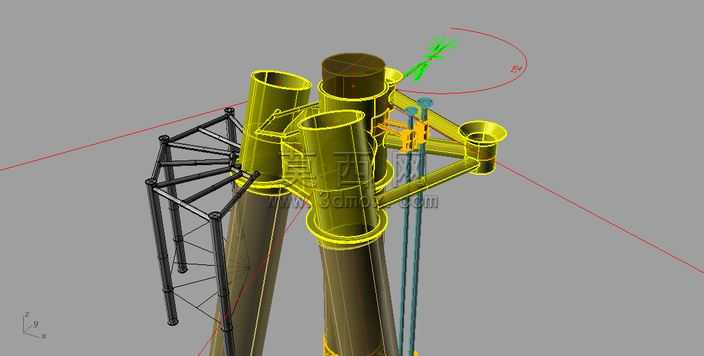

本卡松塔三维模型采用参数化建模思路完成整体结构搭建，首先依据塔架的受力特性确定核心布局，以三根大直径竖向主立柱作为核心承重构件，主立柱采用等截面圆柱形态设计，柱体端部做加厚法兰盘结构处理，用于后续的分段拼接与荷载传递。在主立柱的上部区域，设计了环形连接平台，平台通过多组横向支撑臂与各主立柱刚性连接，支撑臂采用变截面箱型结构，兼顾轻量化与结构强度，平台中心预留竖向贯通的圆柱安装位，可适配顶部附属设备的安装需求。主立柱外侧配套设计了桁架式辅助支撑结构，该桁架采用空间三角稳定构型，由多根细直径竖向腹杆与横向、斜向连接杆件拼接而成，杆件之间通过焊接节点实现刚性连接，桁架整体与主立柱通过多组抱箍式连接件固定，可有效分散主立柱承受的水平侧向荷载，提升塔架整体的抗倾覆性能。建模过程中对所有连接节点做了精细化处理，包括法兰盘的螺栓孔位排布、桁架杆件的相贯线切口、支撑臂与立柱的连接倒角等细节均按照实际加工工艺要求还原，避免出现结构干涉问题。材质配置上，主立柱与支撑臂采用亮黄色金属漆面材质，模拟工业钢结构的防腐涂层效果，桁架腹杆采用深灰色金属材质，不同材质的区分可直观呈现各构件的功能分区。模型还配套设置了基准坐标系与参考线，可直接用于后续的工程受力分析、施工模拟或者加工图纸导出，整体结构完全符合钢结构塔架的设计规范，各构件的尺寸比例经过合理推演，既满足结构承重的力学要求，也兼顾了整体造型的规整性与装配便利性。
