斩波器配套散热风扇轮结构设计

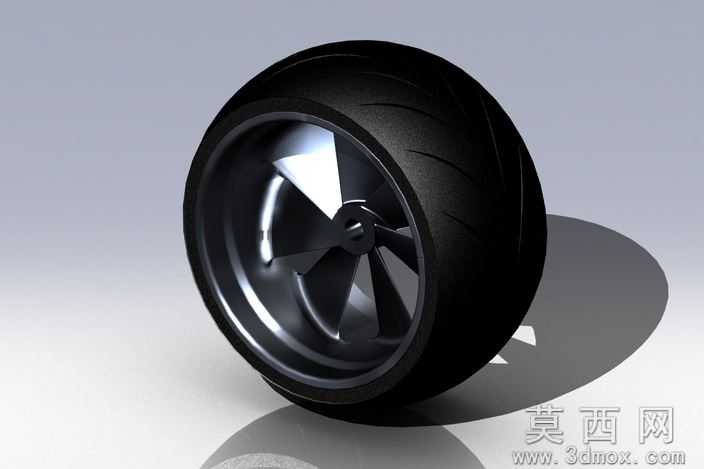

该作品为斩波器配套使用的散热风扇轮三维建模设计，整体采用一体化轮式结构设计，将轮毂支撑结构与外圈轮胎式包覆结构整合为完整组件，建模过程中通过参数化草图绘制完成基础轮廓的精准定义，先绘制中心轴孔的基准截面，再通过旋转特征生成中心轮毂的基础实体，随后对轮毂上的辐条式支撑结构进行阵列特征操作，保证每一处支撑肋的角度、厚度、曲面弧度完全一致，确保旋转过程中的动平衡性能达标。外圈的橡胶类包覆结构采用扫掠特征生成，表面的防滑沟槽通过阵列切除特征实现，沟槽的深度、宽度、倾斜角度均经过参数化调整，既保证包覆层与轮毂的结合强度，也兼顾了外观的写实效果。材质渲染阶段，中心轮毂部分赋予高反光金属材质，调整金属粗糙度参数模拟抛光铝合金的质感，对辐条的切面部分做了高光强化处理，凸显金属加工后的亮面效果；外圈包覆结构赋予哑光黑色橡胶材质，调整材质的漫反射参数与凹凸贴图，模拟橡胶表面的细微颗粒质感与使用后的轻微磨损效果。整体结构设计兼顾散热功能与安装适配性，中心轴孔的尺寸严格匹配斩波器的输出轴规格，辐条的镂空结构既可以降低整体重量，也能够在旋转过程中引导气流穿过，提升斩波器工作时的散热效率，外圈的包覆结构可以起到缓冲防护作用，避免风扇轮运转过程中与周边部件发生刚性碰撞。建模过程中对所有装配配合面做了公差预留设计，确保后续生产加工时的装配精度，渲染阶段采用影棚级三点布光，通过主光、辅光、轮廓光的搭配，清晰展现模型的结构层次与材质差异，地面添加了柔和的反射阴影效果，提升整体渲染图的真实感与立体感。
