便携提手式透明储液水杯结构设计

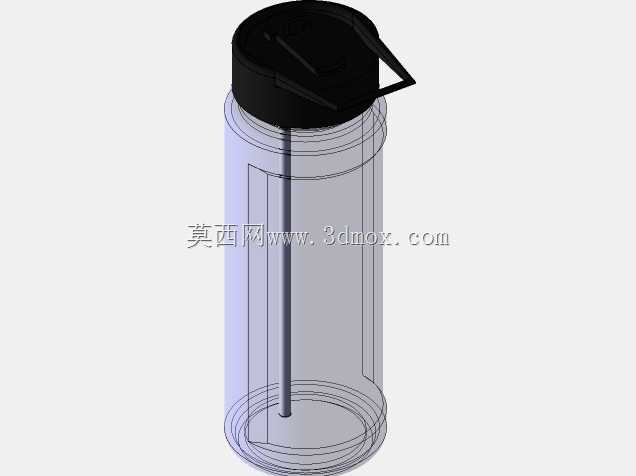

　　这款带提手的透明储液容器，日常多应用在户外出行、办公通勤、学生日常饮水场景中，核心作用是储存常温饮用水，满足单次出行4-6小时的饮水携带需求，整体结构围绕便携性、密封防漏、饮用便捷三个核心需求展开设计。从结构布局来看，杯身采用直筒式透明结构设计，壁厚控制在1.2-1.5mm区间，既保证日常握持的结构强度，避免轻微磕碰出现开裂，也能通过透明材质直观观察内部剩余液位，方便使用者及时补充饮品。杯身底部做了2mm高度的加厚圆角过渡，避免放置时底部应力集中出现破损，同时圆角设计也能减少清洁时的卫生死角，避免残留污渍堆积。瓶盖部分采用旋合式密封结构，配合内置的食品级硅胶密封圈，拧紧后可实现倒置不漏水的密封效果，

　　适配日常放在背包侧袋携带的使用场景，不会因为晃动漏液打湿包内物品。瓶盖顶部集成了折叠式提手结构，提手做了圆角打磨处理，握持时不会硌手，不需要使用时可贴合在瓶盖顶面，不会额外增加收纳体积，需要携带时可直接抠出提手拎取，也可穿过挂绳挂在背包外侧，适配不同的携带习惯。瓶盖内部预留了吸管安装位，配套的硬质吸管从瓶盖中心垂直延伸至杯身底部1mm位置，既可以保证杯内液体能够被完全吸尽，避免底部残留，也不会因为吸管过长顶到杯底造成装配变形，吸管与瓶盖的配合处做了密封胶圈设计，避免饮用时从吸管周边漏气影响吸水体验。从安装边界来看，整体杯身外径控制在70mm，可适配市面上绝大多数常规尺寸的背包侧袋、车载杯架，

　　放置时不会因为尺寸过大出现卡滞或者无法放入的问题；整体高度不含提手为220mm，装满液体后的总重量控制在550g以内，单手握持时不会有过重的负担，长时间拎取也不会造成手部疲劳。设计过程中特意规避了多余的突出结构，除提手外所有外部轮廓都做了R3以上的圆角处理，日常放置或者拿取时不会剐蹭到背包内的其他物品，也不会因为尖锐棱角造成磕碰损伤。杯口的旋合螺纹采用三头梯形螺纹设计，螺距为4mm，只需要旋转120度即可实现完全拧紧或者拧开，相比传统的多头细牙螺纹，开启和闭合的效率更高，同时梯形螺纹的咬合强度更高，长期反复旋合也不会出现滑牙问题，提升整体的使用寿命。瓶盖外侧做了1mm高度的竖向防滑筋，均匀分布在瓶盖圆周面上，

　　手上沾有水或者汗液时也能轻松施力拧开瓶盖，不会出现打滑的问题。吸管上端的饮用口做了贴合唇部的斜口设计，饮用时不需要过度仰头即可喝到杯内液体，同时饮用口处做了防尘翻盖结构，不使用时可将翻盖扣合，避免灰尘落在饮用口上，保证饮用卫生。从结构强度校核的角度来看，杯身材料选用高透明的食品级共聚聚酯材质，可承受-20℃到100℃的温度区间，既可以盛装常温饮用水，也可以短时间盛装温热饮品，不会因为温度变化出现材质变形或者有害物质析出；瓶盖采用食品级聚丙烯材质，本身具备较好的韧性，跌落时不会出现碎裂问题，提手部分与瓶盖采用一体化注塑成型，连接处做了加厚的加强筋处理，可承受5kg的竖直拉力，哪怕装满水后拎取提手快速走动，也不会出现提手断裂的问题。整体结构没有多余的复杂零件，全部零件可通过注塑工艺批量生产，装配时只需要将密封圈、吸管、防尘翻盖依次卡装到位即可，装配工序简单，量产时的装配效率较高，后期维护也十分方便，密封圈、吸管这类易损件可以单独更换，不需要整体更换水杯，降低用户的使用成本。在实际使用场景中，这款容器除了盛装饮用水外，也可以盛装常温的果汁、运动饮料等饮品，透明杯身可以直观区分不同的饮品，避免拿混；直筒式的内壁设计也方便使用杯刷进行清洁，不会因为内壁有复杂的凹凸结构残留污垢，长期使用也能保持内部的洁净度。
