双排十针带 shroud 带状电缆接插件结构

　　在嵌入式开发板、工业控制IO扩展板、小型传感信号采集模块的板间布线场景里，这类双排错位排布的带状电缆连接器是板级信号互联的核心基础部件，日常做原型验证、小批量设备组装时，经常会用到这类带防呆围挡的接插件，避免插接线缆时方向错位导致的引脚短接、信号反接问题。从实际使用场景来看，这类连接器主要适配10芯扁平带状电缆，多用于低压直流信号传输场景，常见的应用包括单片机开发板的扩展接口连接、小型传感器阵列的信号汇总接线、测试治具内部的板间信号传递，相比单排排针，双排结构能在相同板宽占用下提升一倍的接线引脚数量，适配多通道信号传输的布线需求。

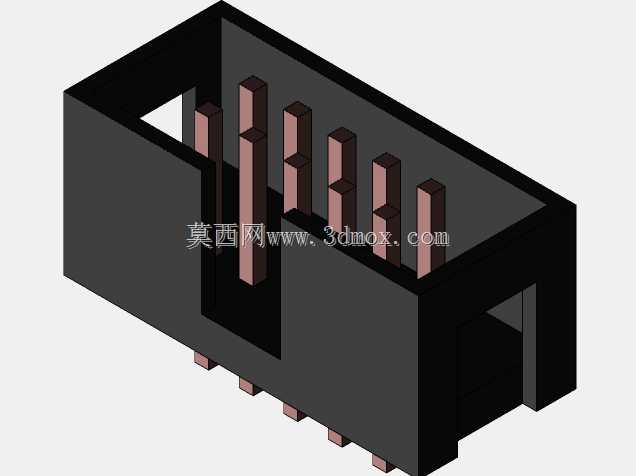

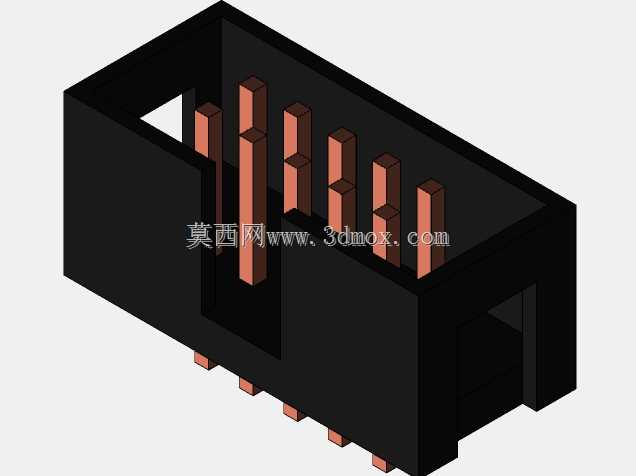

　　从结构设计思路来看，外围的黑色绝缘围挡是整个部件的核心防护结构，围挡高度略高于内部金属插针的顶端，一方面是在插接带状电缆端的插座时，能通过围挡内壁的导向结构引导插座精准对位，避免插针受侧向力弯折，另一方面围挡上预留的单侧缺口是防呆结构，对应线缆端接插件的凸起定位筋，装配时只有方向对齐才能顺利插入，从结构上杜绝反插风险，不需要额外做标识就能保证装配正确性，适合产线快速装配作业。内部的金属插针采用两排错位排布，每排5根插针，插针的截面尺寸、相邻针的中心间距都遵循通用带状电缆的接插件标准，保证和市售的标准IDC压线接头完全适配，插针底部伸出绝缘基座的部分是直插式焊脚，长度适配常规1.6mm厚度的PCB板，过波峰焊时焊脚能完全穿透PCB焊盘，保证焊接可靠性。

　　从安装边界尺寸来看，绝缘基座的外形为长方体结构，围挡的外壁宽度、长度尺寸刚好匹配对应10pin带状电缆接头的外形尺寸，基座底部的定位柱（图中底部伸出的小凸点）对应PCB上的定位安装孔，装配时先将定位柱卡入PCB孔位，就能固定连接器的安装位置，避免焊接时连接器偏移，焊盘的排布间距和插针间距完全对应，做PCB封装设计时可以直接匹配标准2.54mm间距双排排针的封装尺寸，不需要额外调整焊盘位置。金属插针的材质一般采用锡磷青铜，表面做镀锡处理，兼顾导电性能和焊接可靠性，长期插拔后也能保持稳定的接触电阻，绝缘基座采用耐高温的工程塑料材质，能承受波峰焊时的高温冲击，不会出现基座变形、插针移位的问题。

　　在实际选型使用时，需要注意这类连接器的插针伸出长度，要匹配对应端接插件的插接深度，避免插针过长顶坏线缆端的接触片，或是插接过浅导致接触不良；围挡的防呆缺口方向要和PCB丝印的引脚定义方向对应，避免装配时线缆方向接反导致信号错乱。做三维建模时，这类接插件的建模重点要准确还原插针的中心间距、绝缘围挡的内外部尺寸、底部焊脚的伸出长度、定位柱的位置尺寸，保证导出的PCB封装和实际部件尺寸完全匹配，避免出现装配干涉、焊盘对位不准的问题，尤其是围挡的内壁尺寸要和端接插件的外形尺寸留0.1-0.2mm的装配间隙，保证插接时顺畅不卡滞，同时间隙不能过大，避免插接后出现松动晃量，影响长期接触可靠性。
