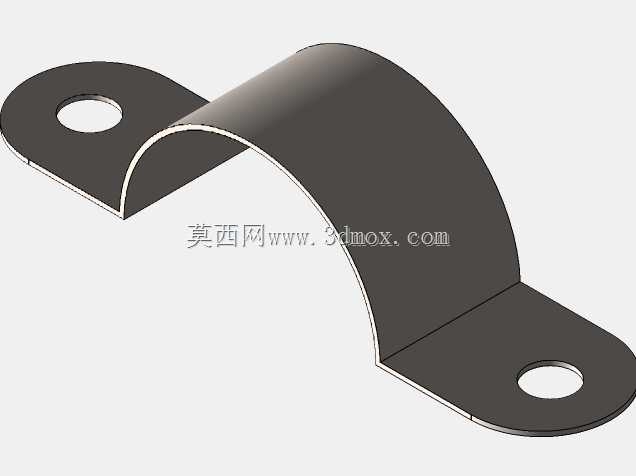

M32规格弧形双孔管带张力固定夹

　　在工业管路布设、小型传动机构张紧、线束与气动管路排布的现场作业里，这类适配32mm直径的弧形管夹是出镜率极高的小尺寸承重固定件，很多刚入行的结构设计人员容易忽略这类小零件的安装边界校核，往往等到现场装配时才发现干涉、抱紧力不足或者安装孔位错位的问题，反而拖慢整台设备的装配进度。从实际使用场景来看，这类管夹的适用范围远不止常规的水管、气管固定，在小型输送线的辅助皮带张紧、传感器安装支架的辅助固定、设备外壳走线的线束束紧工位都能用到，尤其是在空间局促的设备内部走线场景，这种一体冲压成型的弧形夹不需要额外拼接配件，两个安装孔位锁付完成后就能形成稳定的抱紧弧面，不会像拼接式管卡那样在设备长期振动后出现连接位松脱的问题。

　　设计这类零件的时候，首先要锁定的核心参数就是适配的柱体/管径尺寸，32mm的适配直径意味着弧形段的内弧曲率必须严格匹配，不能出现弧面半径偏差导致的线接触问题——如果弧面半径做小了，安装时夹片两端会先贴住管壁，中间段悬空，不仅抱紧力集中在两条棱边容易刮伤管壁或者皮带表面，长期受力还会让夹片的折弯根部出现应力集中，反复振动后容易产生金属疲劳断裂；如果弧面半径做大了，夹片贴附后只有中间段接触柱面，两端翘起，锁付螺丝时很容易把夹片压变形，反而失去固定效果。这款夹片采用的是对称双安装耳的结构，两个安装耳上的通孔同轴度需要在冲压工序里严格控制，折弯工序要保证两个安装耳处于同一水平面上，不然锁付到安装基面时，会出现一个耳片贴紧基面、另一个耳片悬空的情况，强行拧螺丝的话要么把螺丝拧滑牙，要么把夹片掰变形，导致弧面错位无法抱紧目标管件。

　　从安装边界来看，两个安装耳的外伸长度决定了安装时需要预留的操作空间，通孔的尺寸适配常规的M6或者M8规格的固定螺丝，安装时不需要在基面上开过大的过孔，普通的钣金机架、铝型材框架表面都能直接锁付，不需要额外焊接固定座。弧形段的宽度决定了和被固定件的接触面积，足够的接触宽度可以分散抱紧压力，避免在薄壁塑料管、软质传动皮带表面压出凹痕，影响管路的通流能力或者皮带的传动寿命。和普通的U型管卡相比，这种一体冲压的管带夹没有突出的螺纹段，在设备内部走线时不会刮伤旁边的线束，表面做发黑或者镀锌处理后，在普通车间环境下有足够的防锈能力，不需要额外做表面防护处理。

　　在做三维建模的时候，这类冲压件的折弯系数要根据所选板材的厚度提前校准，很多新手建模时直接按直角折弯算展开尺寸，做出来的样件折弯后弧面半径和安装耳的孔位都会出现偏差，尤其是弧形段的成型，不能直接用直角折弯拼接，要采用连续滚压或者一次冲压成型的工艺保证弧面的顺滑度，折弯根部要留合适的圆角，避免应力集中。另外两个安装耳的平面和弧面的过渡段要做平滑处理，不能有尖锐的冲裁毛刺，不然安装时容易划伤操作人员，也容易割伤接触到的线束或者软管。在实际选型时，除了确认适配直径，还要根据被固定件的重量和设备的振动频率选择合适厚度的板材，普通的轻型管路固定用1.5mm厚度的冷轧板就足够，如果是用于传动皮带张紧或者重型管路固定，就要选2mm以上厚度的板材，同时可以在弧面内侧粘贴橡胶垫，增加摩擦力的同时也能缓冲振动，避免硬接触产生的磨损。很多设备运维人员在现场改造时喜欢用自制的铁皮折成管夹使用，往往因为没有准确计算弧面曲率和折弯位置，用不了多久就会松脱，这种标准化设计的管夹在尺寸精度和结构强度上都有足够的保障，能大幅降低后期的维护更换频率。
