带安装法兰的指握式塑料操作把手

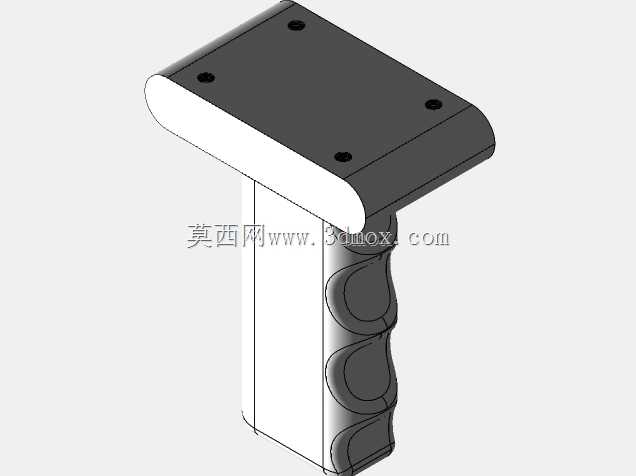

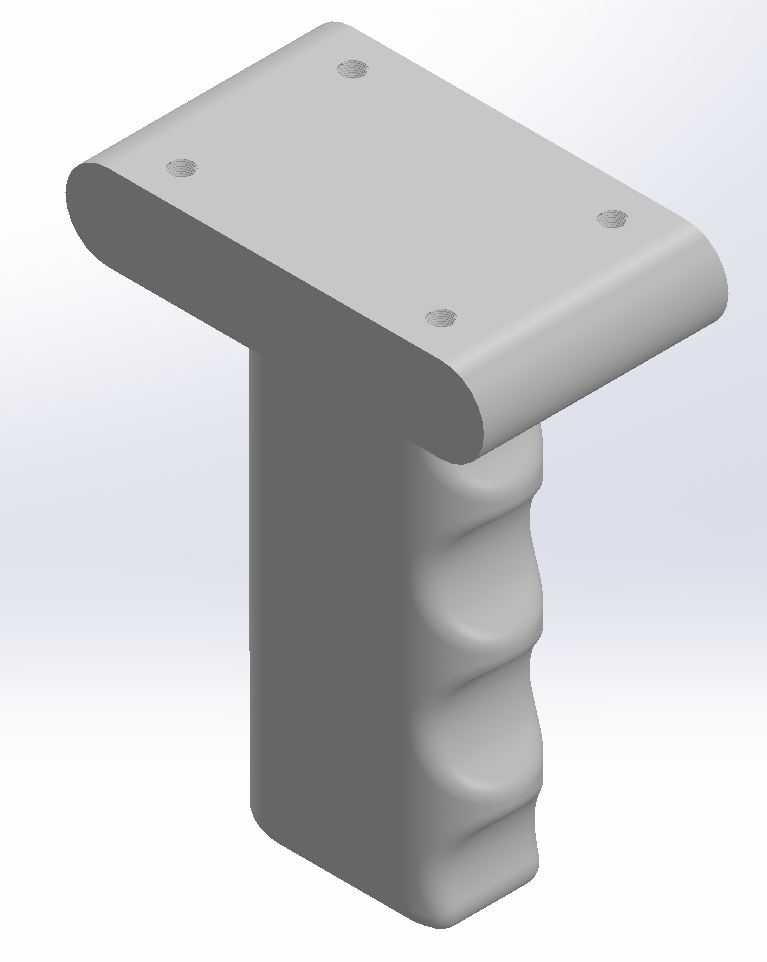

　　这类带安装法兰的指握式塑料把手，多应用在中小型检测设备、传感装置、便携工业仪器的外装操作部位，也常见于需要频繁开合、提拉的小型设备舱门、检测探头支架上，作为操作人员施力的直接接触部件，承担着力传递、操作施力的核心作用，相比金属把手，塑料材质的握持触感更温和，在低温或常温车间环境下不会出现冰手的问题，同时自身重量更轻，不会给安装基体带来额外的载荷负担。从结构设计来看，顶部的安装法兰采用圆角矩形的轮廓设计，四个角位预留了沉头安装孔，安装时可以使用十字盘头螺丝或者内六角沉头螺丝直接固定在设备的安装平面上，沉孔结构能够让螺丝头完全埋入法兰平面内，不会出现凸起刮擦操作人员衣物或者手部的问题，法兰边缘做了大圆弧过渡处理，没有尖锐的棱角，

　　避免操作人员在快速操作时被棱角磕碰划伤。握持段的结构做了贴合人体手指形态的内凹指槽设计，四道连续的弧形凹槽刚好对应除拇指外的四根手指的指腹位置，操作人员握持时手指可以自然嵌入凹槽内，施力时不会出现打滑的问题，即使手上沾有少量的车间油污或者检测残留的水剂，也能保证足够的握持摩擦力，不需要额外做滚花或者包胶处理，一体注塑成型的结构也避免了拼接式把手容易出现的松动、脱落问题。设计过程中首先要考虑的是安装边界的匹配，法兰的安装孔位间距需要和设备基体上的预留安装孔完全对齐，法兰的整体厚度控制在合理范围内，既保证安装后的结构强度，不会在提拉或者施力时出现法兰断裂的问题，也不会因为法兰过厚导致整体突出设备表面过多，影响设备的整体外观协调性。

　　握持段的截面采用近似矩形的过渡设计，和法兰连接的位置做了加厚的圆角过渡，避免应力集中导致的连接处断裂，因为在实际使用中，这个位置是受力最大的部位，操作人员施力时的弯矩全部集中在法兰和握持段的衔接处，加厚过渡的设计可以有效分散应力，提升整体的结构强度。塑料材质的选型一般会选用ABS或者增强尼龙材料，ABS材料的表面光泽度好，成型精度高，适合做外观要求较高的设备外露件，增强尼龙的强度更高，耐磨损性能更好，适合需要频繁施力、承重要求更高的使用场景。在实际的设备装配场景中，这类把手的安装不需要额外的固定支架，直接通过四个螺丝锁紧在设备的外壳或者结构件平面上即可，安装效率很高，后期维护更换也非常方便，只需要拆下四个固定螺丝就可以完成替换，

　　不需要对设备结构做额外的改动。从使用场景的适配性来看，这类把手不仅可以用于静态的提拉操作，也可以用于需要小幅度扳动的操作部位，比如传感器的角度调整支架、小型设备的锁紧扳动部位，指槽结构带来的防滑性能可以保证操作人员在扳动时不需要施加过大的握力就可以完成操作，降低长时间操作带来的手部疲劳。外形尺寸的设计上，握持段的长度刚好适配成年男性的手掌握持宽度，不会因为过短导致握持不充分，也不会因为过长导致整体结构冗余，法兰的尺寸比握持段的截面宽出足够的安装余量，保证四个安装孔的位置有足够的实体壁厚，不会因为螺丝锁附时的压力导致法兰开裂。在三维建模过程中，需要重点注意指槽部分的曲面过渡，保证每个凹槽的弧度自然顺滑，没有突兀的折角，这样不仅注塑成型时更容易脱模，也能提升握持时的触感，法兰上的沉头孔需要和法兰平面保持垂直，避免安装时螺丝出现歪斜，导致锁附不牢固的问题，所有的外边缘都需要做倒圆角处理，除了避免磕碰的安全考虑，也能提升注塑件的成型质量，减少尖角位置的应力开裂问题。
