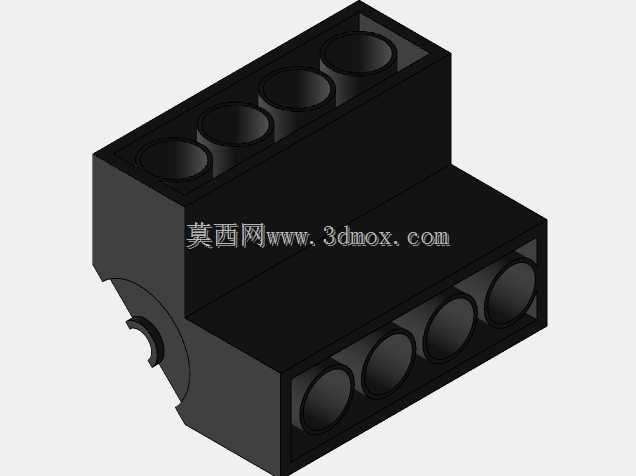

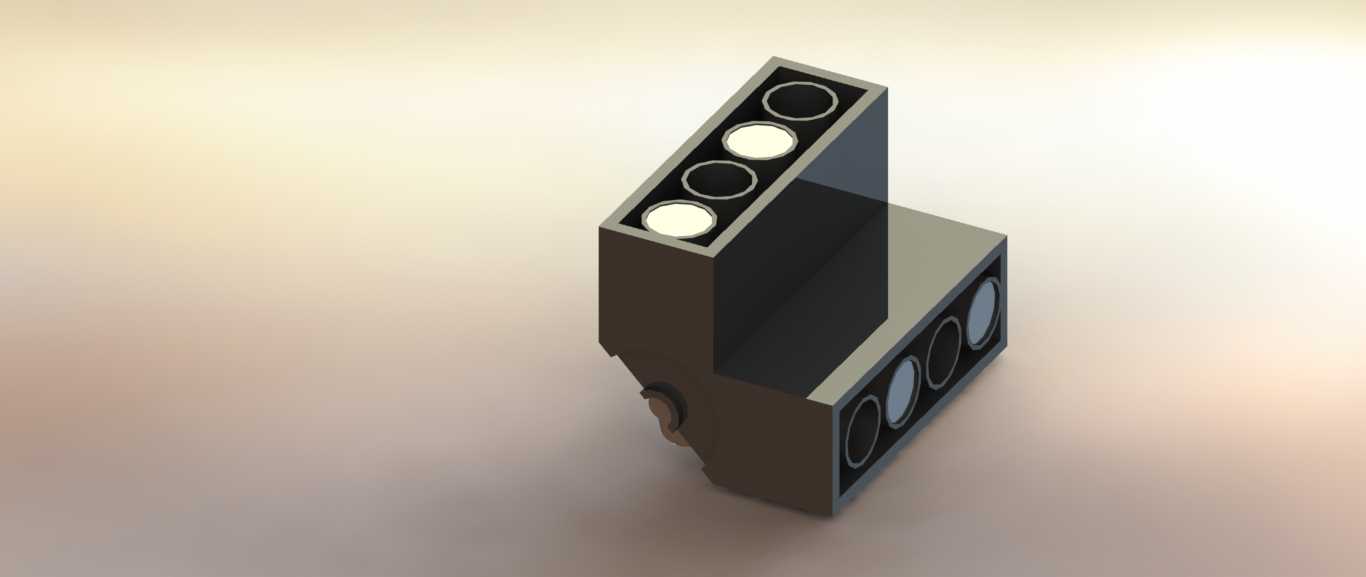

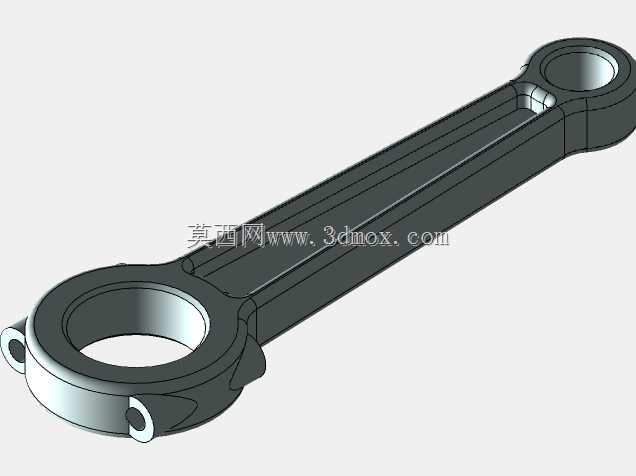

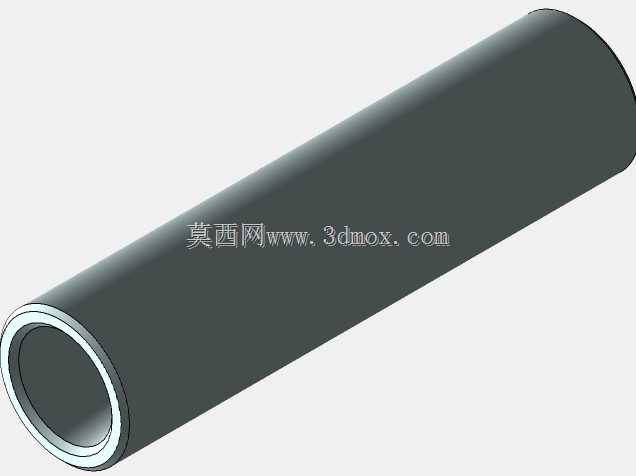

过小的夹角会导致两侧缸盖间距不足,给配气机构的布置留下干涉隐患,过大的夹角则会抬升整机宽度,挤占机舱内转向机构、散热模块的安装空间。从这个模型呈现的结构来看,缸体采用了分体式的主轴承座设计思路,两侧缸筒呈对称V型排布,每个缸筒的外周都预留了足够的壁厚空间,用来集成冷却水道的流通腔体,实际设计中这部分壁厚的取值需要结合缸内最高爆发压力、铸造工艺的成型能力、冷却回路的流量需求综合计算,既要避免壁厚过大导致整机重量冗余,也要防止壁厚不足在高负荷工况下出现缸筒变形、密封失效的问题。在安装边界的考量上,这类缸体的下端面需要与油底壳、主轴承盖形成密封配合,前端面要预留正时机构、水泵、机油泵的安装定位止口,后端面则需要匹配变速箱壳体的连接法兰,在乘用车大排量动力总成的开发流程中,V8动力单元的缸体结构始终是兼顾动力输出平顺性与整机布置紧凑性的核心设计载体,这类夹角布置的八缸结构,最早是为了解决直列八缸机型轴向尺寸过长、难以适配前置后驱车型机舱布局的痛点而演化而来,如今在高性能乘用车型、大型越野装备以及特种作业车辆的动力配套中,依然占据着不可替代的位置。从实际装车的应用场景来看,这类V型缸体需要同时承载两侧各四个气缸的燃烧爆发压力,还要为曲轴连杆机构、配气组件、冷却润滑回路提供稳定的安装基准,因此在结构建模阶段,首先要明确的就是V型夹角的取值逻辑——目前量产机型中常见的90度夹角设计,本质是平衡一阶二阶振动、降低整机高度、优化进排气歧管布置空间的综合选择,

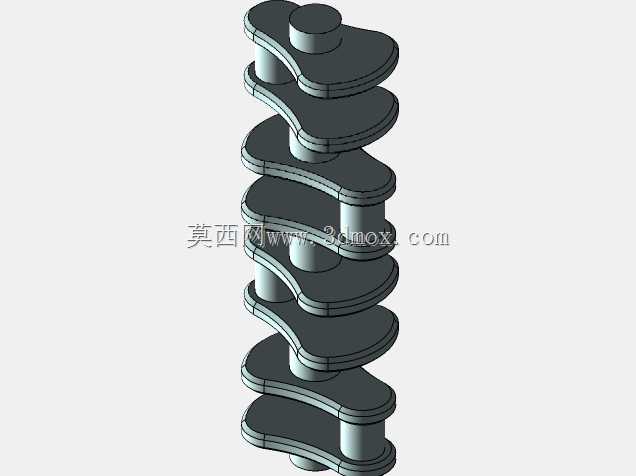

同时两侧缸体的外侧平面要预留发动机悬置的安装凸台,这些安装面的平面度、定位孔的位置度公差,会直接影响整机装配后的同轴度,进而决定动力输出过程中的振动水平与密封可靠性。很多初入结构设计领域的工程师在搭建这类缸体模型时,容易只关注外观的V型排布特征,忽略缸筒之间的壁厚差、主轴承座的加强筋布局、回油通道的走向设计——实际上在高转速工况下,曲轴每旋转一圈就会有八个气缸依次完成做功循环,缸体承受的交变载荷频率远高于四缸机型,主轴承座位置如果没有合理的加强筋结构分散载荷,很容易在长时间高负荷运行后出现应力集中导致的裂纹,而回油通道的设计如果存在拐角过大、流通截面不足的问题,会导致气缸盖位置的机油回流不畅,引发机油消耗过高、积碳增多的故障。

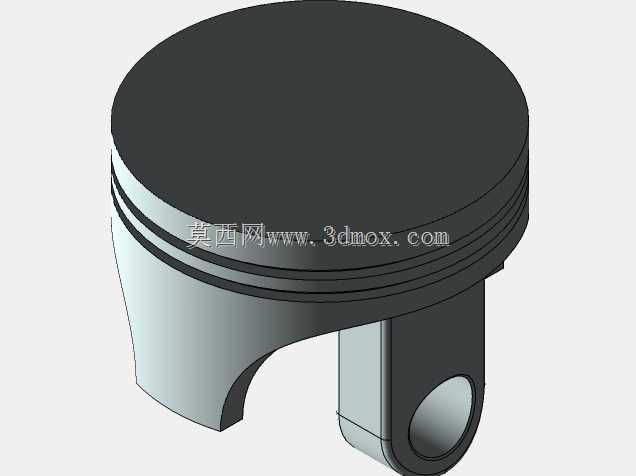

从功能特性的角度来说,这个缸体结构作为V8发动机的核心骨架,所有外围附件的安装定位都要依托缸体上的凸台、螺纹孔、定位销孔来实现,包括进排气歧管的固定点、发电机与空调压缩机的安装支架、机油滤清器与冷却器的接口位置,都需要在缸体建模阶段同步完成布局校核,避免后续装配时出现零部件干涉、检修空间不足的问题。另外在冷却回路的设计上,V型缸体的水道需要同时覆盖两侧八个缸筒的外周区域,保证每个缸筒的工作温度差控制在合理范围内,避免因为冷热不均导致缸筒变形量不一致,出现活塞环密封失效、拉缸等故障,这就要求在缸体内部的水道设计中,合理设置分水结构,让冷却液能够按照预设的流量比例分配到各个缸筒周围,而不是简单地打通腔体就完成设计。在实际的建模过程中,
还要考虑生产制造的工艺可行性,比如缸体的铸造拔模角度、加工面的预留余量、深孔加工的刀具可达性,很多新手设计的缸体模型虽然外观看起来符合V8的排布特征,但实际上根本无法通过铸造或者机加工实现量产,比如内部油道的拐角设计成直角,不仅加工时刀具无法到达,还会在机油流动过程中产生涡流,影响润滑系统的供油效率。还有一个容易被忽略的设计细节是缸体的曲轴箱通风结构,需要在缸体的合适位置设置通风通道,将曲轴箱内的窜气引导到进气系统中参与燃烧,这部分通道的布局既要保证通气顺畅,也要避免机油被气流裹挟带入进气道,导致积碳和排放超标。对于面向改装市场的V8机型来说,缸体的强度冗余设计会比量产民用机型更高,通常会在缸筒外周、主轴承座位置增加额外的加强结构,来承受改装后更高的增压压力与动力输出,这时候缸体的外形尺寸会比普通量产机型稍大,对应的安装边界也需要重新校核,确保能够适配改装车型的机舱空间,不会和周边的车架、散热部件、转向部件产生干涉。
