涡轮螺旋桨航空动力装置结构展示

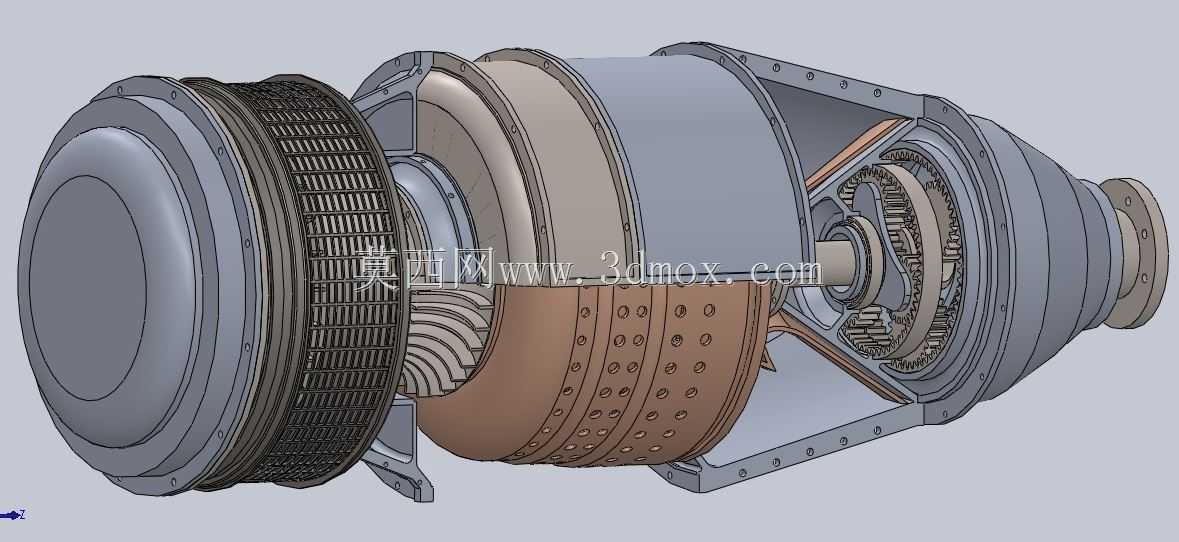

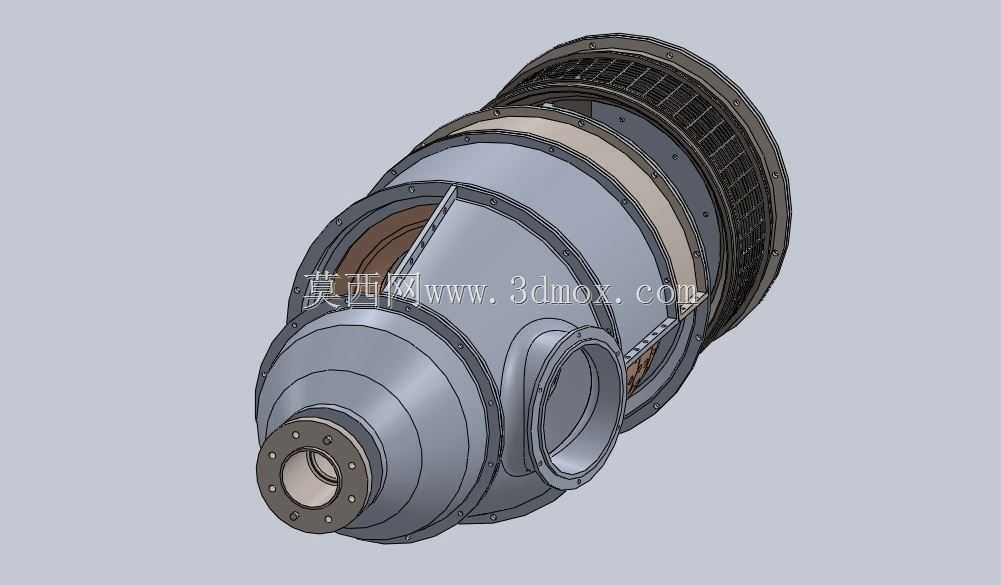

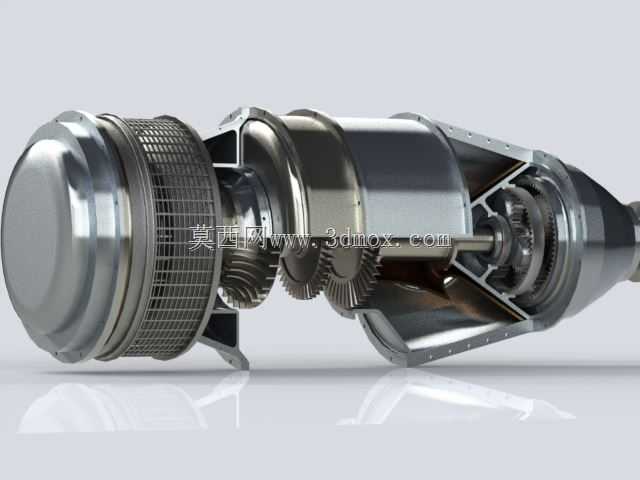

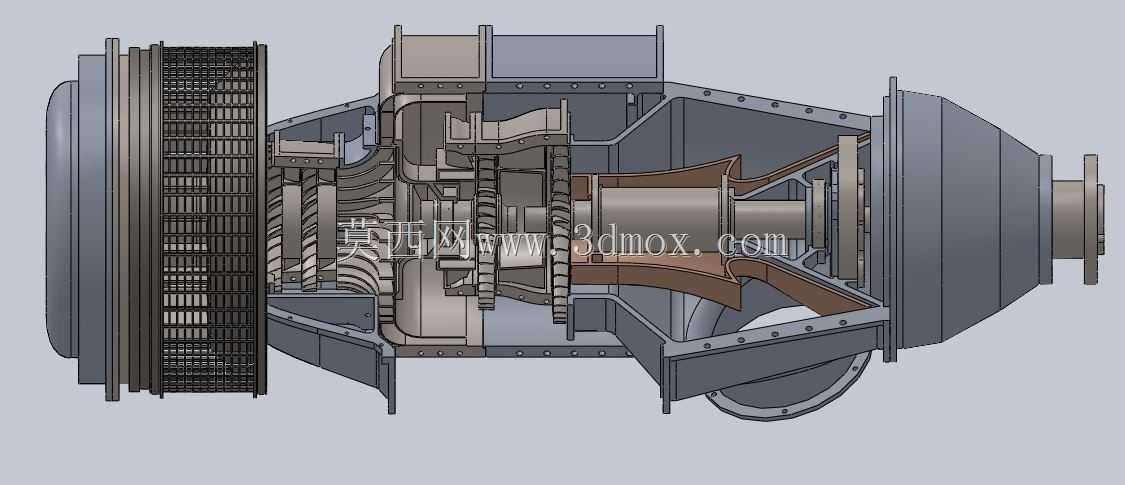

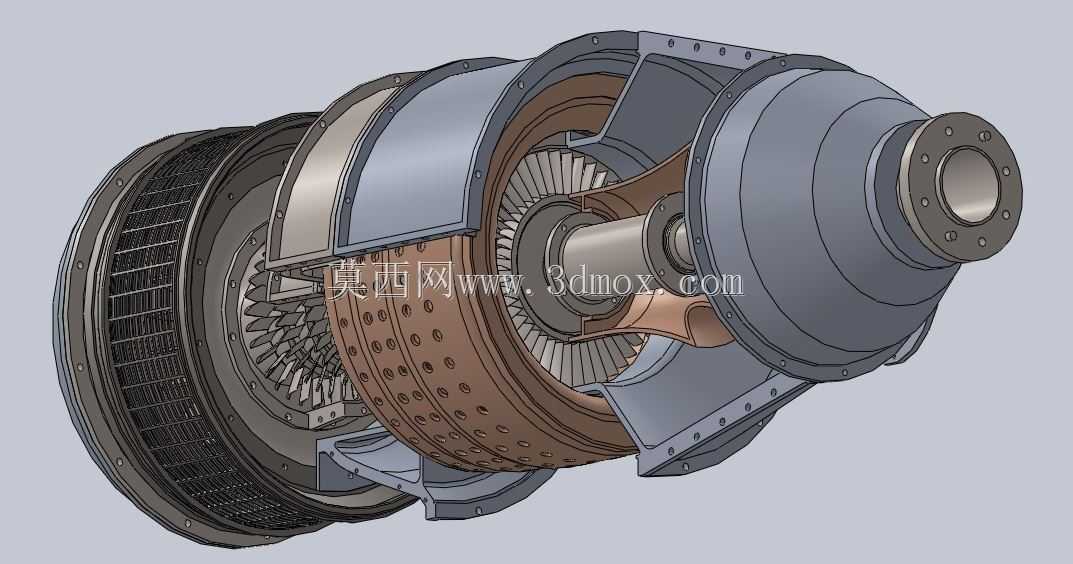

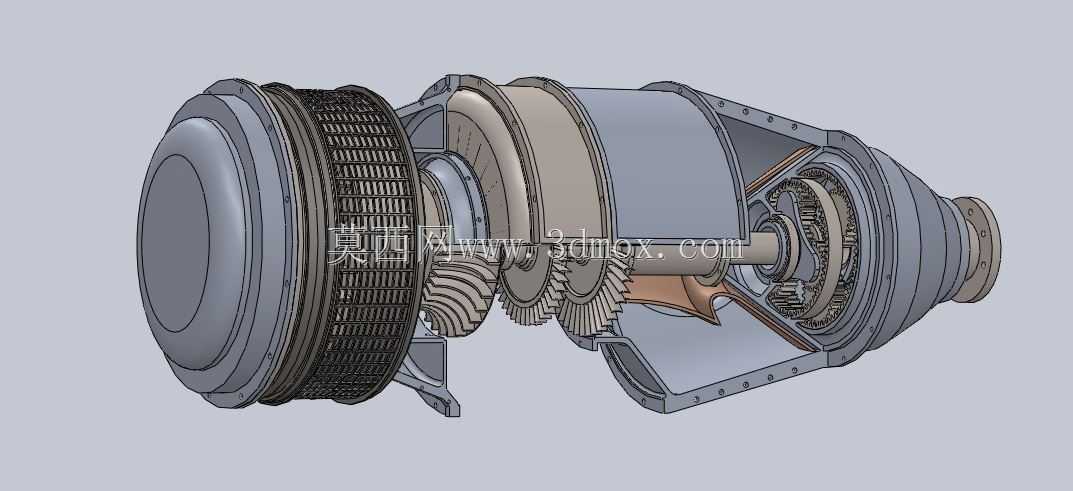

　　在通航固定翼飞机、中短途支线运输机以及部分长航时无人机的动力选型中，涡轮螺旋桨动力装置始终占据着不可替代的位置，这类动力装置的核心设计逻辑，是将涡轮做功后的绝大部分机械能通过减速机构传递给前置螺旋桨，而非依靠高速喷流产生主要推力，这一特性决定了它在亚音速飞行区间内拥有远超涡喷发动机的燃油经济性，也让它成为600km/h时速以下飞行场景的最优动力选择之一。从结构剖面来看，这套动力装置沿轴向依次布置了进气防护网、多级压气机段、环形燃烧室、多级涡轮做功段以及后置的减速齿轮组与功率输出轴，前端的进气防护网采用细密的金属格栅结构，主要作用是在低空飞行场景下拦截空气中的砂石、飞鸟碎屑等异物，避免异物进入高速旋转的压气机叶片造成打叶故障，

　　这一设计在经常执行低空农林作业、地质勘探飞行任务的通航机型上尤为重要，能大幅降低外场飞行的故障概率。压气机段采用轴流加离心的组合级设计，前几级轴流叶片负责对来流空气进行初步加压，提升空气的总压，末级离心叶轮则进一步将空气压力提升至燃烧室工作所需的压力区间，这种组合设计兼顾了轴流压气机的大流量特性与离心压气机的高单级压比优势，能在较小的整机轴向尺寸下实现足够的增压比，适配中小型通航飞机对动力装置紧凑性的要求。环形燃烧室布置在压气机与涡轮段之间，采用气膜冷却结构的火焰筒能在1800K左右的燃气温度下稳定工作，燃烧室头部的燃油喷嘴采用离心雾化设计，能将航空煤油充分雾化后与压气机来流的高压空气均匀混合，保证燃烧效率维持在较高水平，同时降低氮氧化物等污染物的排放，满足现行的航空动力排放要求。涡轮段分为高压涡轮与动力涡轮两个部分，高压涡轮与压气机转子同轴连接，依靠燃烧室喷出的高温燃气驱动高速旋转，带动压气机持续完成进气加压工作，维持整个热力循环的持续运转；动力涡轮则与高压涡轮转子无机械连接，依靠经过高压涡轮做功后的剩余燃气驱动旋转，将燃气的焓降转化为旋转机械能，通过传动轴传递给后置的减速齿轮组。减速齿轮组是这套动力装置的核心传动部件，由于动力涡轮的工作转速通常在每分钟数万转，而螺旋桨的高效工作转速仅为每分钟一千余转，过大的转速差必须通过高精度的减速齿轮组完成匹配，齿轮组采用人字齿与斜齿组合的设计，在传递大扭矩的同时有效降低传动过程中的振动与噪声，

　　避免齿轮啮合的振动传递到机身影响驾乘舒适性，齿轮箱壳体采用高强度铝合金铸造，在保证结构刚度的同时尽可能降低自重，提升动力装置的功重比。从安装边界来看，整机采用法兰式安装边布置在机匣中段的承力环位置，安装边的螺栓孔采用等节距分布设计，能与飞机发动机舱的安装架精准配合，承力环作为整机的主要承力结构，将螺旋桨产生的拉力、整机工作的振动载荷均匀传递到机身结构上，避免局部应力集中造成结构疲劳。整机的外部管路沿机匣外部的走线槽布置，分别负责燃油输送、润滑油冷却循环、引气防冰等功能，所有管路接头采用标准航空快卸接口，方便外场维护时的快速拆装，机匣外部的附件齿轮箱则负责驱动燃油泵、滑油泵、发电机等附件，保证动力装置工作时各个附属系统的正常运转。

　　在实际使用场景中，这类动力装置的输出功率通常覆盖500kW到2000kW区间，既能满足小型4-6座通航私人飞机的动力需求，也能为数十座级的支线通勤飞机提供足够的动力，部分改型还被用于地面的分布式能源发电、海上气垫船动力等场景，依靠稳定的输出特性与较低的油耗表现获得了广泛的应用。在三维建模过程中，需要重点关注各个转子部件的同轴度公差要求，压气机叶片与机匣之间的间隙控制直接影响整机的压气效率，间隙过大会造成漏气损失降低效率，间隙过小则可能在热态工作时因为叶片热膨胀与机匣发生碰磨，造成严重的机械故障；涡轮叶片的冷却通道结构建模需要符合实际的冷却气流走向，才能准确还原叶片的温度场分布，为后续的热应力仿真提供准确的模型基础；减速齿轮组的齿侧间隙、接触斑点位置也是建模时需要重点还原的细节，这些参数直接决定了传动系统的运转平稳性与使用寿命。
