拼接式木质传感器防护外壳结构设计

　　这款拼接式木质防护壳体，主要面向小型嵌入式传感检测单元的外露安装场景，适配室内环境下的温湿度采集、人体感应、光照检测这类民用级传感模块的封装需求，区别于常规注塑成型的塑料外壳，它采用平板板材切割后拼接的结构形式，无需开模即可完成小批量制作，适合原型验证阶段、小批量定制化传感节点的快速封装。从实际使用场景来看，这类壳体常应用在智能家居室内传感节点、创客DIY电子作品、教学实验传感装置上，既可以为内部的电路板、传感元件提供物理防护，避免灰尘触碰、外力磕碰损坏核心元器件，也能通过规整的外观适配家居、办公场所的外露安装需求，不会像裸露电路板那样存在安全隐患或观感杂乱的问题。

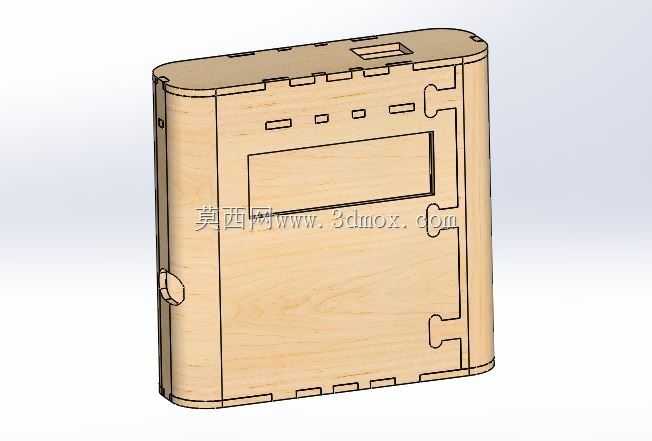

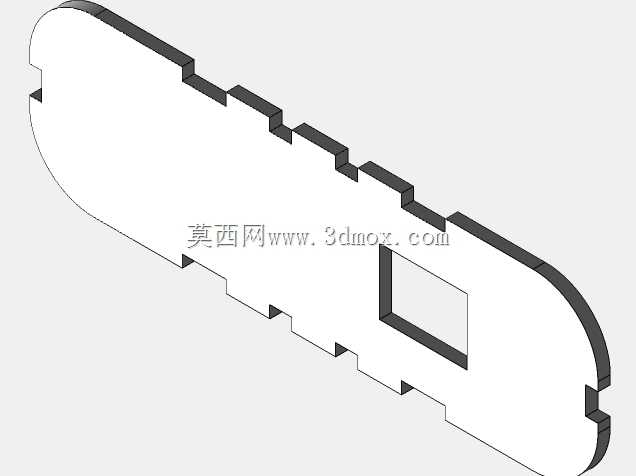

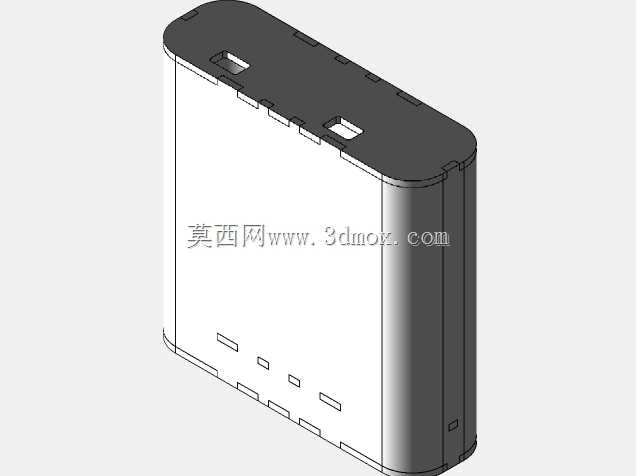

　　在功能特性上，壳体采用无额外紧固件的卡扣拼接逻辑，所有拼接位置都在板材上预制了对应的榫卯卡扣结构，组装时仅需将各板块的卡扣对准压合即可完成整体装配，不需要螺丝、胶水等辅助连接件，既降低了组装难度，也方便后期拆开维护内部的传感模块、更换电池或者调整电路。壳体正面预留了矩形的开窗位置，刚好对应传感模块的显示屏或者感应窗口位置，不会遮挡传感器的检测光路或者显示内容，顶部预留的小尺寸矩形开口，可用于引出USB接线、天线或者功能按键，侧面预留的圆形凸位对应壳体内部的固定柱，可用来锁紧内部的电路板，避免电路板在壳体内晃动移位。壳体边缘做了圆角过渡处理，没有尖锐的棱角，既避免组装和使用过程中划伤操作人员，也能减少板材边角的磕碰崩边问题，提升整体的耐用性。

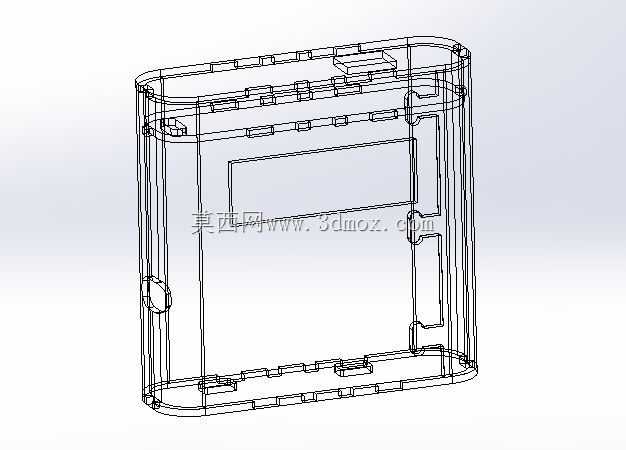

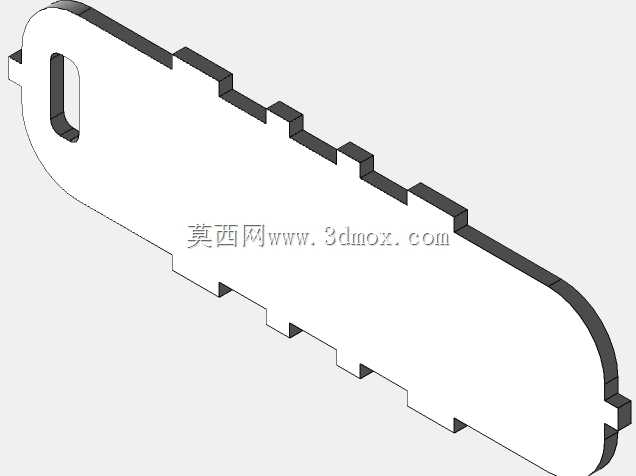

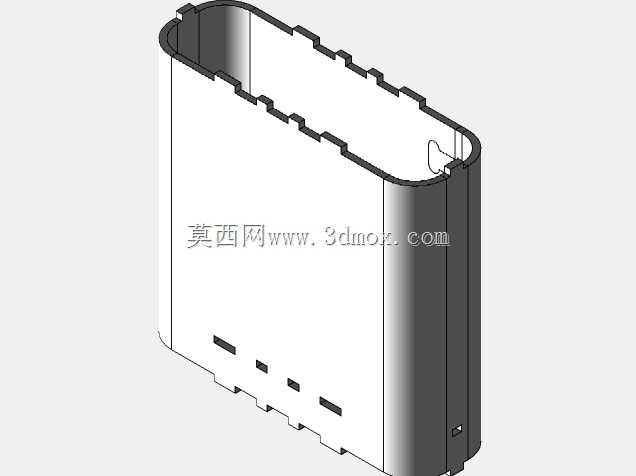

　　从设计思路来看，整个壳体的结构完全围绕平板板材的切割加工工艺展开，所有结构特征都可以通过激光切割或者数控雕刻在2.8mm厚度的中密度纤维板上一次性加工完成，不需要复杂的三维铣削或者二次成型工序，加工时仅需按照展开图切割出各块板材的轮廓和卡扣槽位，即可直接进行组装，加工门槛低，制作周期短，非常适合快速打样。卡扣结构的尺寸设计充分考虑了板材的厚度公差，每个卡扣的配合间隙都预留了合理的装配余量，既不会因为间隙过大导致组装后壳体松散晃动，也不会因为间隙过小导致压合时板材开裂，拼接完成后整体结构具备足够的结构强度，正常手持移动、墙面粘贴安装都不会出现散架问题。内部的腔体空间做了规整化设计，没有多余的凸起结构，可以最大化利用内部空间容纳电路板、电池等组件，同时各块板材拼接后形成的闭合腔体，可以为内部元件提供基础的防尘防护，避免日常使用中浮尘堆积在电路板上影响电路稳定性。

　　在安装边界与尺寸适配方面，这款壳体的整体外形为带圆角的长方体结构，整体尺寸适配常规的小型传感电路板，内部腔体的长宽尺寸可以容纳最大70mm*50mm的印制电路板，内部净空高度可容纳最高15mm的元件，包括常见的直插电容、接线端子等元件都不会和壳体发生干涉。安装时既可以通过背面的双面胶直接粘贴在墙面、柜体表面，也可以通过侧面预留的小孔位用自攻螺丝进行固定，安装位置不需要预留太大的操作空间，仅需比壳体外形大5mm的操作间隙即可完成安装固定。需要注意的是，这类木质板材外壳不适合在高湿度、户外露天的场景下使用，板材受潮后容易出现变形涨开的问题，卡扣配合的结构也会因为板材膨胀出现松动，因此仅适配干燥的室内环境使用。在建模过程中，所有卡扣的配合尺寸都做了装配干涉检查，各块板材拼接时不会出现特征重叠无法装配的问题，展开后的各块板材都可以在标准幅面的板材上排料加工，材料利用率较高，不会产生过多的边角废料。
