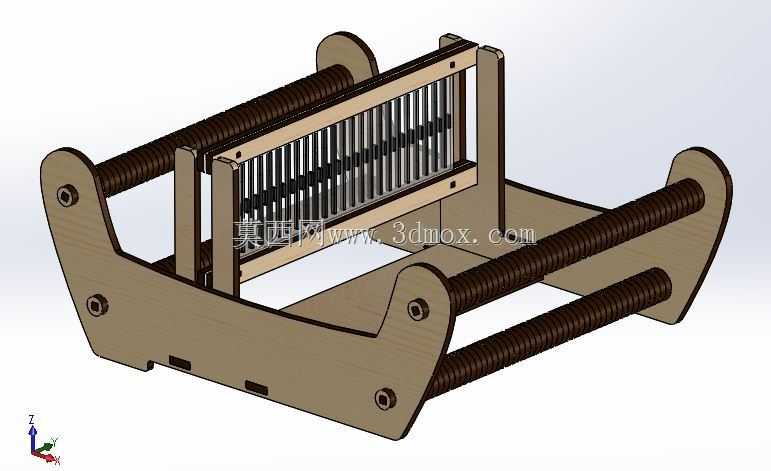

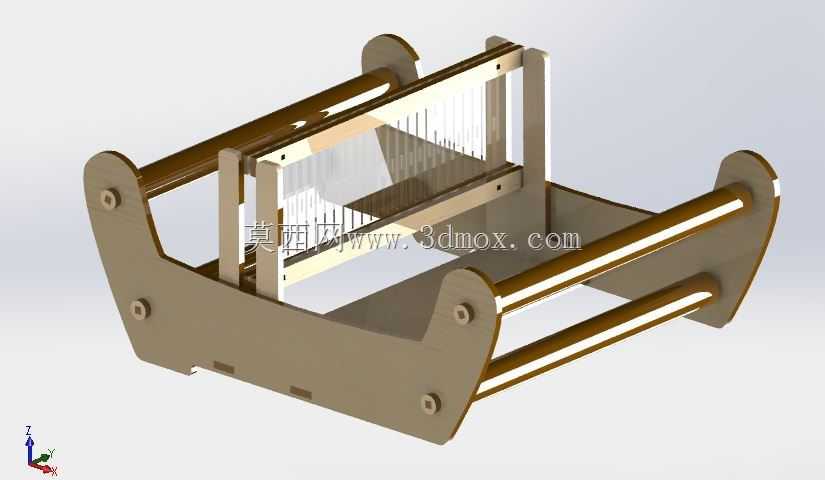

小型手工织布机激光切割拼装结构

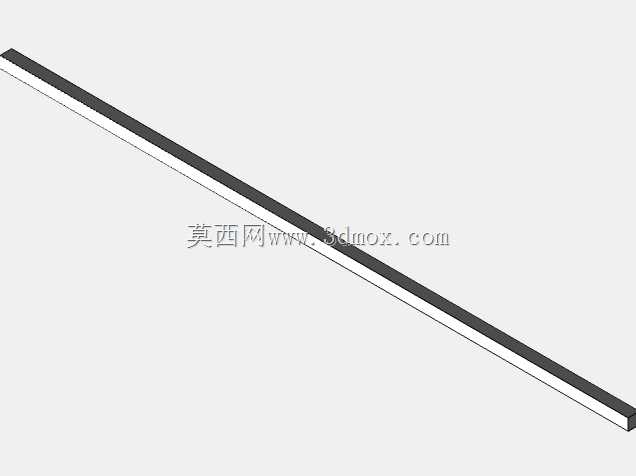

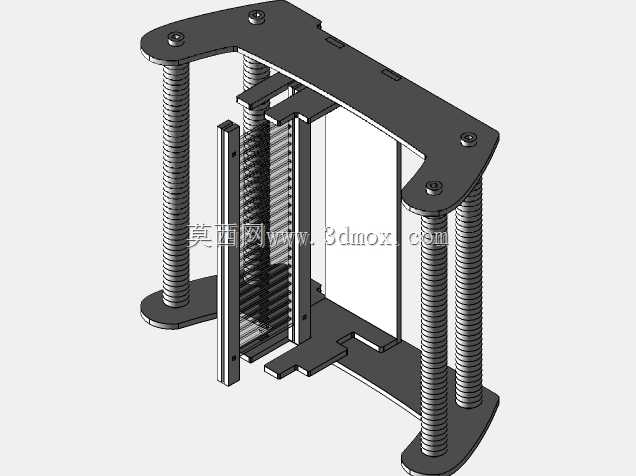

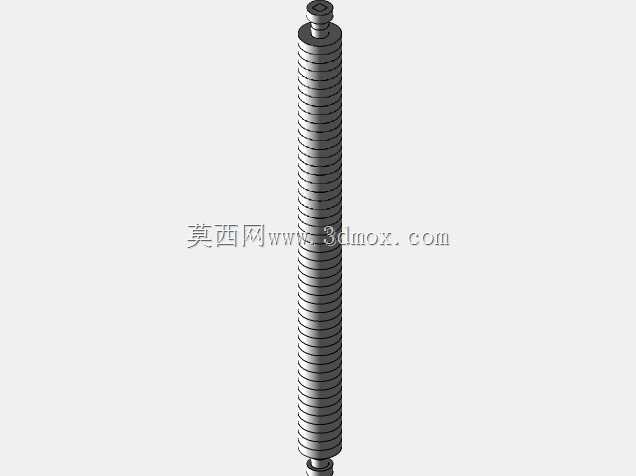

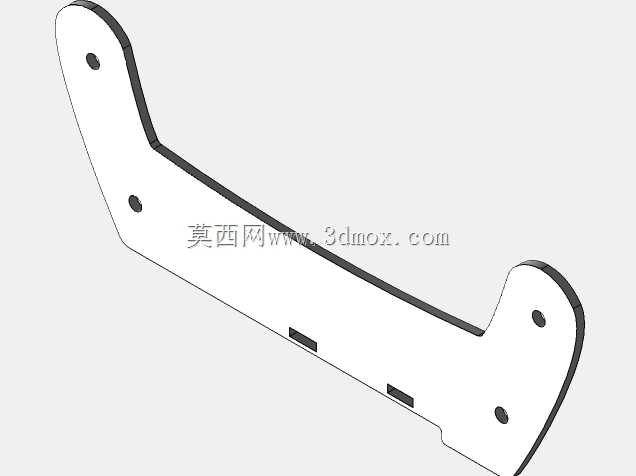

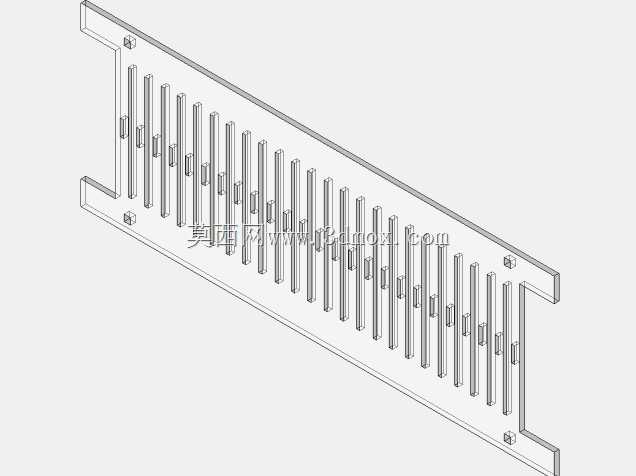

　　这款小型手工织造设备的整体框架采用6毫米厚度中密度纤维板作为主材，通过激光切割工艺完成所有板件的轮廓加工与安装孔位预留，无需额外金属连接件即可完成整机组装，适配个人手工创作、小型织物工坊的打样与小批量织造需求，尤其适合窄幅织物、创意织带类产品的手工制作场景。从结构设计逻辑来看，整机采用对称式侧板作为核心承载基础，两侧板上预留的同轴圆孔分别对应经轴、卷布轴以及分绞装置的安装位，所有轴类部件均采用圆棒材质，与侧板孔位采用间隙配合设计，既保证轴件转动时的顺滑度，又能避免装配后出现轴向窜动问题。设备中部的分绞梳采用等间距开槽设计，槽位间距根据常见手工织造的经纱密度设置，能够将经纱均匀分隔，避免织造过程中出现经纱缠绕、排布不均的问题，

　　同时梳齿部分做了圆角过渡处理，防止穿纱时刮断纱线。两侧板之间的横向连接杆一方面起到框架加固作用，避免侧板受轴件拉力出现外张变形，另一方面也可作为织造过程中的辅助握持位，方便操作人员调整设备角度、更换纱线卷。设备底部的承托结构采用一体化弯折（板材切割后折边）设计，无需额外支撑脚即可平稳放置在常规工作台面上，底部预留的开槽既可以减轻整体重量，也能方便织造过程中掉落的纱线碎屑排出，避免碎屑堆积在框架内部影响轴件转动。从安装边界来看，整机组装完成后的外形尺寸适配常规桌面操作空间，不需要额外的固定安装工序，放置在水平台面即可使用，经轴与卷布轴的长度匹配窄幅织物的织造宽度，能够满足宽度在30厘米以内的织物织造需求，

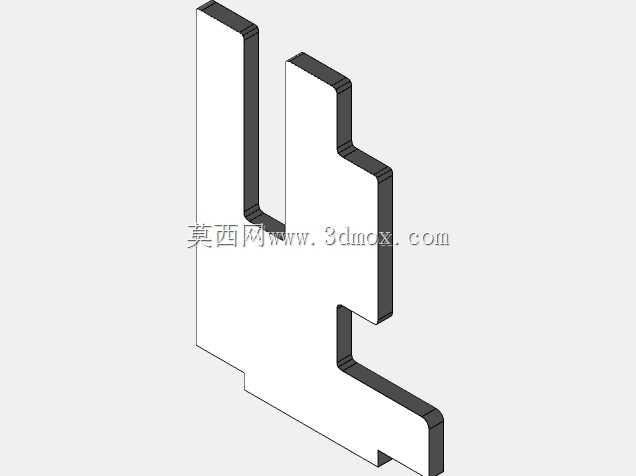

　　对于个人创作者制作小尺寸织物样品、教学场景下的织造原理演示都有较好的适配性。设计过程中充分考虑了板材加工的工艺特性，所有板件的连接部位均采用卡槽式拼接结构，不需要额外的紧固件或者粘接剂，仅靠板件之间的卡接配合即可完成框架组装，既降低了组装难度，也方便后期拆解收纳。轴件的端部做了定位槽设计，组装后可以通过侧板上的紧定孔位插入小直径销钉完成轴件的轴向定位，防止织造过程中轴件转动时从侧板孔位脱出。分绞装置的安装位设置了可调节的卡槽，能够根据织造的织物厚度、经纱张力调整分绞梳的前后位置，适配不同材质纱线的织造需求，比如棉线、亚麻线、细羊毛线等不同材质的经纱，都可以通过调整分绞梳位置获得合适的开口角度，方便纬纱的穿入操作。在实际使用场景中，

　　这类小型手工织机不需要外接动力，完全依靠手动操作完成送经、开口、引纬、卷取的全流程织造动作，对于没有大型织造设备的个人创作者、手工爱好者来说，能够以极低的成本完成小型织物的制作，同时因为所有板件都是平板切割加工，加工成本低、加工周期短，也适合作为开源手工项目进行推广，用户拿到切割好的板件后，对照装配说明即可在短时间内完成整机组装，不需要复杂的工具或者专业的装配技能。框架的边角位置全部做了圆弧倒角处理，避免组装和使用过程中尖锐边角划伤操作人员，所有孔位的公差都根据中密度纤维板的切割特性做了适配调整，既不会因为孔位过小导致轴件无法装入，也不会因为孔位过大导致轴件晃动，影响织造过程中的经纱张力稳定性。经轴上预留的纱线固定槽，可以方便地将经纱卷固定在轴上，卷布轴上同样设置了对应的固定结构，能够将织好的织物平整卷收，避免织物出现褶皱或者张力不均的问题。两侧板上的轴位孔按照送经、分绞、卷取的工艺顺序排布，符合手工织造的操作动线，操作人员坐在设备前方即可完成所有操作动作，不需要频繁调整姿势，长时间操作也不容易产生疲劳感。
