机加工外螺纹阶梯轴结构练习模型

　　在常规机械结构的传动、连接场景中，这类带外螺纹的阶梯轴类零件是极为常见的基础构件，小到小型检测设备的调节机构，大到流体管路的接插件定位、小型传动模组的轴向限位结构，都能见到这类结构的身影。不同于标准件的统一尺寸参数，这类定制化的机加工螺纹轴往往需要匹配特定的安装空间，因此建模阶段对各段轴径、长度、螺纹段长度的尺寸把控，直接决定了后续零件加工、装配环节的可行性。

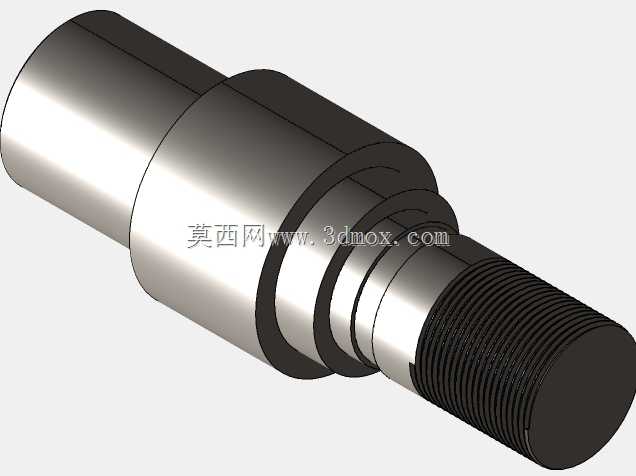

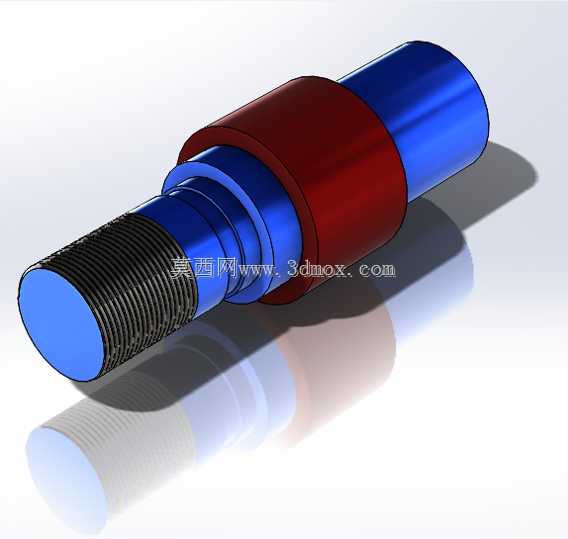

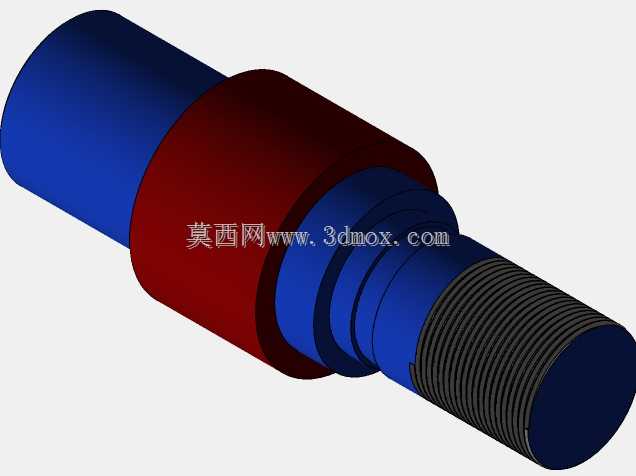

　　从结构设计逻辑来看，该零件采用多段阶梯式布局，各段轴径依次变化，不同轴肩位置承担不同的功能：大直径段可作为轴向定位的贴合面，在装配时与配套的轴承内圈、隔套或者安装座端面抵接，实现轴向位置的精准限位，避免轴件工作时出现窜动；中间过渡段的直径梯度变化，既兼顾了零件整体的减重需求，也能在装配时为不同内径的配套零件提供安装基准，减少装配时的找正时间；末端的外螺纹段则主要用于配套锁紧螺母，实现装配后整套组件的轴向锁固，部分应用场景下也可通过螺纹段实现小范围的轴向位置调节，适配不同的装配间隙需求。

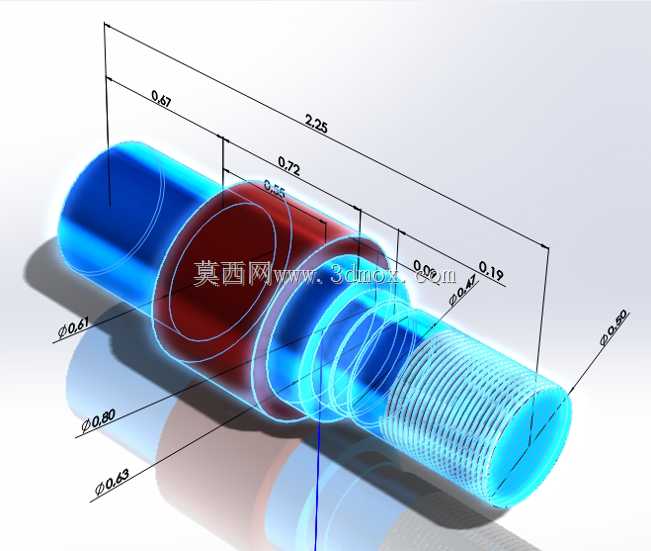

　　尺寸设计上，各段轴径的公差配合需要结合实际安装场景确定，比如与滚动轴承配合的轴段需采用基孔制过渡配合，保证轴承内圈与轴的同步转动，避免跑圈内圈磨损；与密封件配合的轴段则需要控制表面粗糙度，防止密封件过早磨损失效；螺纹段的大径、中径、小径尺寸需符合普通螺纹的公差标准，保证与配套螺母的旋合顺畅，同时避免螺纹间隙过大导致的锁固失效。各段长度尺寸的设定需要严格匹配安装腔体的深度，轴肩位置的退刀槽、螺纹段的收尾长度都符合机加工的工艺要求，不会出现无法加工的死角，比如螺纹末端的退刀槽宽度足够让螺纹车刀顺利退刀，各轴肩处的倒角既可以去除加工毛刺，也能在装配时起到导向作用，方便配套零件顺利套入轴段。

　　建模练习过程中，这类零件可以帮助初学者快速掌握旋转凸台、螺纹扫描、倒角、尺寸标注等基础建模工具的使用，理解机加工零件的工艺约束对结构设计的影响——很多新手建模时容易忽略退刀槽、倒角这类细节结构，导致后续生成的加工图纸无法直接用于生产，而通过这类贴近实际加工需求的模型练习，能快速建立工艺与设计联动的思维，避免出现设计脱离生产实际的问题。在实际项目应用中，这类轴件的材料选择多根据使用场景确定，普通传动场景下选用45号钢调质处理即可满足强度要求，有耐腐蚀需求的场景则可以选用不锈钢材质，有轻量化需求的场景也可采用铝合金加工后做表面阳极氧化处理，不同材料的加工参数差异也需要在建模阶段同步考虑，比如铝合金零件的螺纹段可以适当增加旋合长度，提升螺纹连接的强度。

　　从安装边界来看，该零件的最大外圆直径决定了安装座的内孔最小尺寸，总长度决定了安装腔体的轴向预留空间，螺纹段的长度决定了锁紧螺母的调节行程，各轴肩的位置尺寸则决定了配套零件在轴上的安装位置，所有尺寸的公差累积都需要在建模阶段做公差分析，避免装配时出现零件干涉、锁固不到位的问题。比如当轴上同时安装轴承、隔套、齿轮多个零件时，各零件的宽度尺寸公差与轴段长度公差的累积，需要保证锁紧螺母旋紧后所有零件都能被可靠压紧，不会出现轴向间隙。这类看似简单的轴类零件，实则涵盖了机械设计中最基础的公差配合、工艺性设计、装配约束等核心知识点，不管是用于建模练习还是小型项目的结构参考，都有很强的实用价值。
