阶梯式带键槽空心驱动轴结构设计

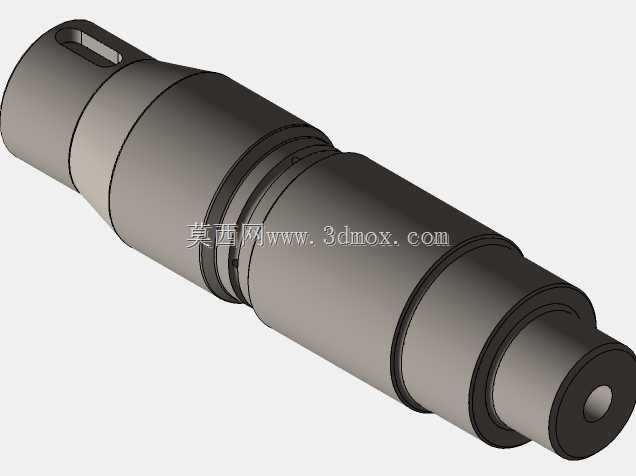

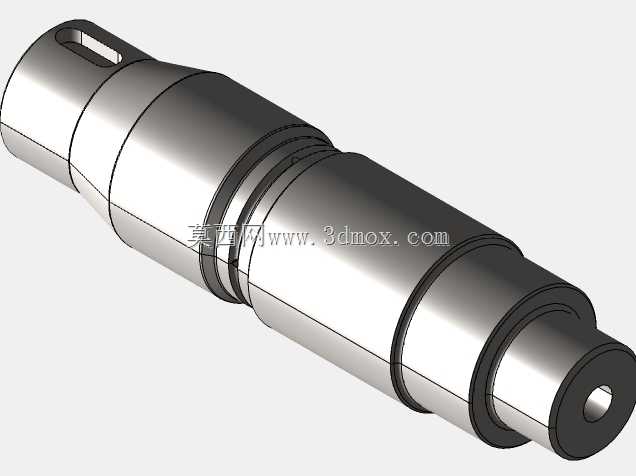

　　在各类回转传动系统中，驱动轴是承担扭矩传递、支撑回转部件的核心受力零件，这款阶梯式空心驱动轴的设计，完全围绕中小功率传动场景的实际载荷特性展开，适配传感器配套传动模组、小型精密输送机构、仪表类回转装置的安装使用需求。从结构布局来看，该轴采用多阶阶梯式变径设计，不同轴段的直径差完全匹配对应安装位的零件配合公差要求：最外侧的小直径轴段为轴承安装位，轴颈表面粗糙度控制在适合滚动轴承过盈配合的精度区间，轴肩位置预留了轴承内圈的定位贴合面，定位轴肩的高度严格遵循轴承安装的标准规范，既保证轴承装配后的轴向定位可靠性，又不会因为轴肩过高影响轴承的拆卸维护。靠近轴端的位置设计有标准平键键槽，键槽的对称度公差、

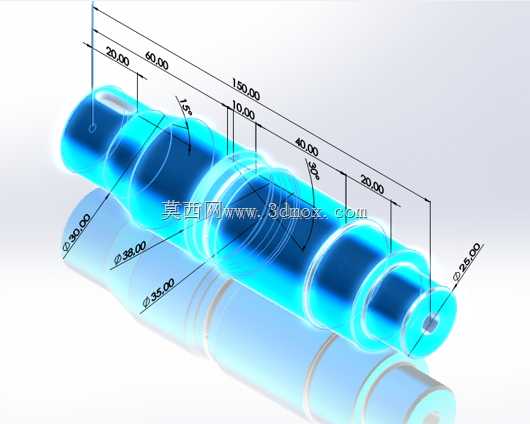

　　槽深尺寸均按照通用传动平键的配合要求设定，能够实现与带轮、联轴器或者传动齿轮的周向固定，避免扭矩传递过程中出现配合打滑的问题。轴体采用空心结构设计，并非单纯为了减重：一方面空心内腔可以穿设传感器信号线、冷却管路或者润滑通道，适配仪表类、传感类集成设备的走线需求，另一方面在同等材料用量的前提下，空心轴的抗扭截面系数相比同外径实心轴下降幅度极小，却能大幅降低轴体自身的转动惯量，对于需要频繁启停、正反转切换的精密传动场景来说，能够有效降低驱动端的动态载荷冲击，提升传动响应速度。从安装边界来看，各轴段的轴向长度尺寸经过精准匹配，相邻轴段之间的过渡圆角采用了大圆弧过渡设计，避免轴径突变位置产生应力集中，在长期承受交变扭转载荷、

　　径向弯曲载荷的工况下，能够有效降低轴体疲劳断裂的风险。轴的两端端面均设计有倒角，方便装配过程中轴承、密封件、传动轮的顺利导入，避免装配时尖锐棱边刮伤配合零件的内孔表面。实际应用中，这类驱动轴常配套在精密检测设备的传感回转机构、小型自动化生产线的分度输送单元、实验仪器的动力输出端使用，既可以单独作为扭矩传递零件使用，也可以配合轴套、锁紧螺母实现轴上零件的轴向位置微调，适配不同安装间距的传动布局需求。设计过程中充分考虑了加工工艺性：所有轴段的同轴度公差统一基准，一次装夹即可完成大部分外圆面的车削加工，键槽位置可通过铣床一次加工成型，不需要复杂的专用工装，普通机加工设备即可完成全工序加工，量产时的加工成本控制难度较低。

　　轴体的材质选型适配常规45号钢或者40Cr调质处理的工艺路线，表面硬度可以根据实际载荷需求调整，对于有耐磨要求的轴承安装位，还可以额外增加高频淬火处理，提升轴颈表面的耐磨性能，延长零件的整体使用寿命。不同于常规等直径轴的设计，这款阶梯轴的每一处直径变化都对应明确的装配功能，没有多余的结构设计，整体结构紧凑，径向占用空间小，能够在狭小的设备安装腔体内完成动力传递功能，尤其适合对设备体积有严格限制的仪表类、传感类精密设备使用。在装配逻辑上，轴上零件的装配顺序可以从轴的两端分别进行，轴承、密封件、传动轮依次套入对应轴段后，通过轴肩和轴端挡圈实现轴向固定，不需要额外设计复杂的锁紧结构，装配流程简单，后期维护拆卸也十分便捷。
