带专属标识的异形装饰合页三维建模作品

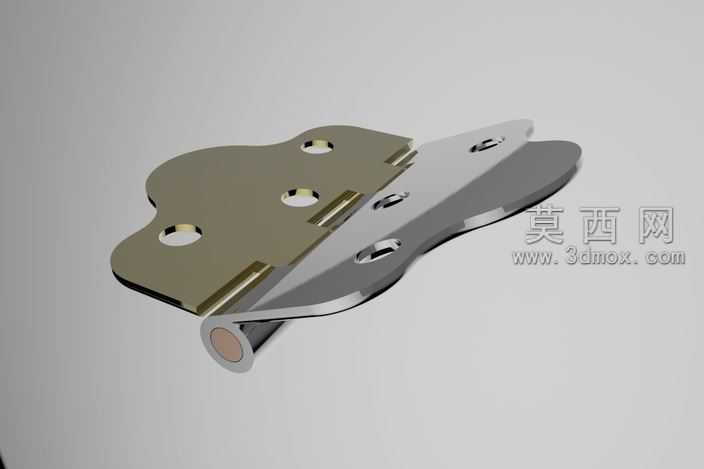

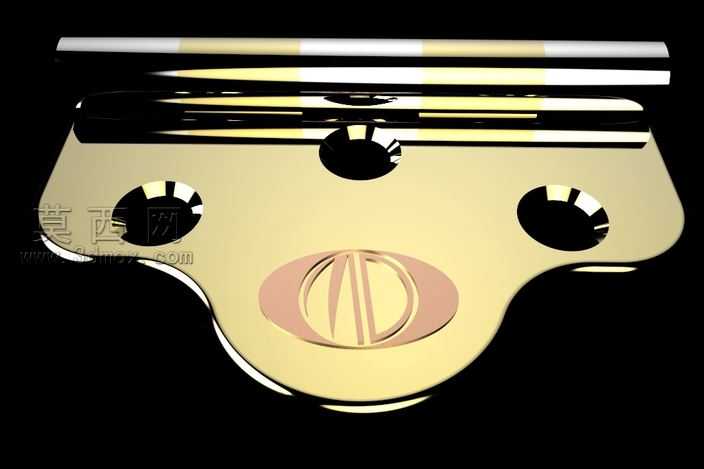

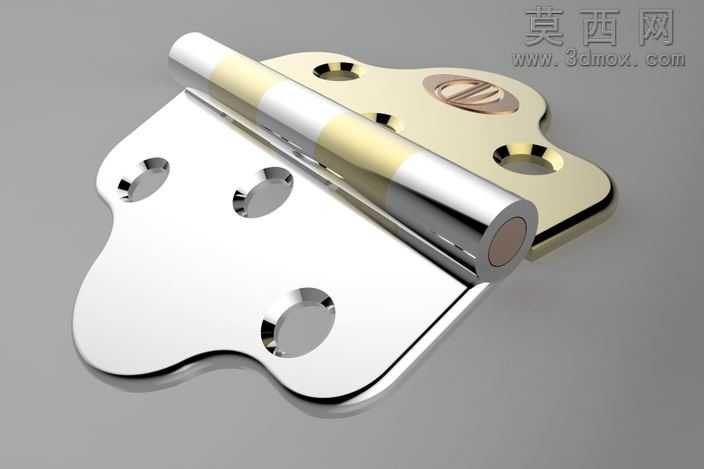

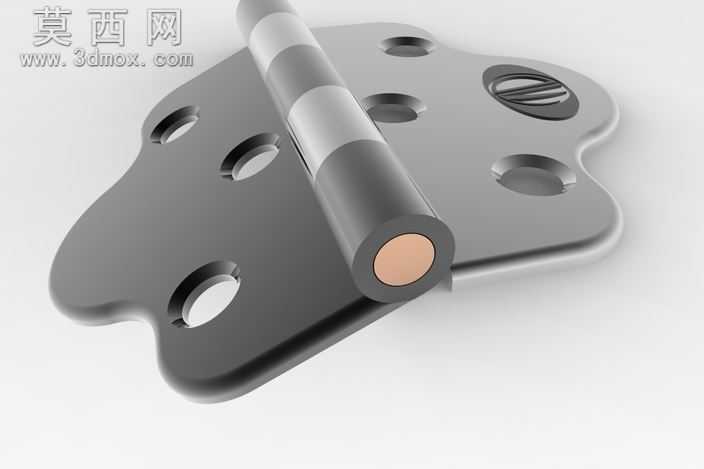

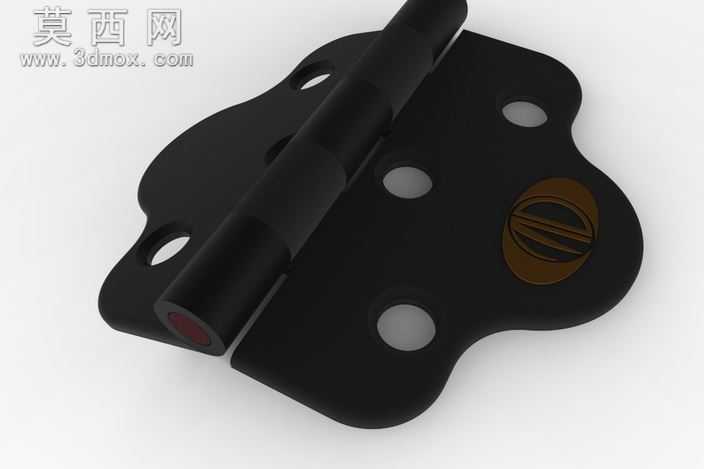

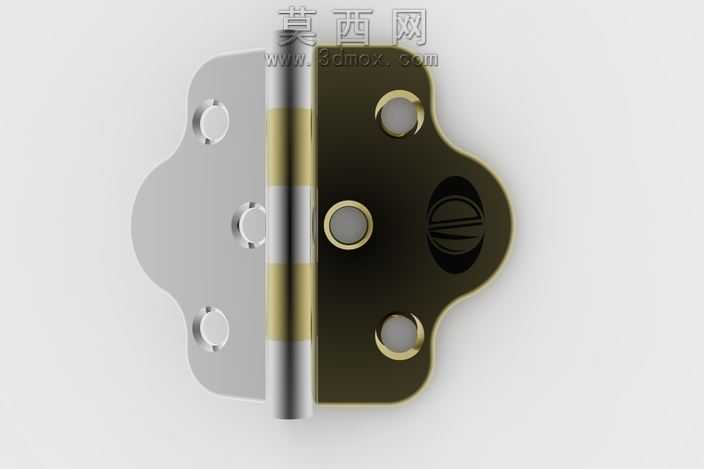

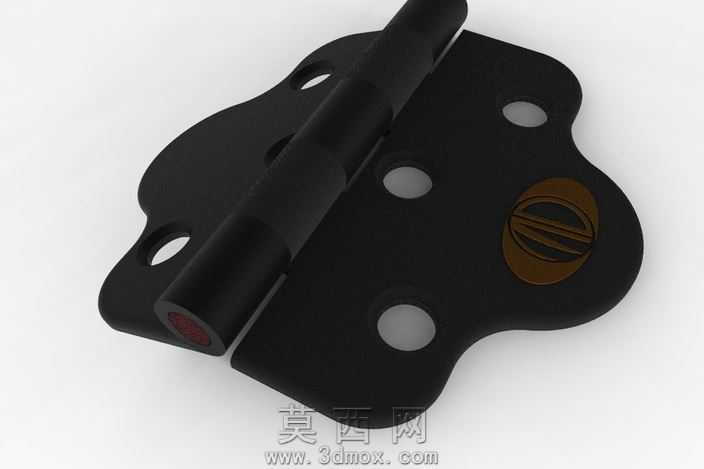

本作品为一款带专属标识的异形装饰合页三维建模成果，建模过程以SolidWorks为核心工具，遵循工业五金产品的标准化建模逻辑，同时兼顾装饰性设计的细节还原。建模初期先梳理合页的功能结构逻辑：合页作为实现两个部件绕轴转动的连接件，核心结构包含两个页片、中间的铰接转轴、安装固定孔位，在此基础上针对本款产品的异形轮廓做参数化草图绘制，先绘制单侧页片的外轮廓曲线，对页片边缘做圆角过渡处理，避免尖锐棱角带来的安全隐患，同时匹配装饰性的流畅造型需求。页片上的安装孔位按照实际五金安装的标准间距排布，孔位做沉头孔结构设计，保证安装后螺丝头部可以完全埋入页片内部，不会突出影响合页的转动与外观平整性。中间铰接部分采用同轴心的筒状结构设计，转轴与筒状铰接位做间隙配合的参数设置，预留合理的转动公差，模拟真实合页的开合活动空间，保证模型装配后可以实现顺畅的转动效果。材质渲染阶段，页片主体采用哑光黑色金属材质，调整材质的粗糙度、金属度参数，还原五金喷塑或氧化发黑的表面质感，光线照射下呈现柔和的漫反射效果，没有过度刺眼的高光，符合家用装饰五金的常见表面处理效果。页片表面的专属标识做独立的材质区分，采用古铜色金属材质，与黑色页片形成色彩与质感的对比，标识部分做轻微的浮雕凸起处理，还原真实产品上的徽标压印或镶嵌效果，细节处还原标识内部的线条造型，保证标识的辨识度。整体建模过程严格按照1:1的实物比例进行参数设置，所有结构尺寸符合门窗五金的通用安装规范，既可以作为产品设计阶段的效果展示使用，也可以导出工程图用于后续的生产加工参考。模型的装配关系做了完整的配合约束，铰接部分的同轴心配合、页片的平面配合都设置到位，可直接用于开合动画的制作，展示合页的实际工作状态。
