商用全自动咖啡饮品制备设备结构设计

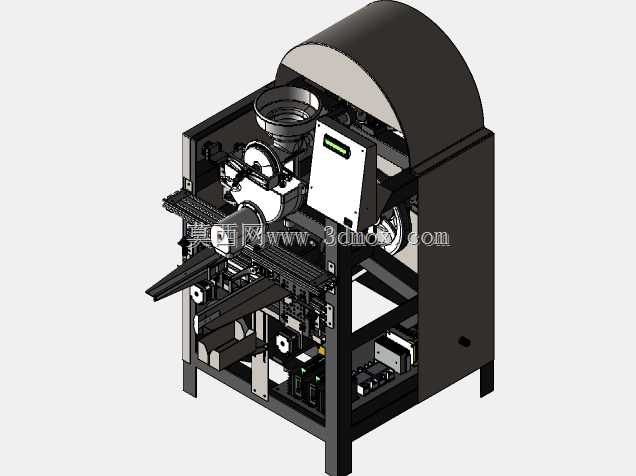

　　在连锁咖啡门店、便利店现制饮品区、写字楼自助服务区这类场景里，单靠人工完成咖啡豆研磨、定量填压、萃取、出杯全流程，不仅出品稳定性受操作人员熟练度影响，高峰时段的出餐效率也很难匹配客流需求，这套全自动咖啡制备设备的结构设计，正是瞄准这类商用场景的痛点展开。从三维结构来看，设备整体采用立式框架布局，底部为方钢焊接成型的承力机架，四个支脚预留了可调脚杯安装位，安装时可根据地面平整度调整水平度，避免内部输送、研磨组件因倾斜出现卡滞或计量偏差；机架整体宽度控制在650mm区间，深度720mm，整机高度1350mm，这个尺寸边界刚好适配多数商用场景的标准操作台面预留空间，不需要额外改造场地，背部预留的50mm走线间隙，也能满足电源、

　　进水管路的布设需求，不会出现管线挤压弯折的问题。设备上部的弧形护罩采用薄钢板折弯成型，既可以将研磨组件、落料通道完全封闭，避免粉尘落入饮品制备区，弧形的顶部造型也不会在人员操作时形成磕碰尖角，护罩采用快拆式卡扣固定，日常维护时不需要借助专用工具就能掀开，清理研磨残留的咖啡粉渣。核心功能模块的排布上，最上方的锥形料斗用于存储烘焙完成的咖啡豆，料斗内壁做了镜面抛光处理，倾斜角度设置为42度，刚好大于咖啡豆的自然堆积角，能保证咖啡豆依靠自重顺畅滑落到下方的研磨组件中，不会出现积料搭桥的问题；研磨组件采用盘式磨豆结构，安装位置做了减震胶垫隔离，避免研磨时的振动传递到下方的萃取机构，影响粉饼压实的平整度。

　　研磨后的咖啡粉会通过定量输送通道落到下方的粉碗位置，配套的平置压实机构采用直线导轨导向，压头的下压行程通过硬限位做了固定，保证每一次的粉饼压实密度偏差控制在5%以内，这也是保证咖啡萃取浓度稳定的核心结构设计。设备中部的横向输送结构，负责将空置纸杯从侧边的杯仓位置输送到萃取头下方，输送链板上做了和标准纸杯底部匹配的定位凹槽，杯子放置后不会因为输送过程的晃动出现偏移，避免萃取时热水喷溅到杯外；萃取完成后，输送机构会将成品杯推到前端的取餐口位置，整个流程不需要人工介入操作。设备侧部安装的控制盒采用嵌入式安装，面板上预留了显示屏和操作按键的安装位，控制盒内部预留了PLC、继电器等电气元件的安装空间，强弱电走线通过机架内部的线槽做了分隔，

　　避免信号干扰。从结构设计的细节来看，所有和咖啡粉、饮品接触的部件都采用了快拆式的安装结构，不需要工具就能拆下清洗，符合食品加工设备的卫生维护要求；设备底部预留了120mm的空腔，既可以安装接水盘承接洒落的废液，也方便清洁人员清理地面的杂物，不会出现卫生死角。这套结构在设计时充分考虑了商用场景的连续作业需求，所有运动部件的轴承都采用了密封式深沟球轴承，能适应咖啡粉较多的作业环境，减少粉尘进入轴承造成的磨损；传动部分采用同步带传动，相比齿轮传动噪音更低，也不需要频繁添加润滑油，避免油污污染饮品。在实际选型参考时，结构设计人员可以直接参考这套设备的模块排布逻辑，根据自身需求调整料斗容量、萃取头数量，比如在高客流场景可以将单萃取头改为双萃取头结构，只需要调整中部输送链板的长度和工位间距即可，整体机架的承力冗余已经预留了足够的改造空间；如果是用于自助场景，还可以在取餐口位置加装门禁传感器，避免人员误触内部的高温部件。
