适配三英寸管道的旧水泵移动式止回结构

　　在老旧给排水系统、农用取水设施以及小型工业循环水回路的运维改造场景中，旧泵组的止回部件失效是极为常见的故障点——这类服役年限较长的水泵往往没有预留标准化的止回阀安装法兰，直接更换整泵成本过高，因此适配原有安装边界的替换式止回结构，就成了现场改造的刚需部件。这款止回结构的核心应用场景，就是针对杆径12mm连接结构、通径适配3英寸管道的老旧水泵出口端，替代原有失效的内置止回组件，避免泵组停机时管道内的水体倒流，引发叶轮反转、泵腔水锤冲击甚至密封件损坏的问题。

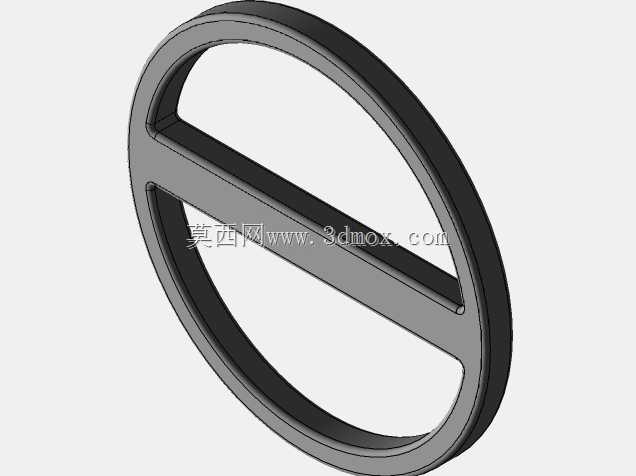

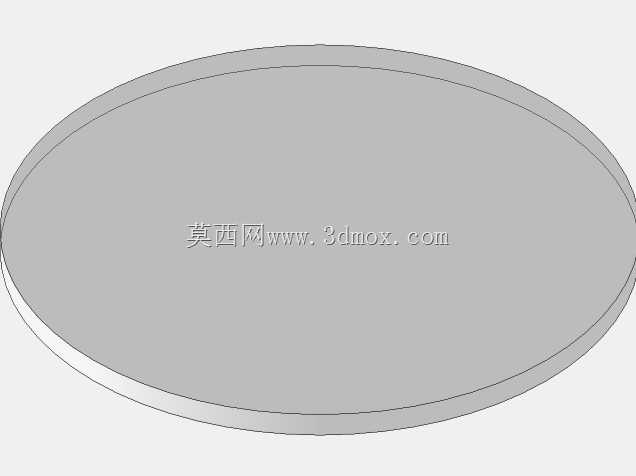

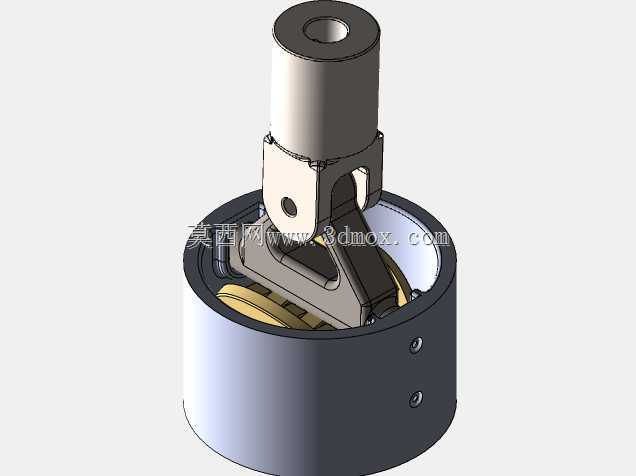

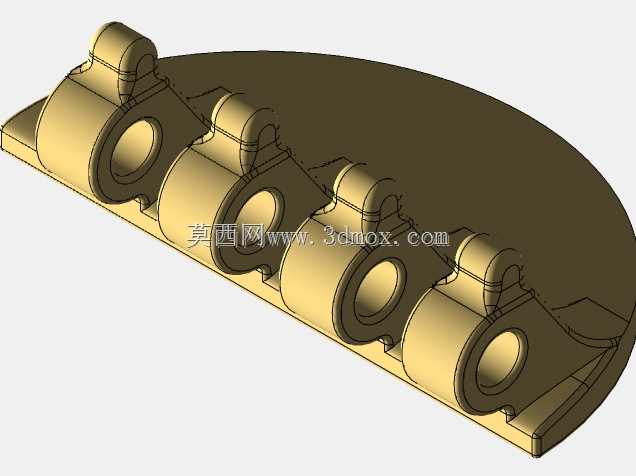

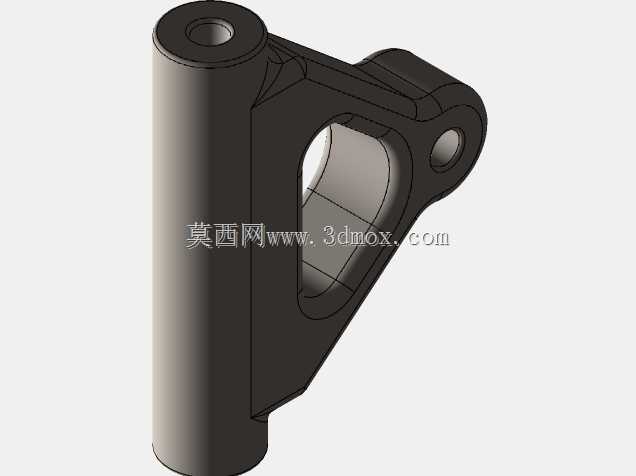

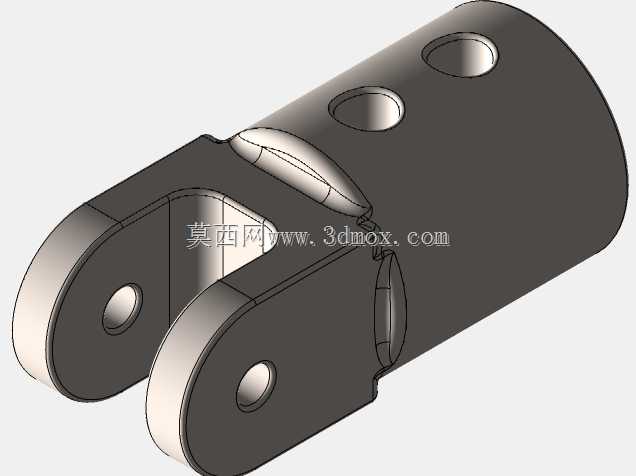

　　从功能逻辑上看，这款移动式止回结构没有采用常见的旋启式外置铰链结构，而是将摆动阀瓣的铰接支座直接集成在阀腔上部的连接柱结构上，连接柱下端的叉形铰接座直接与阀瓣上的铰接耳配合，不需要额外的紧固件做轴向固定，装配时直接将铰接轴穿入座孔与阀瓣耳孔即可完成组装，这种设计刚好适配旧水泵原有的杆式安装空间，不需要对泵体出口的内壁做额外切削加工。阀瓣的密封面贴合阀座的倾斜角度经过反复校核，当泵组启动时，正向水流的推力会推动阀瓣绕铰接轴向上抬起，阀瓣抬升后不会完全贴靠阀腔内壁，而是保留足够的过流间隙，尽可能降低阀件带来的流阻损失，避免影响旧水泵原本的出水效率；当泵组停机时，管道内的反向水柱重力会直接作用在阀瓣迎水面，推动阀瓣快速回落贴合阀座密封面，瞬间截断倒流的水流通道，整个动作过程没有额外的弹簧辅助，完全依靠流体作用力与阀瓣自身重力实现启闭，结构件数量极少，适配旧泵内部缺乏维护空间的特点，后期即使出现密封面磨损，也可以直接将整个止回组件从泵出口抽出更换，不需要拆解整个泵体。

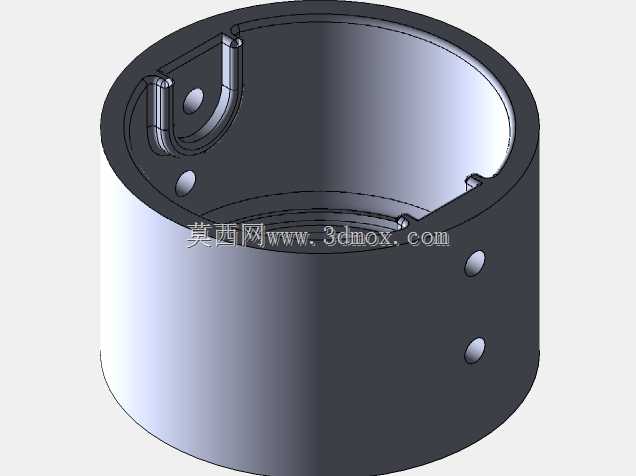

　　从安装边界来看，整个止回结构的外筒直径完全匹配3英寸管道的内径尺寸，外筒壁上预留的两个径向定位孔，刚好对应旧水泵出口端原有的定位螺孔位置，安装时只需要将外筒推入管道至定位孔对齐，拧入原有定位螺钉即可完成固定，不需要额外加工安装位；上部的连接柱直径适配原泵内12mm的连接杆安装位，柱体顶端的中心通孔可以直接穿入原有的固定拉杆，将整个止回组件拉紧固定在泵腔内部，完全沿用旧泵原有的固定结构，不需要改动泵体的任何原有结构。设计过程中特意规避了复杂的曲面流道结构，外筒内壁与阀瓣的摆动间隙控制在1.5mm以内，既保证阀瓣摆动时不会与筒壁发生卡滞，又避免间隙过大导致的倒流泄漏量超标；阀瓣背面的加强筋结构做了圆弧过渡处理，不会在过流时产生明显的紊流区，降低水流冲刷带来的结构振动与噪音。

　　在实际工况适配性上，这款结构没有采用易腐蚀的弹簧件，所有铰接部位的配合间隙都预留了足够的水垢容纳空间，即使在水质较差、含有少量泥沙颗粒的取水场景中，也不会因为泥沙卡入铰接缝隙导致阀瓣无法正常启闭；阀瓣的密封面采用平面贴合结构，相比线密封的结构形式，对旧管道内可能存在的安装同轴度偏差有更好的适配性，即使外筒安装时存在微小的偏斜，阀瓣在回落时也可以通过铰接结构的微量摆动自适应贴合阀座，保证密封可靠性。对于从事老旧泵组改造、管路配件设计的工程人员来说，这种完全贴合原有安装边界的替换式结构设计思路，比全新设计整套管路阀件的方案更具现场实用性，不需要重新匹配法兰标准、不需要改动原有管路布局，只需要按照原有安装位的尺寸做适配性设计，就能以极低的改造成本解决旧泵止回失效的实际问题，建模过程中所有配合尺寸都严格按照现场实测的安装边界做参数化关联，调整杆径、管道通径参数时可以直接驱动整个结构更新，能够快速适配不同规格的老旧水泵改造需求。
