紧凑型立式气液过滤分离设备结构设计

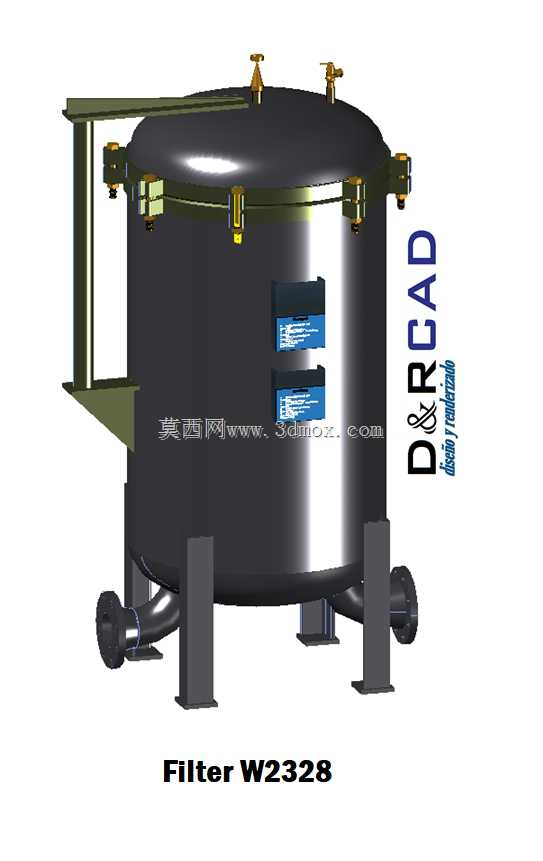

　　在油气集输、化工流体输送、压缩空气后处理这类涉及多相流介质输送的工况里，介质中混杂的液态凝析物、固体杂质始终是影响下游设备运行稳定性的核心干扰因素，这类垂直安装的过滤分离设备，正是针对这类管线介质净化需求开发的核心处理单元。从现场安装的适配性来看，设备采用立式圆柱罐体结构，底部设置四个等距分布的立式支腿，支腿底部预留了与预埋基础或者安装框架连接的固定孔位，罐体下侧对称布置两个水平走向的介质接口，分别对接进、出工艺管线，安装时无需额外搭建高位支撑平台，只要保证支腿承载面水平度偏差控制在合理范围，就能满足设备运行的稳定性要求，整体占地投影尺寸远小于同处理量的卧式过滤设备，尤其适合撬装集成设备组内的紧凑空间布置。

　　罐体顶部采用快开式卡箍锁紧结构，配套侧置的转臂式开盖支撑结构，日常维护更换内部元件时，无需动用吊装设备拆卸沉重的罐盖，只需松开卡箍紧固件，就能通过转臂将罐盖旋转至侧方，大幅缩减运维操作的作业空间需求与工时消耗；罐顶预留的两个小型接口，可根据现场工艺需求分别安装排气阀、压差检测仪表，实时监控设备内部的运行状态与滤芯堵塞情况。内部流道设计上，介质从下部入口进入罐体后，首先经过扩容减速段，大粒径的液滴依靠重力自然沉降至罐体底部集液区，随后向上穿过滤芯层，其中混杂的微小液滴、固体杂质被拦截在滤芯外侧，净化后的介质经过滤芯内腔汇集后从出口排出，设备配套的无凝析油元件与带涂层滤网，能够适配含烃类、弱腐蚀性介质的处理需求，避免元件被介质溶胀损坏，

　　延长连续运行周期。建模过程中，对卡箍的锁紧配合面、转臂的铰接转动间隙、支腿的受力承载结构都做了完整的细节还原，罐体侧壁的标识位、接口的法兰连接尺寸也参照行业通用规范做了匹配，既可以直接用于撬装设备的布局装配干涉校验，也能作为同类型过滤设备结构优化的参考蓝本，在做管线应力分析时，可直接提取设备接口的载荷参数，校核外接管线的受力情况，避免安装后出现接口密封失效的问题。
