PTAR压滤式污水处理过滤设备结构

　　这套压滤过滤结构主要面向中小型污水处理站的污泥脱水、工业废水悬浮物截留场景，在PTAR污水处理工艺段承担固液分离的核心工序，可将污水中裹挟的污泥、悬浮杂质截留形成含水率较低的滤饼，过滤后的清液进入后续深度处理单元，适配日处理量百吨级规模的站点使用，也可用于小型化工、食品加工产线的料液分离工序，替代传统沉降池的低效分离作业。从结构设计来看，整套设备采用立式方管焊接机架作为承载主体，四根竖向支撑方管通过上下两层横向方管横梁焊接成稳定的框架结构，机架底部预留了120mm的安装调节空间，可适配不同高度的接料槽、滤饼输送装置布置，机架整体横向跨度为1200mm，纵向深度为800mm，总高度控制在1600mm，

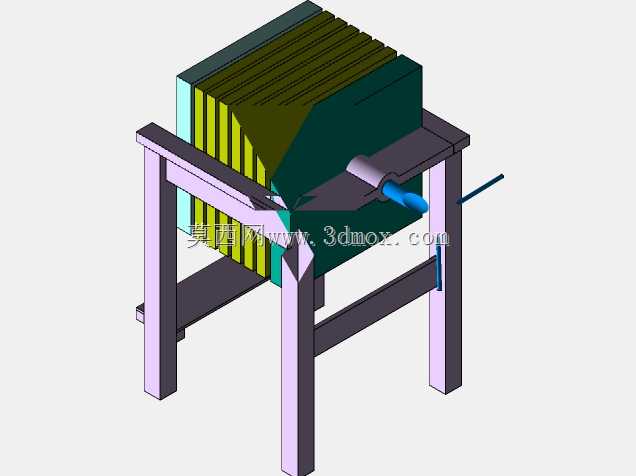

　　安装时仅需在地面预埋四块200200mm的预埋钢板，将机架支脚与预埋板焊接固定即可，无需额外做混凝土基础，适配老旧站点的改造升级场景，现场安装作业量小。滤板组件采用叠层式排布设计，共设置12块增强聚丙烯滤板，每块滤板表面加工有导流沟槽，滤板之间夹装工业滤布，压紧端采用手动螺旋压紧结构，操作杆延伸至机架侧面，操作人员站在设备侧面即可完成滤板的压紧与松开动作，无需额外配置液压站，降低了设备的采购成本与后期维护难度，适合无专业运维人员的小型站点使用。进料口设置在滤板组的侧端压紧板上，带压污水通过进料口进入各滤板之间的腔室，在压力作用下清液透过滤布沿滤板沟槽汇流至排液口排出，固体杂质被滤布截留逐步在腔室内形成滤饼，

　　当腔室内压力达到设定阈值后停止进料，松开压紧装置即可逐块拉开滤板，滤饼在重力作用下掉落至下方接料装置完成排渣。设计过程中充分考虑了运维操作的便利性，滤板组的安装高度距离地面800mm，操作人员站立状态下即可完成滤布更换、滤板清理作业，无需登高操作；机架表面做了环氧富锌防腐处理，可适应污水处理场景下的高湿度、弱腐蚀环境，延长结构件的使用寿命；手动压紧螺杆采用梯形螺纹设计，具备自锁特性，压紧后不会因进料压力出现松退问题，保障过滤过程的密封性，避免跑料漏液。整套结构的受力经过校核，四根竖向支撑方管选用40403mm规格，横向横梁选用5030*3mm方管，可承受滤板压紧时的最大反力以及满腔滤饼的总重量，满载状态下机架最大变形量不超过0.

　　5mm，不会出现滤板错位导致的密封失效问题。排液口设置在滤板组的下端，可直接通过软管连接至后续处理水池，无需额外配置接液槽，减少现场管路布置工作量；设备侧面预留了压力表安装接口，可实时监测进料腔室的压力，方便操作人员判断过滤进程以及滤布的堵塞情况，当进料压力持续升高超过正常值时，即可判定滤布堵塞需要停机清洗。不同于大型全自动压滤机的复杂结构，这套手动压滤过滤结构没有复杂的电控、液压元件，故障点极少，日常运维仅需定期检查滤布破损情况、给压紧螺杆加注润滑脂即可，运维成本极低，非常适合小型站点、分散式污水处理设施的使用需求，也可作为实验室、小试产线的料液分离设备使用，结构紧凑占地面积小，可直接放置在标准厂房的地面使用，对场地承重要求低，普通水泥地面即可满足安装承重要求。
