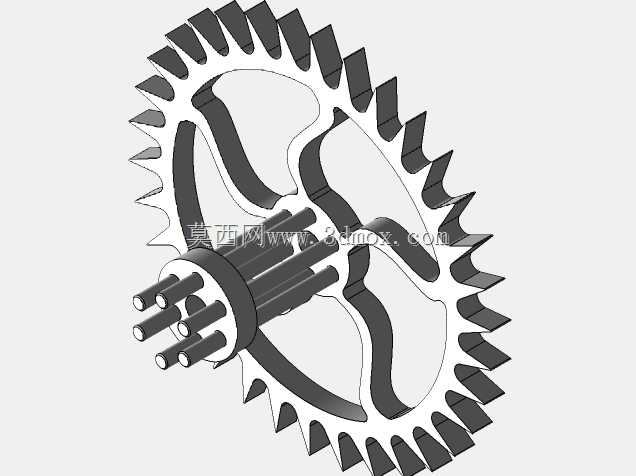

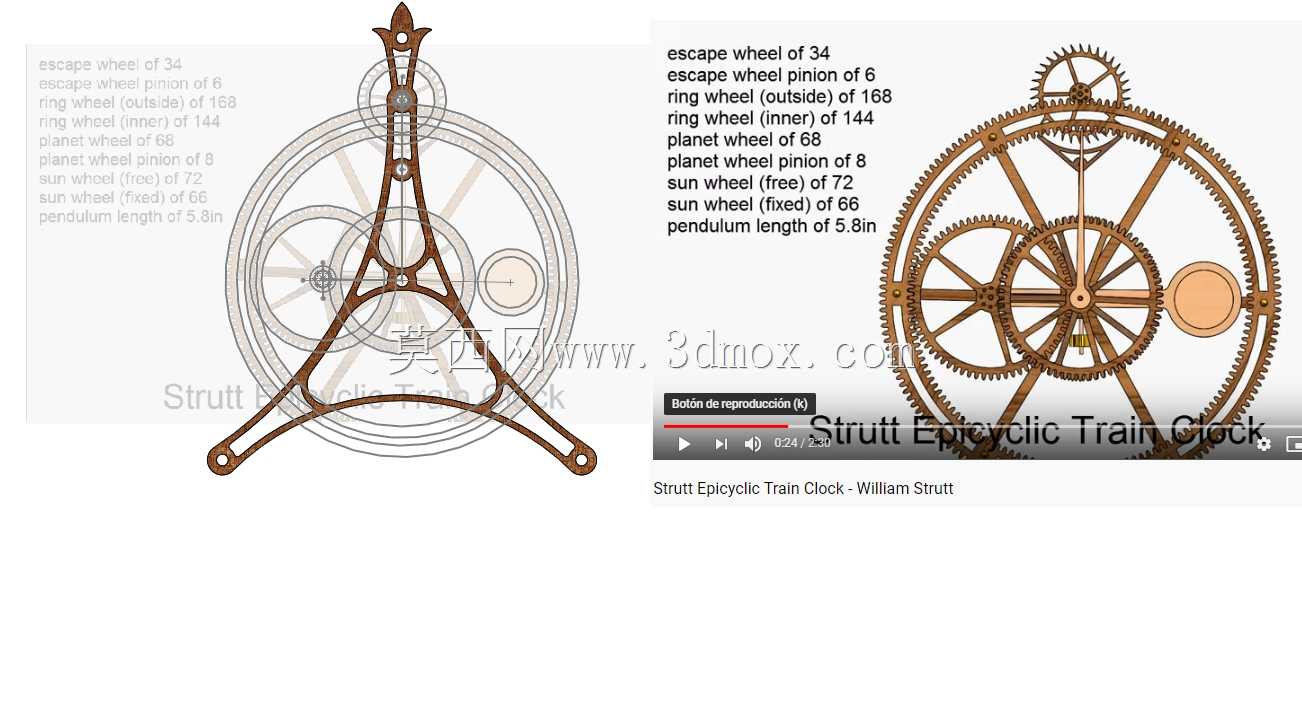

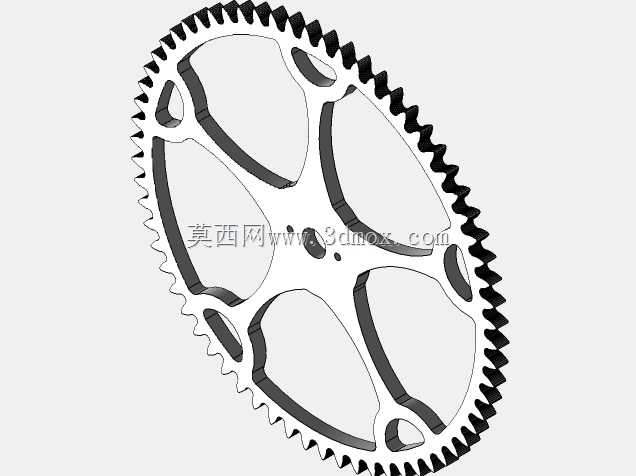

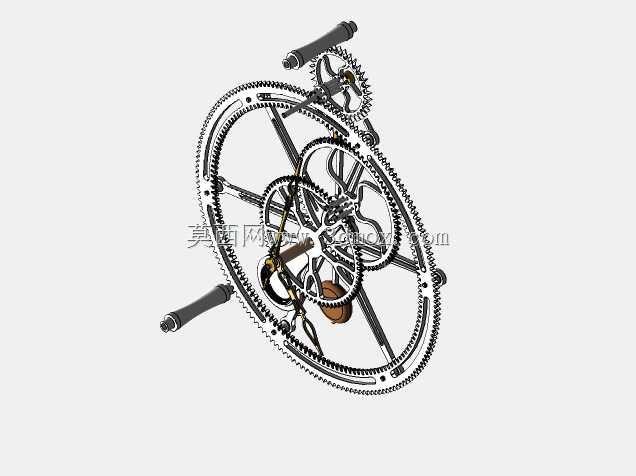

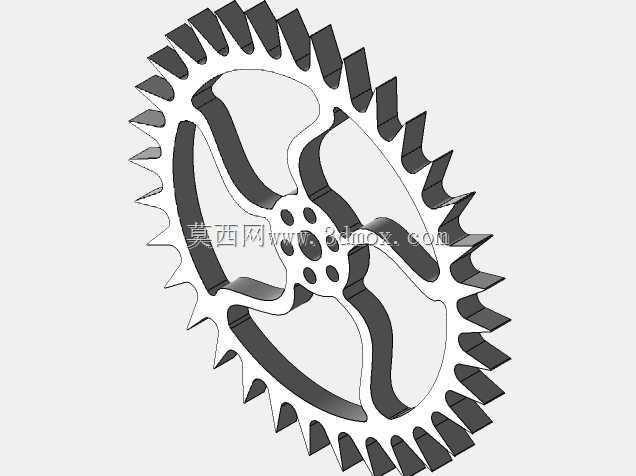

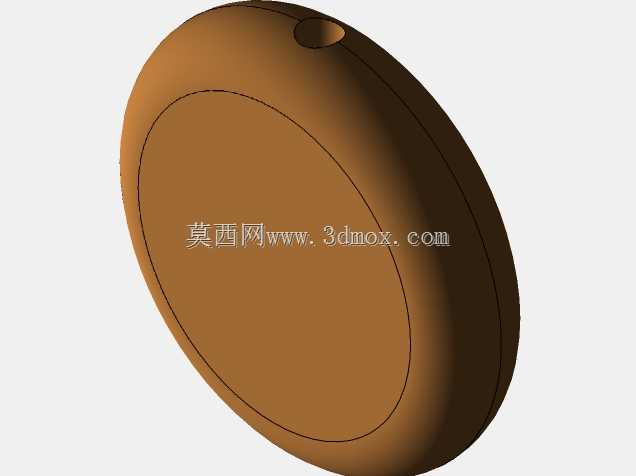

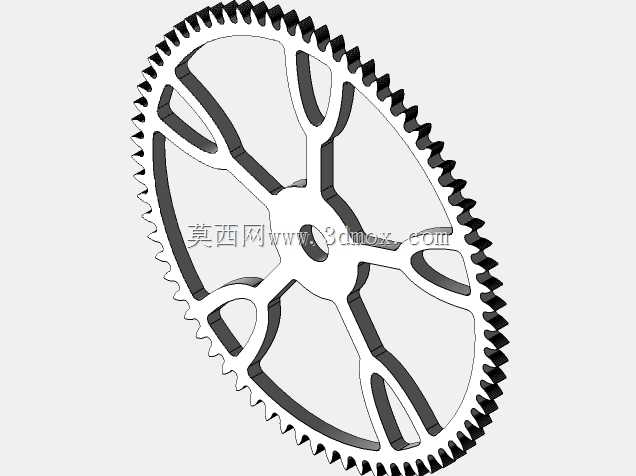

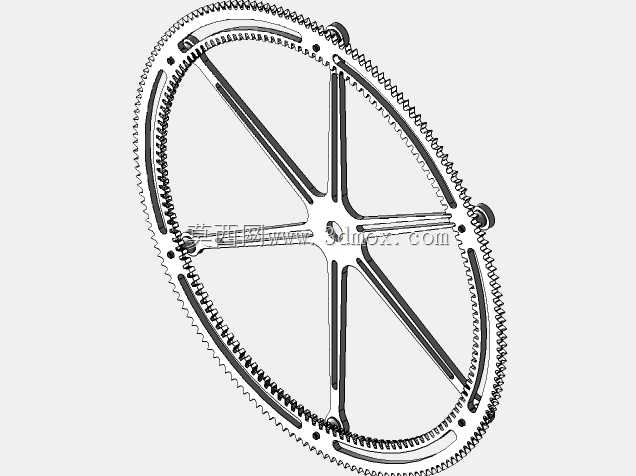

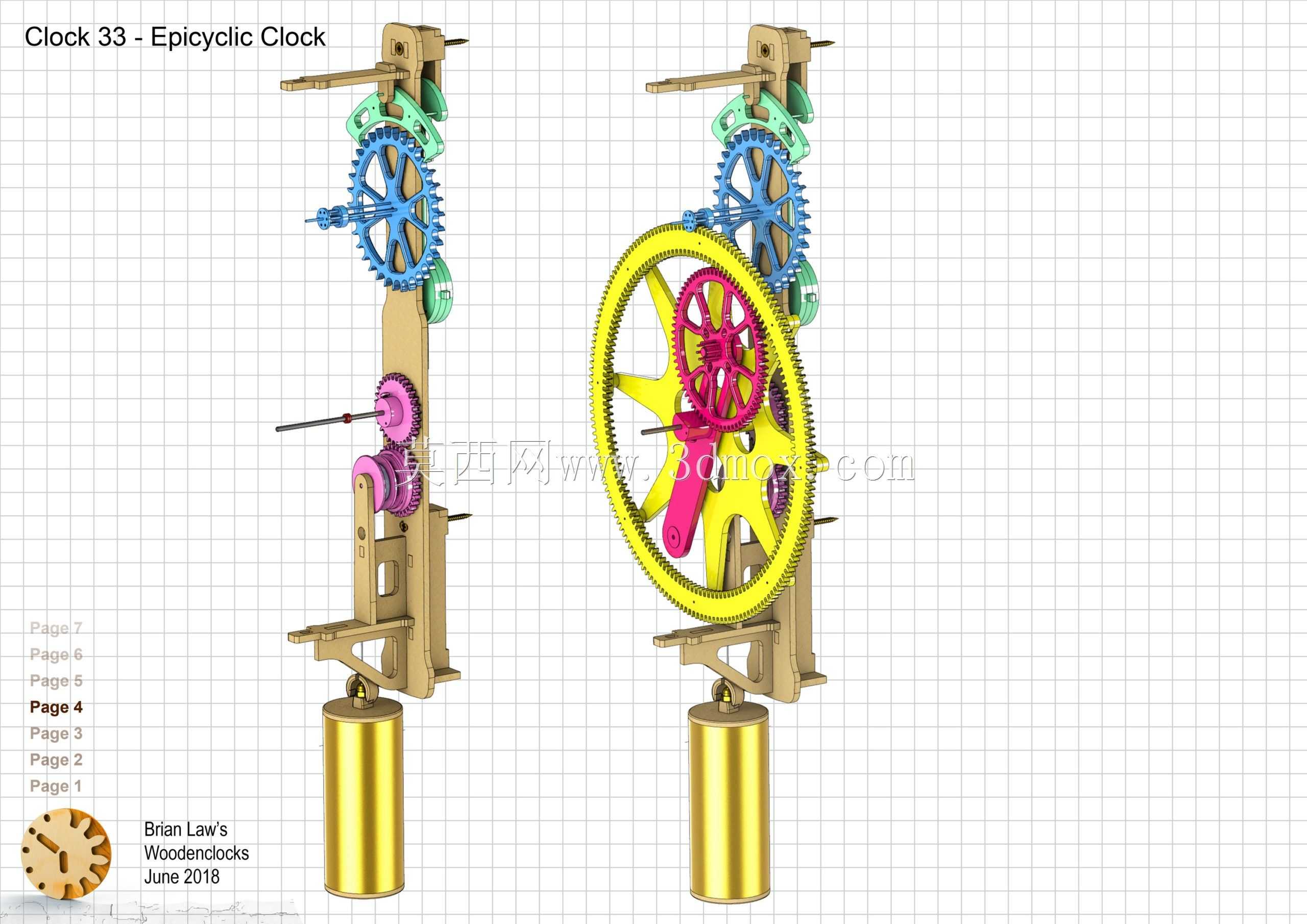

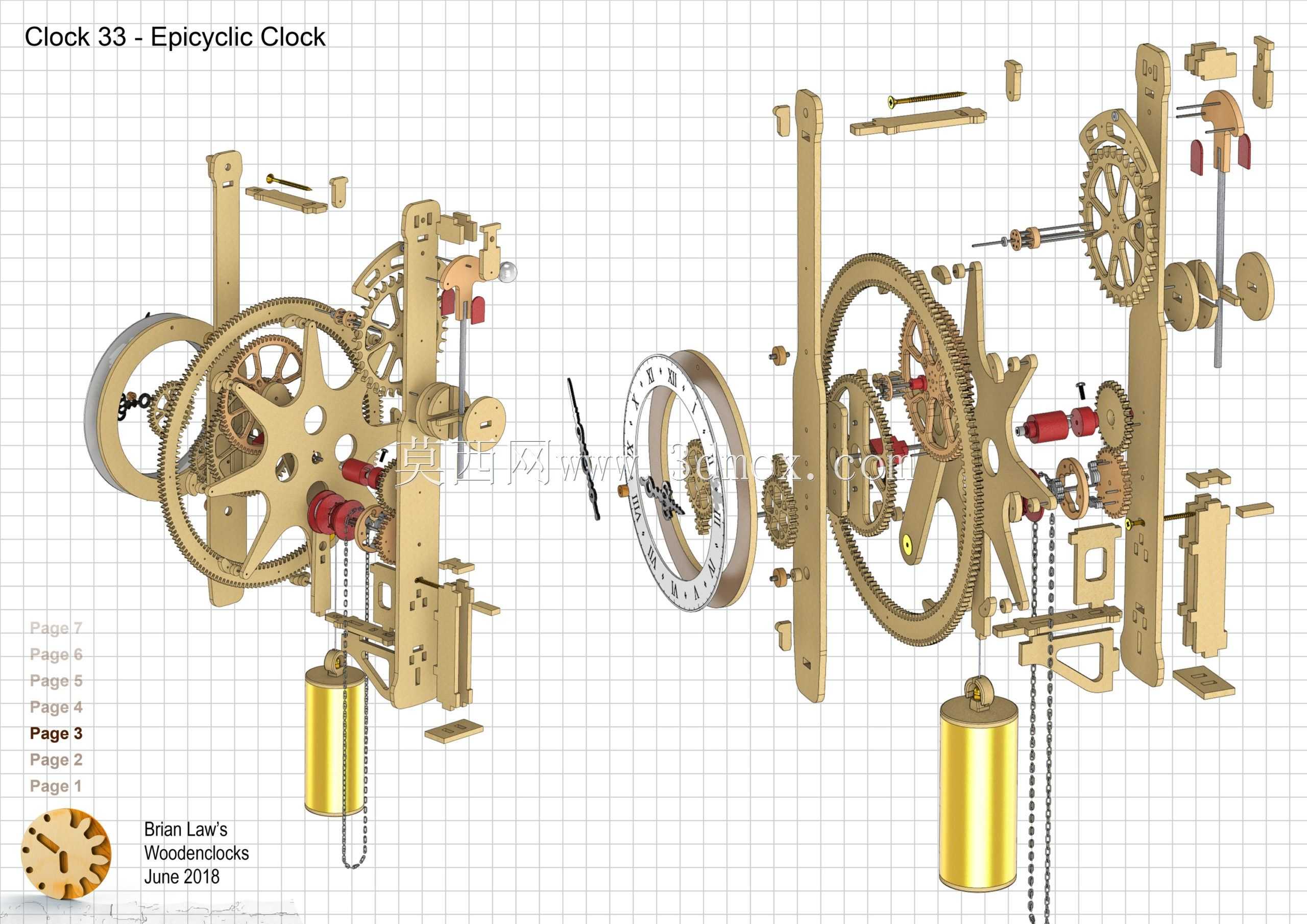

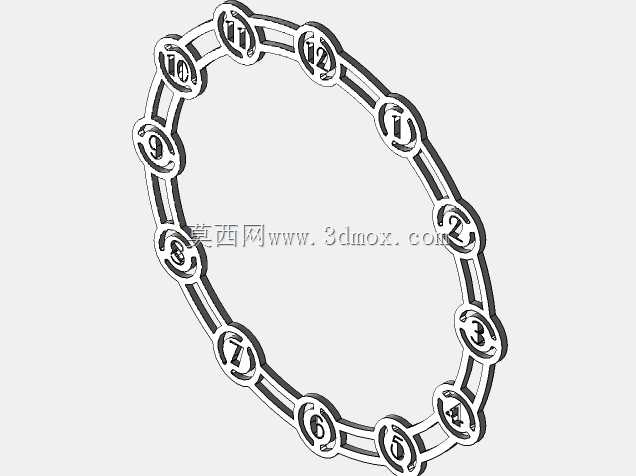

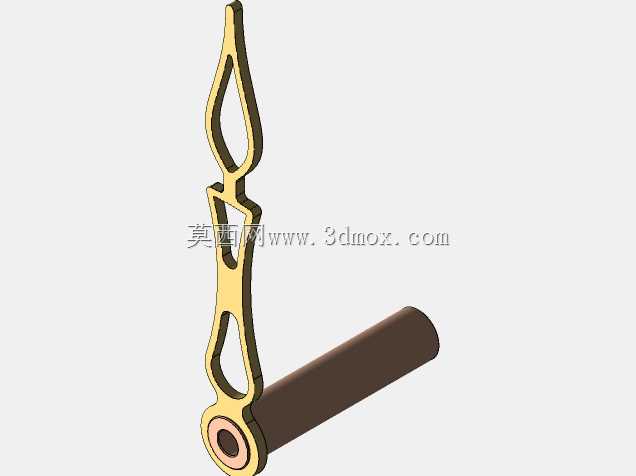

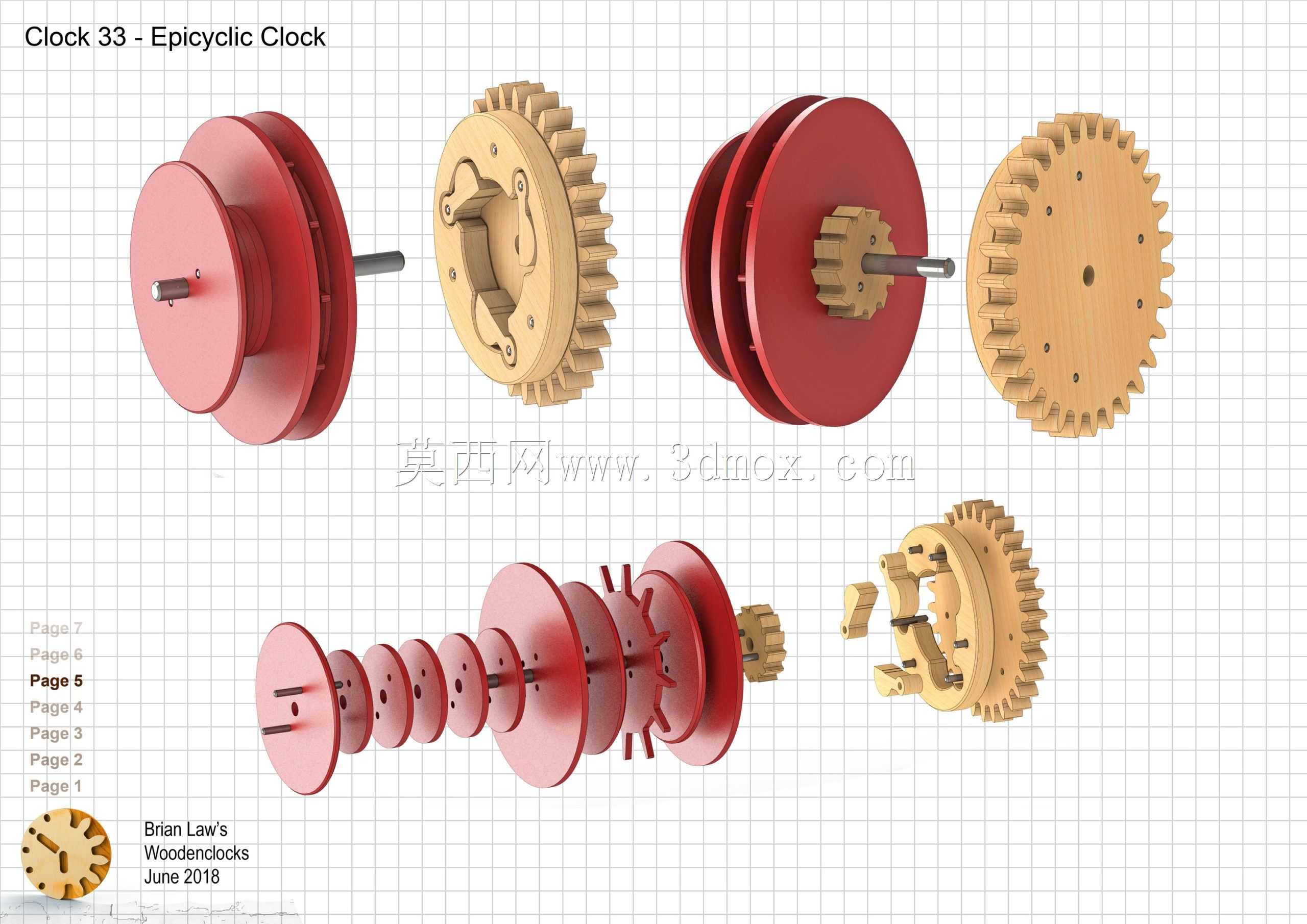

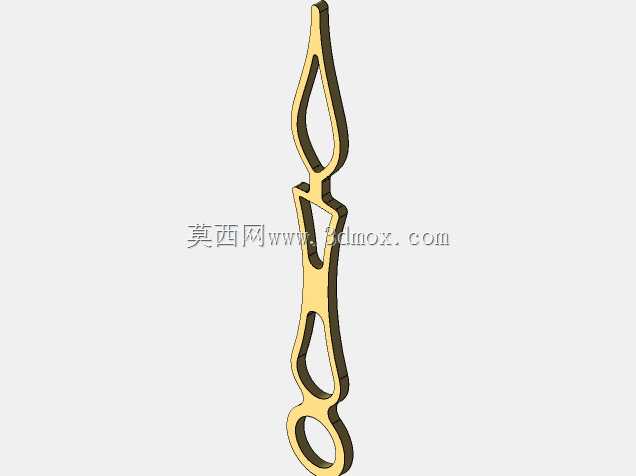

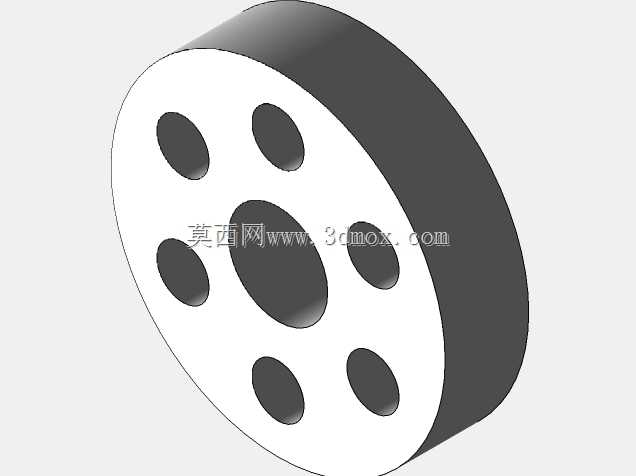

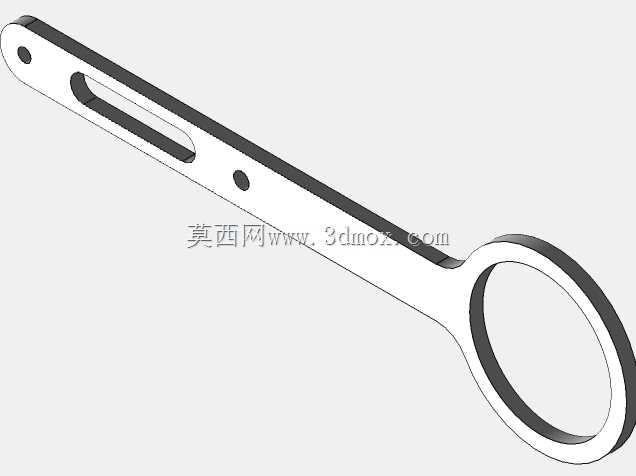

这款轮系计时结构的核心设计逻辑,是依托行星轮系的传动比分配实现走时精度控制,整套传动链从固定太阳轮出发,通过行星轮、内外齿圈的啮合传递,将动力逐级传导至擒纵轮,最终由摆长5.8英寸的摆锤完成等时振荡的频率锁定,整套机构没有额外的减速附加组件,完全靠轮齿参数匹配实现走时速率校准。从实际应用场景来看,这类外露式轮系时钟结构多用于机械钟表教学演示、复古计时装置定制、精密传动原理展示场景,区别于封闭式普通时钟,其全外露的齿轮排布可以直观呈现周转轮系的动力传递路径,适合作为机械原理课程的具象演示教具,也可作为高端定制机械时钟的核心机芯结构使用。功能层面,整套结构的擒纵轮齿数设置为34齿,配套擒纵小齿轮为6齿,外侧齿圈齿数168、

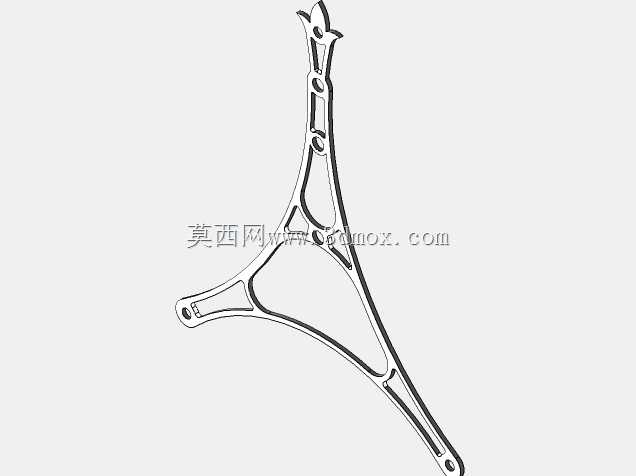

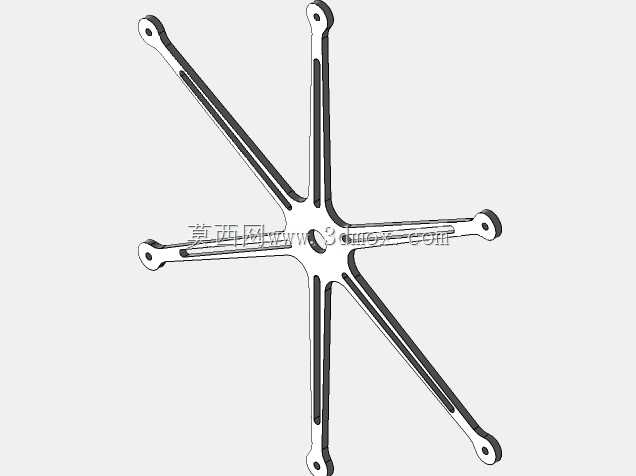

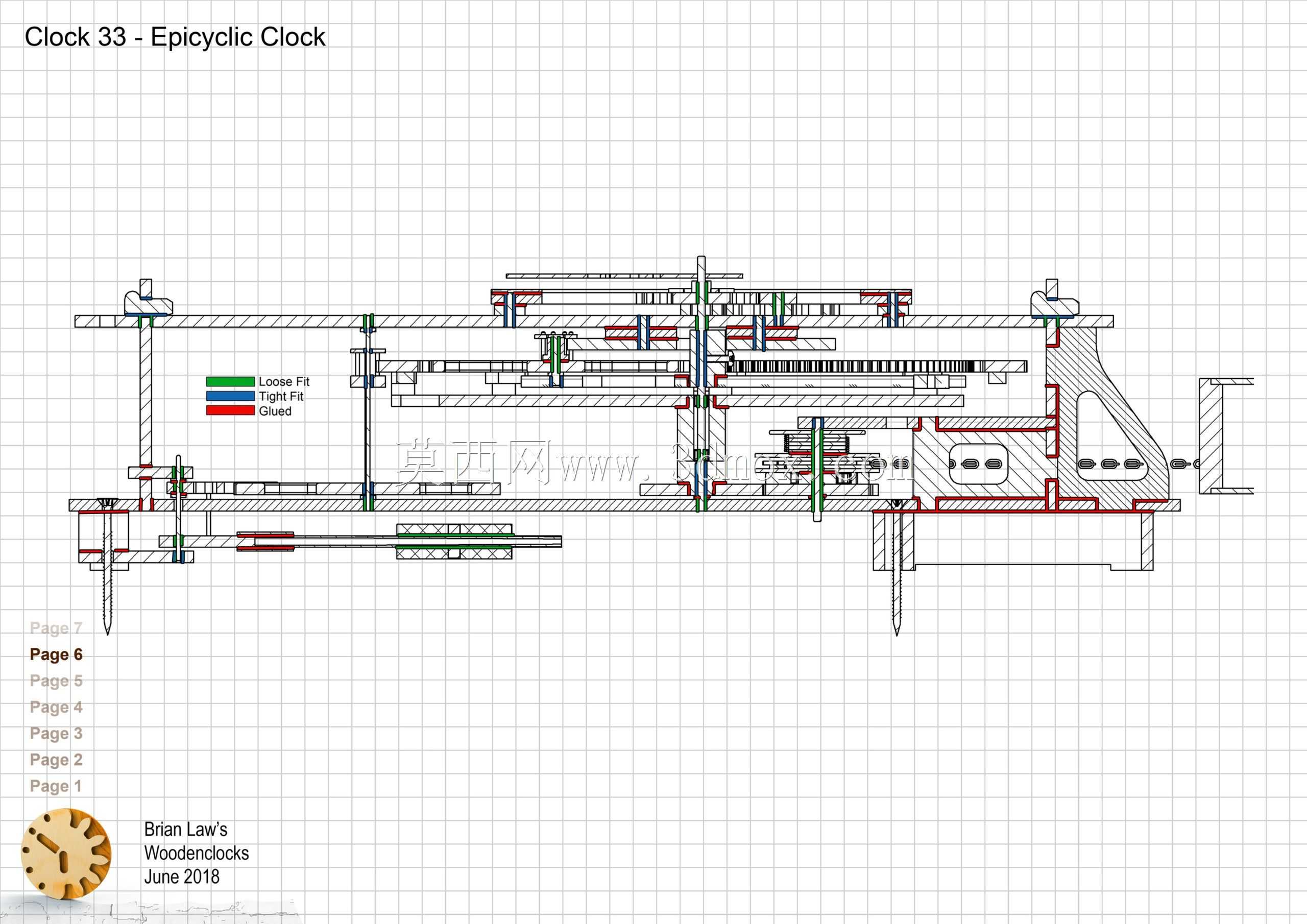

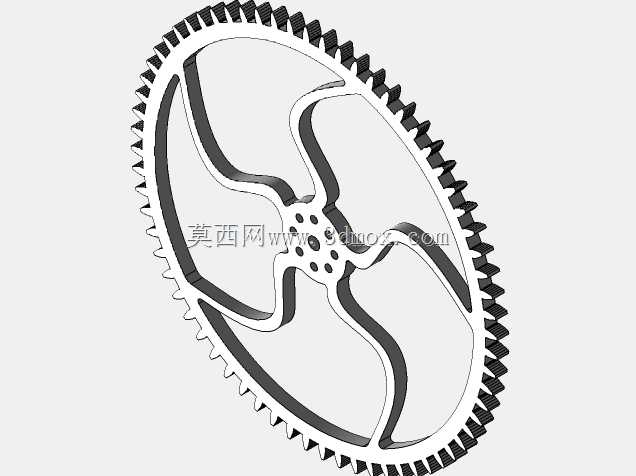

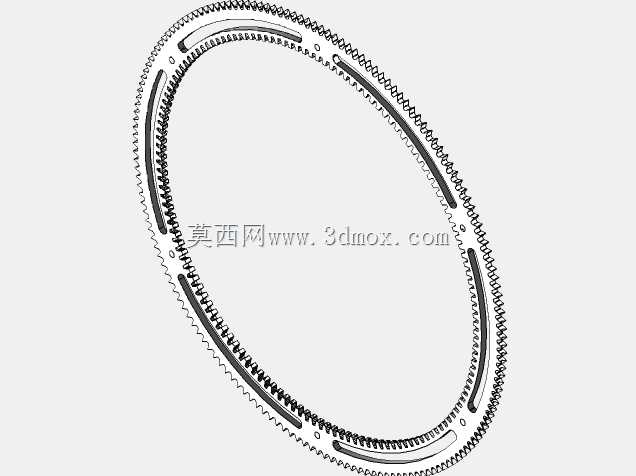

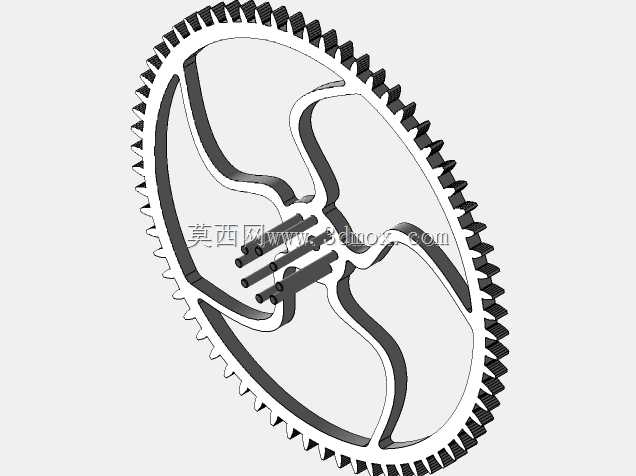

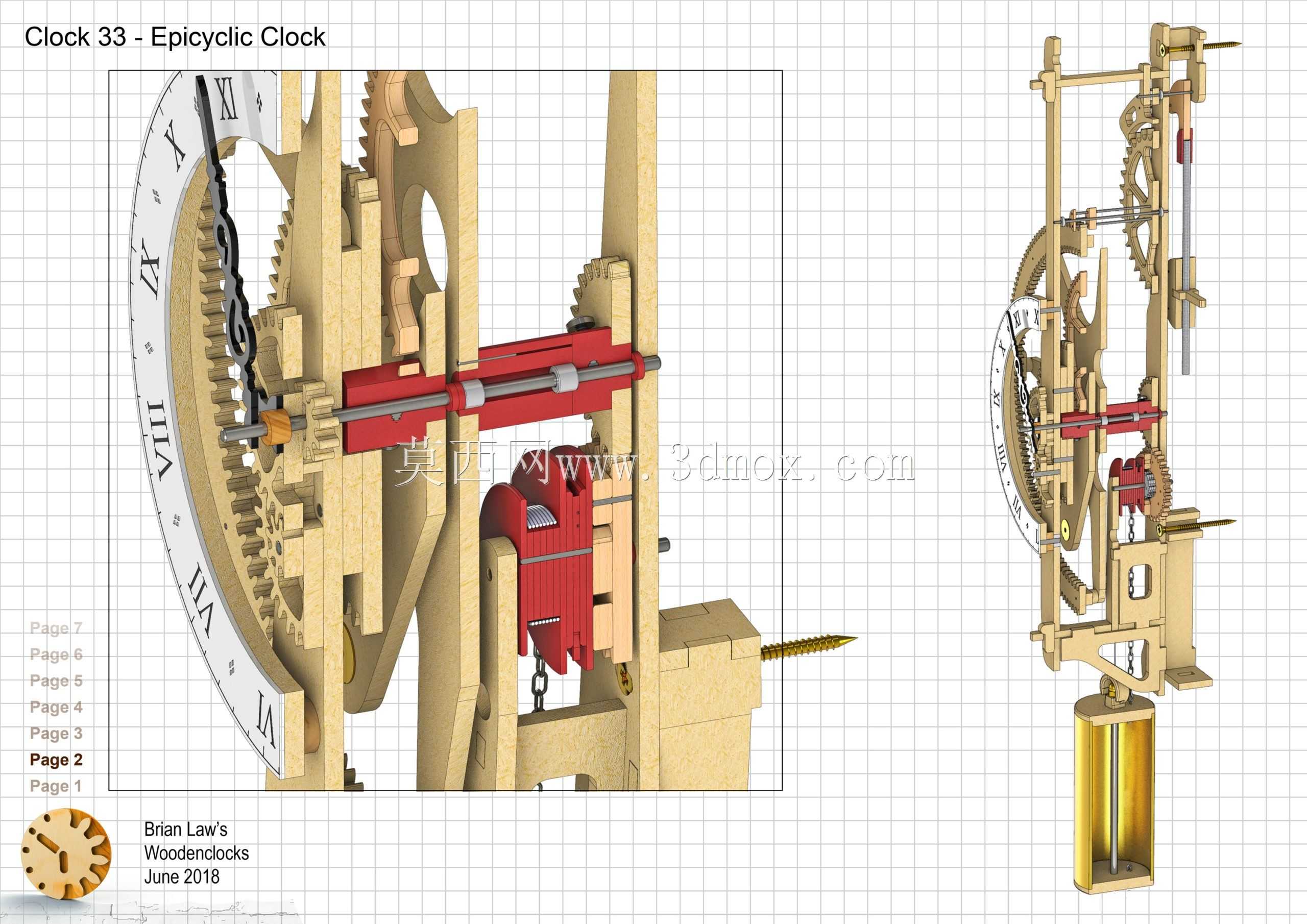

内侧齿圈齿数144,行星轮齿数68、配套行星小齿轮8齿,固定太阳轮与活动太阳轮齿数均为66,这套齿数配比经过传动比核算,可以匹配摆锤的振荡周期,实现精准的时分指示输出,不需要额外添加变速齿轮组。设计思路上,整体采用三脚架式支撑结构,三个支撑脚从中心轮轴位置向外延伸至底部,形成稳定的三角形支撑边界,所有齿轮的安装轴孔均同轴度对齐在中心主轴上,避免多层轮系叠加带来的传动卡滞问题,擒纵机构布置在整套轮系的最顶端,摆锤悬挂于擒纵叉下方,摆动过程中不会与下层轮系产生运动干涉。安装边界方面,整套结构的径向尺寸由外侧168齿的齿圈外径决定,轴向尺寸需要预留摆锤摆动的前后空间,安装时需要保证支撑脚的底面处于同一水平面,

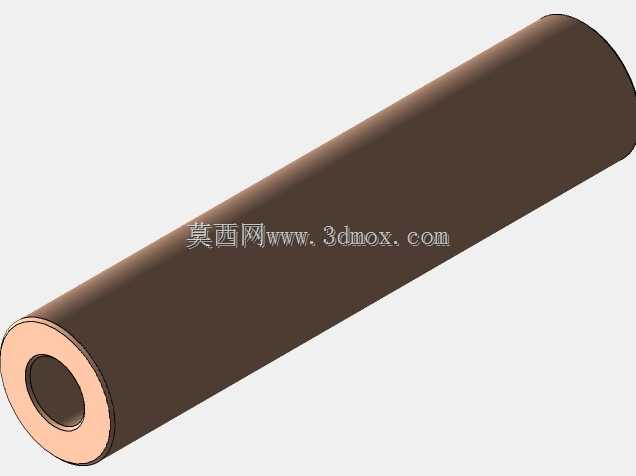

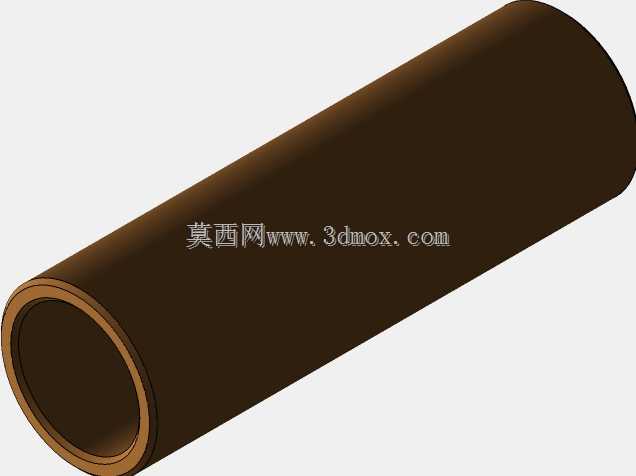

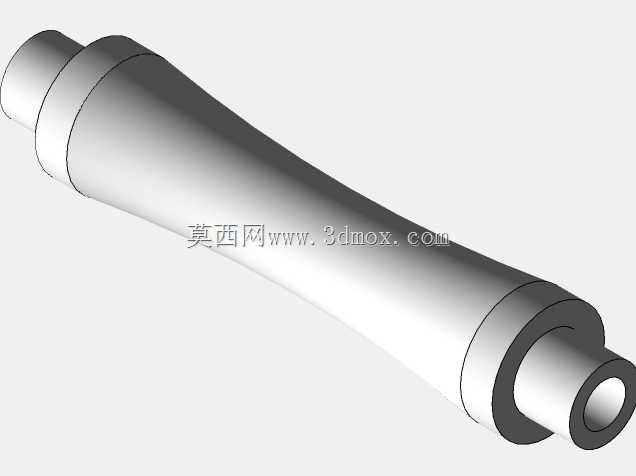

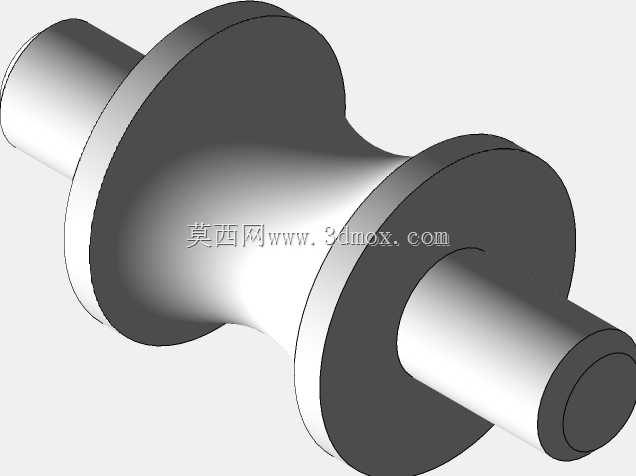

避免轮系倾斜导致齿轮啮合侧隙不均,长期运行出现齿面磨损。从结构设计细节来看,每个齿轮的齿形都采用标准渐开线齿廓,啮合侧隙控制在0.02-0.05mm区间,既可以保证传动顺畅无卡滞,也能避免侧隙过大带来的走时误差,轮系的所有传动轴都采用黄铜材质衬套作为转动支撑,不需要额外加装滚动轴承,既符合复古机械钟的材质质感,也能满足长期低转速运行的耐磨需求。这类周转轮系时钟的结构设计,核心难点在于多层轮系的同轴度控制,以及传动比与擒纵振荡频率的匹配,建模过程中需要先完成传动比的参数核算,再逐层排布齿轮位置,最后验证运动过程中所有构件的干涉情况,确保摆锤摆动、齿轮转动、擒纵叉往复动作全程无碰撞。
