谷物薄片烘干处理设备结构设计

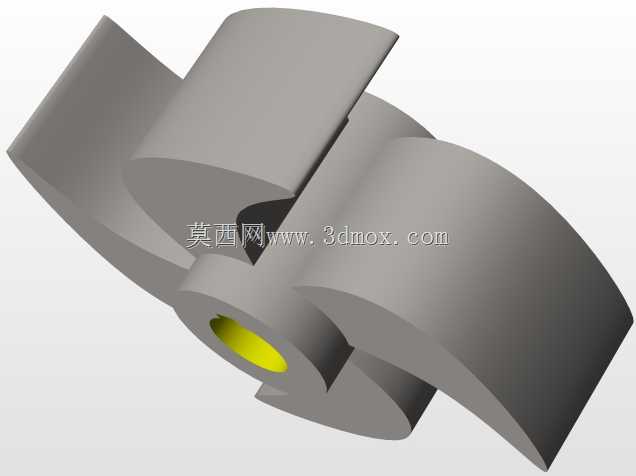

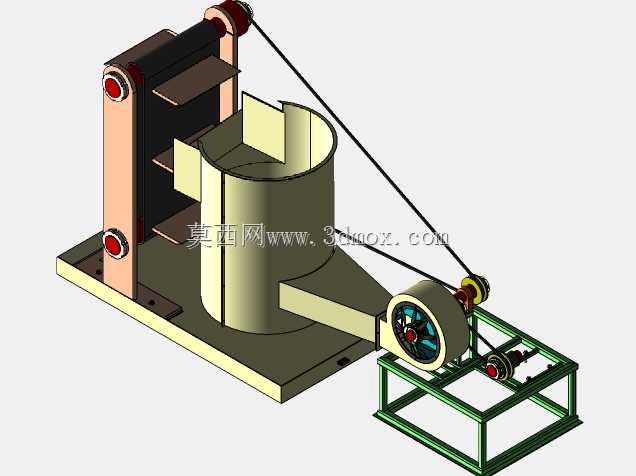

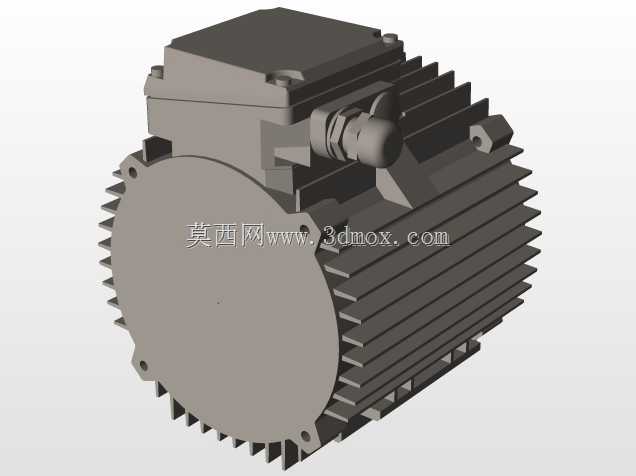

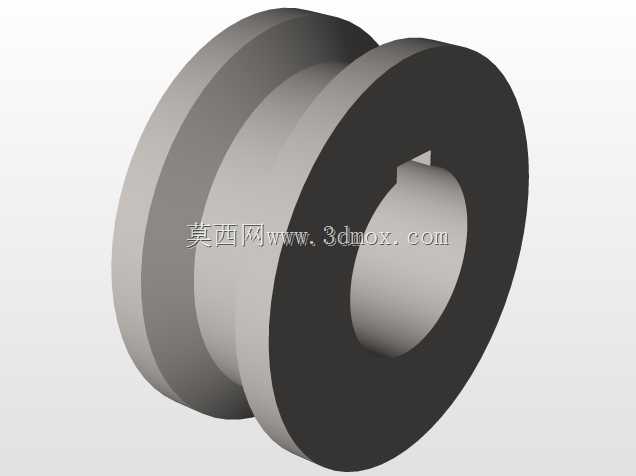

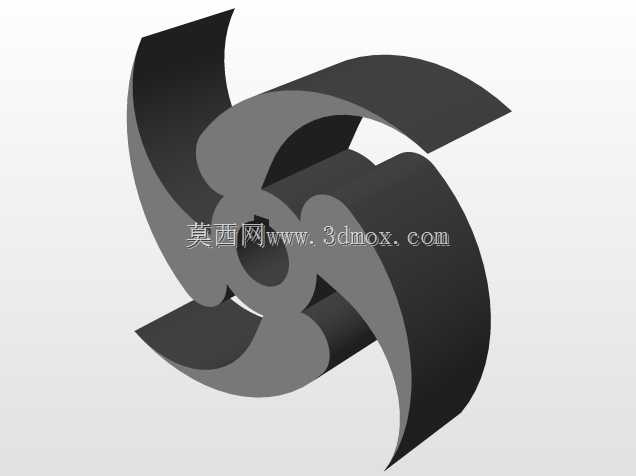

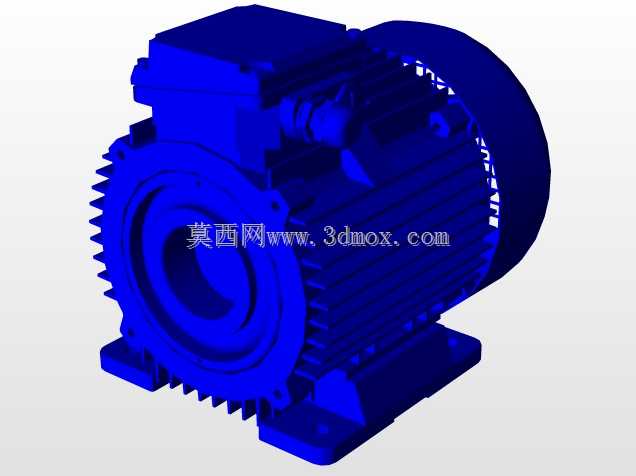

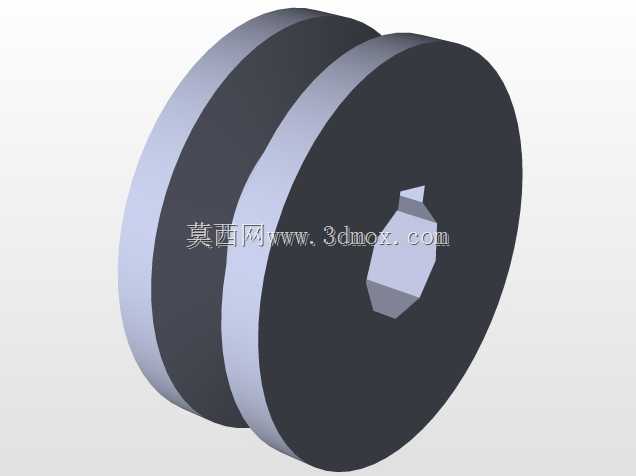

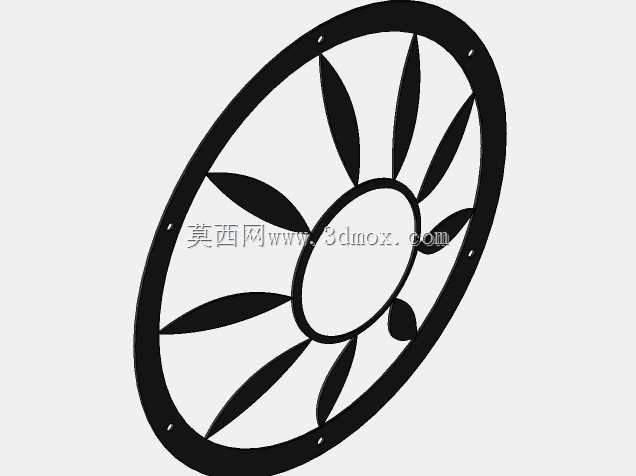

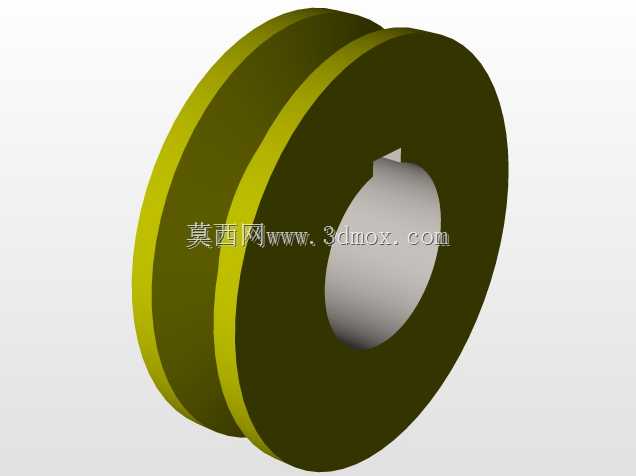

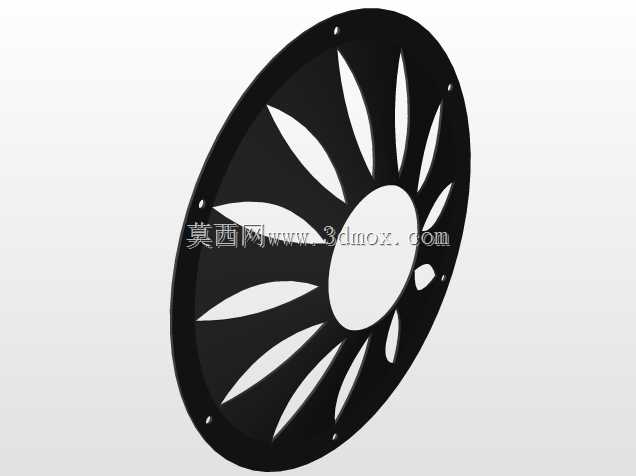

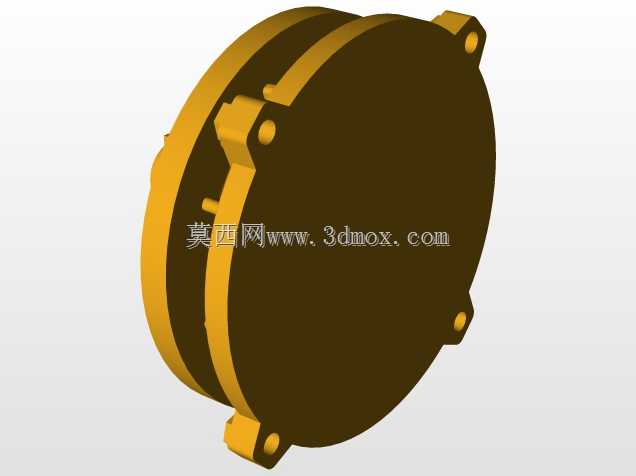

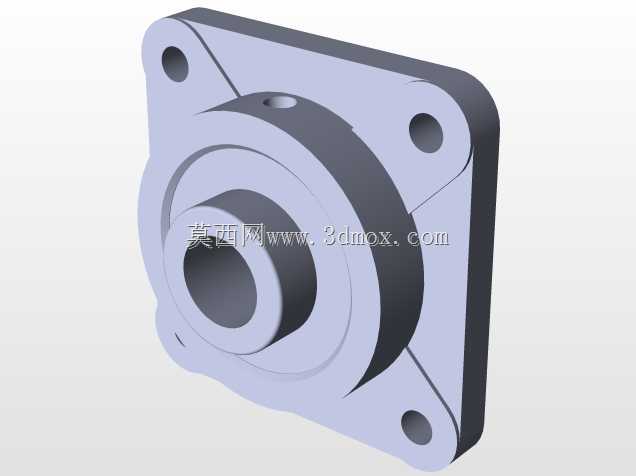

　　这套结构针对散状谷物、压片类物料的表层干燥工序设计，适配小型农产品加工站点的小批量连续处理需求，可直接对接前端谷物脱壳、压片工序的出料端，完成物料的表层除湿作业，避免高水分物料堆积出现霉变、结块问题。整体结构采用分体式布局，核心处理单元为立式敞口滚筒结构，滚筒内部设置多层交错导料板，物料从上部进料口落入后，随滚筒低速转动被导料板持续抬升、散落，形成均匀的料幕，增大物料与干燥气流的接触面积，避免局部物料过干或者未干透的情况。动力传递采用三角带传动结构，将驱动单元与滚筒主轴、风机轴进行联动，单动力输入即可同时完成滚筒转动、风机送风的动作，减少独立动力源的配置数量，降低设备整体的制造成本与后期维护点位。驱动端配套的风机为离心式结构，

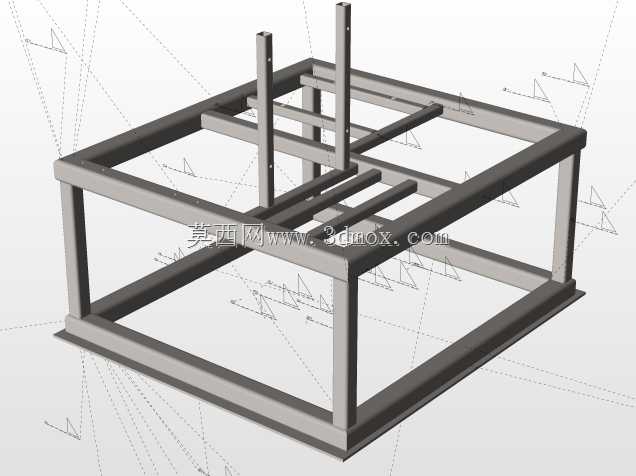

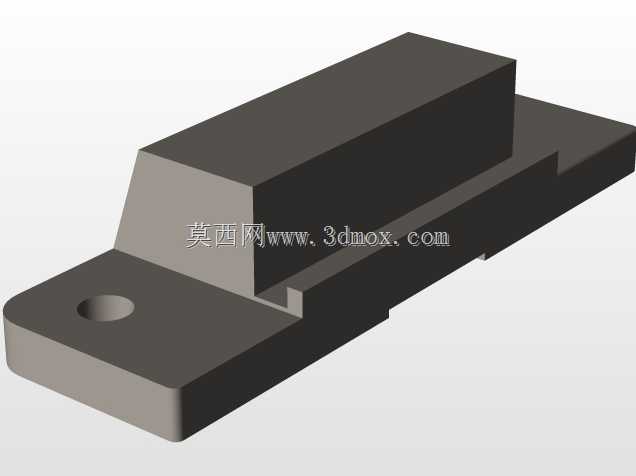

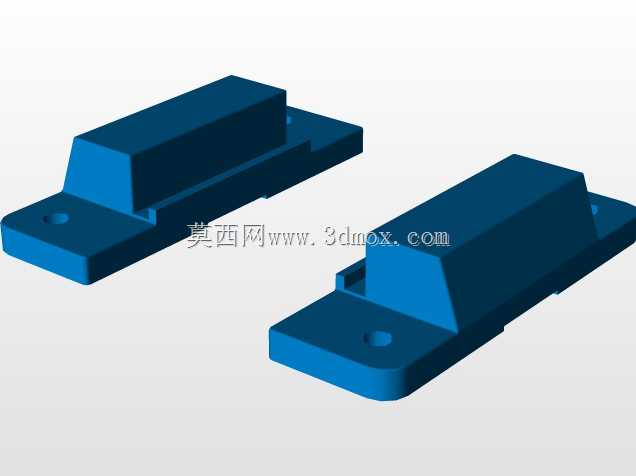

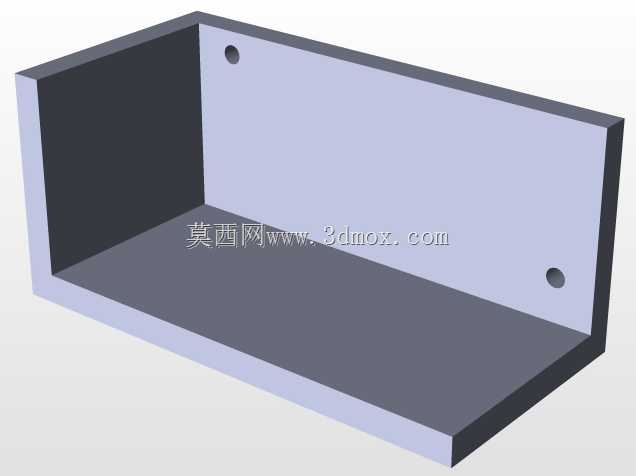

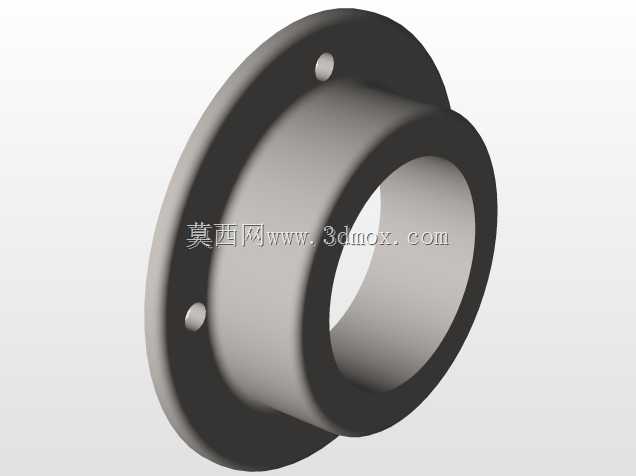

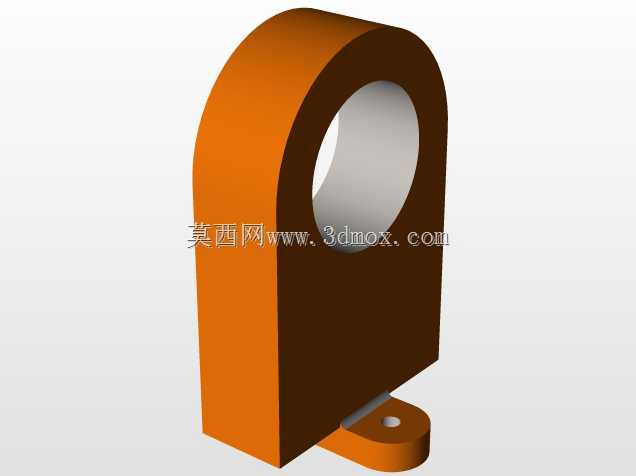

　　出风口通过渐扩风道对接滚筒下部的进风腔，风道截面平滑过渡，减少气流沿程阻力损失，气流自下而上穿过滚筒内的料幕，携带物料蒸发出的水汽从滚筒上部敞口排出，完成热湿交换过程。设备的安装基座分为两部分，滚筒及上部传动架采用整块钢板折弯焊接成型的一体式底座，安装时直接通过地脚螺栓固定在硬化地面即可，底座预留的安装孔位可适配±15mm的安装位置偏差，降低现场施工的找平难度；风机及中间传动单元采用方管焊接的框架式机架，机架底部预留可调脚杯安装位，可根据现场地面平整度调整机架高度，保证带传动的两轮平行度符合传动要求，避免皮带出现偏磨、掉带问题。上部的传动张紧结构采用摆臂式张紧设计，可通过调整摆臂固定螺栓的位置改变皮带张紧度，

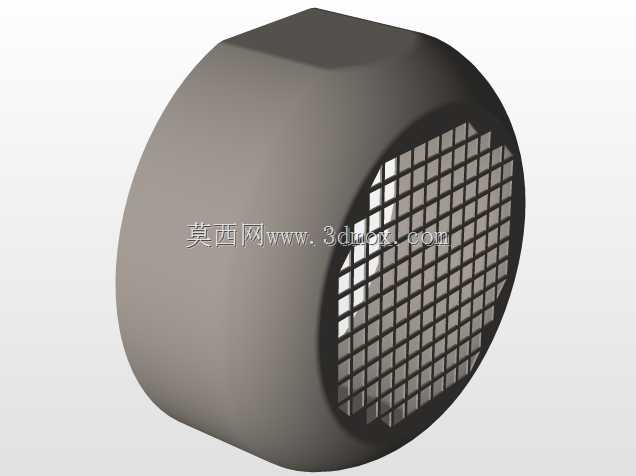

　　无需拆解其他结构即可完成皮带更换、张紧调整作业，日常维护操作便捷。滚筒的出料口设置在筒体下部侧方，采用斜向溜槽结构，干燥完成的物料随滚筒转动自然落入溜槽，可直接对接下方的物料收集容器或者后续输送设备，无需额外配置出料推送结构。整体结构的运动部件均做了安全防护设计，带传动的外露轮缘位置预留了防护罩安装孔位，现场安装时可配套加装金属防护网，避免运维过程中衣物、工具卷入传动结构引发安全事故。
