平行梁式称重测力传感器安装基座结构

　　在工业称重、在线测力检测的实际应用场景里，这类平行梁式传感器的安装基座是保障检测精度的核心配套结构，很多刚接触称重系统设计的工程师容易忽略基座结构对测量数据的影响，实际上如果基座刚性不足、安装面平面度超差，哪怕传感器本身精度等级再高，实际使用中也会出现零点漂移、线性度超差、载荷读数跳变的问题。

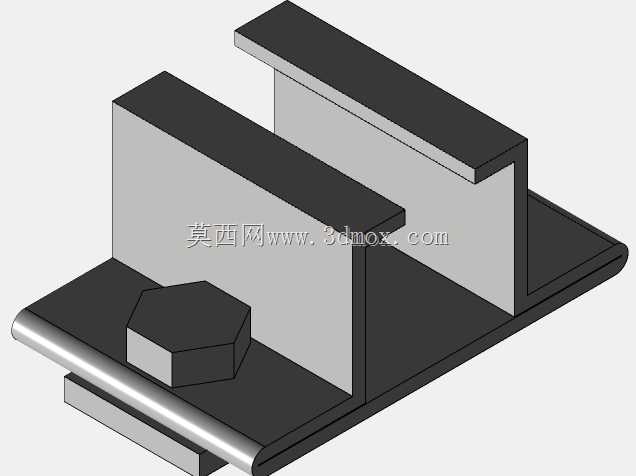

　　从结构设计思路来看，这个基座采用双侧立板加底部承载板的槽型结构，两侧立板的高度刚好匹配平行梁称重传感器的安装高度，立板上预留的安装孔位对应传感器两端的固定螺孔，安装时传感器两端通过内六角螺钉锁紧在两侧立板的安装面上，中间的悬空段就是传感器的弹性形变区域，底部的承载板一方面承接立板传递的载荷，另一方面预留了和设备机架连接的安装孔，底部伸出的圆柱轴段可以适配带导向的安装工位，避免安装过程中基座出现偏移。

　　实际选型使用时，要注意这个基座的安装边界尺寸，两侧立板的间距要比传感器弹性体的宽度单边留0.5mm以上的间隙，防止加载过程中传感器形变时和立板发生剐蹭，导致测量值偏大；底部承载板的平面度要控制在0.02mm以内，和设备安装面贴合时不能有翘曲，必要时可以在接触面加薄铜皮调整水平，避免基座受附加弯矩影响传感器输出。

　　这类结构常应用在小型电子台秤、自动化生产线的在线检重工位、小量程料斗称重、包装设备的分装称重环节，5kg量程的配套基座在设计时特意做了壁厚优化，立板厚度在保证刚性的前提下尽可能减重，底部的六角凸台是过载保护结构的安装位，当载荷超过传感器额定量程120%时，六角凸台会顶住传感器的底部形变面，限制弹性体的过度形变，避免传感器因过载发生不可逆的塑性损坏。

　　设计建模过程中，要注意安装孔的位置度公差，两侧立板的安装孔同轴度要控制在Φ0.03mm以内，否则安装传感器时会出现强制别劲的情况，导致传感器零点输出异常；底部的导向轴和承载板的垂直度也要做公差约束，避免插入安装位后基座倾斜，影响载荷的垂直传递。很多现场调试出现的称重误差问题，追根溯源都是基座安装时的附加应力导致的，比如固定螺钉拧得过紧、安装面有焊渣凸起、基座和机架之间有间隙，这些细节在结构设计时就要提前考虑，比如在安装孔位周边设计沉头槽，避免螺钉头凸起影响贴合，在承载板边缘设计倒角，方便安装时对位。
