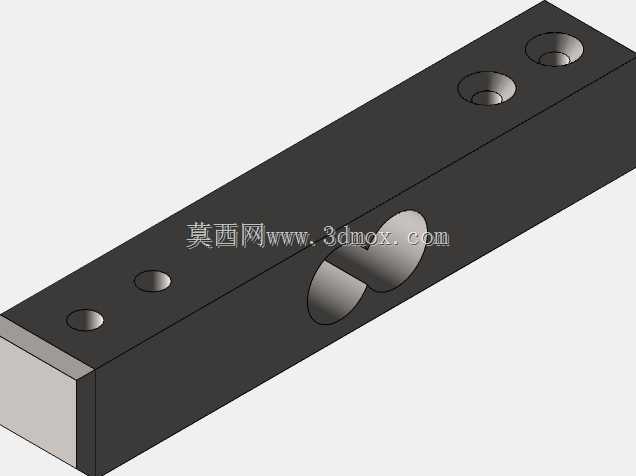

小量程平行梁式称重测力结构件

　　这款平行梁结构的测力元件，核心适配5kg级小量程称重场景，在桌面级定量分装设备、小型快递网点便携称重台、实验室精密配料秤、家用智能厨房秤这类对测力精度要求较高、安装空间紧凑的场景中应用广泛。从结构设计逻辑来看，整体采用长条矩形梁式构型，梁身中部开设的应力集中孔，是为了让应变片粘贴区域在受载时能产生均匀、线性的应变输出，避免应力分布紊乱导致的测力非线性误差，同时也能在一定程度上抵消偏载带来的测量偏差，保证加载点在有效承载范围内时，输出信号具备足够的一致性。外形尺寸控制为75x12x12的窄长规格，安装边界非常友好，梁体两端预留的沉头安装孔，可直接通过M3规格内六角螺丝固定在设备的安装基座上，不需要额外设计复杂的转接支架，

　　中部的承载端预留的螺纹安装孔，可直接连接称重托盘或者承载压头，装配环节不需要做额外的结构适配，能大幅缩短小型称重设备的结构开发周期。从实际使用的角度出发，这类平行梁结构的测力元件，自身的抗偏载能力相比柱式传感结构更适配小台面称重场景，梁体的刚性经过校核，在满量程加载下的形变量控制在弹性形变区间内，长期反复加载不会出现塑性形变导致的零点漂移问题。设计过程中需要重点关注梁身的壁厚均匀性，中部应力槽的加工精度直接影响最终的测力精度，建模时需要预留出应变片粘贴的平面区域，同时要考虑线缆引出的空间，避免安装时线缆被挤压破损。在设备选型阶段，需要确认安装面的平面度，若安装基座存在翘曲，会给梁体施加额外的装配应力，直接导致零点偏移、测量误差增大，

　　因此安装时需要按照对角顺序逐步拧紧固定螺丝，保证梁体处于自然无应力的装配状态。这类小量程测力结构，在小型自动化分拣设备的重量检测工位也有大量应用，可快速识别分拣物料是否符合重量阈值，结构紧凑的特性使其可以嵌入到狭窄的设备流道中，不需要占用过多的安装空间，整体结构没有冗余设计，所有的孔位、槽型都服务于测力性能与装配便利性，没有多余的装饰性结构，完全围绕工业场景下的实用需求设计。
