直列八缸发动机曲柄连杆活塞组结构

项目分类:发动机 发布时间:2022-03-16 ID:579791
  • 直列八缸发动机曲柄连杆活塞组结构
  • 直列八缸发动机曲柄连杆活塞组结构
  • 直列八缸发动机曲柄连杆活塞组结构
  • 直列八缸发动机曲柄连杆活塞组结构
  • 直列八缸发动机曲柄连杆活塞组结构
  • 直列八缸发动机曲柄连杆活塞组结构

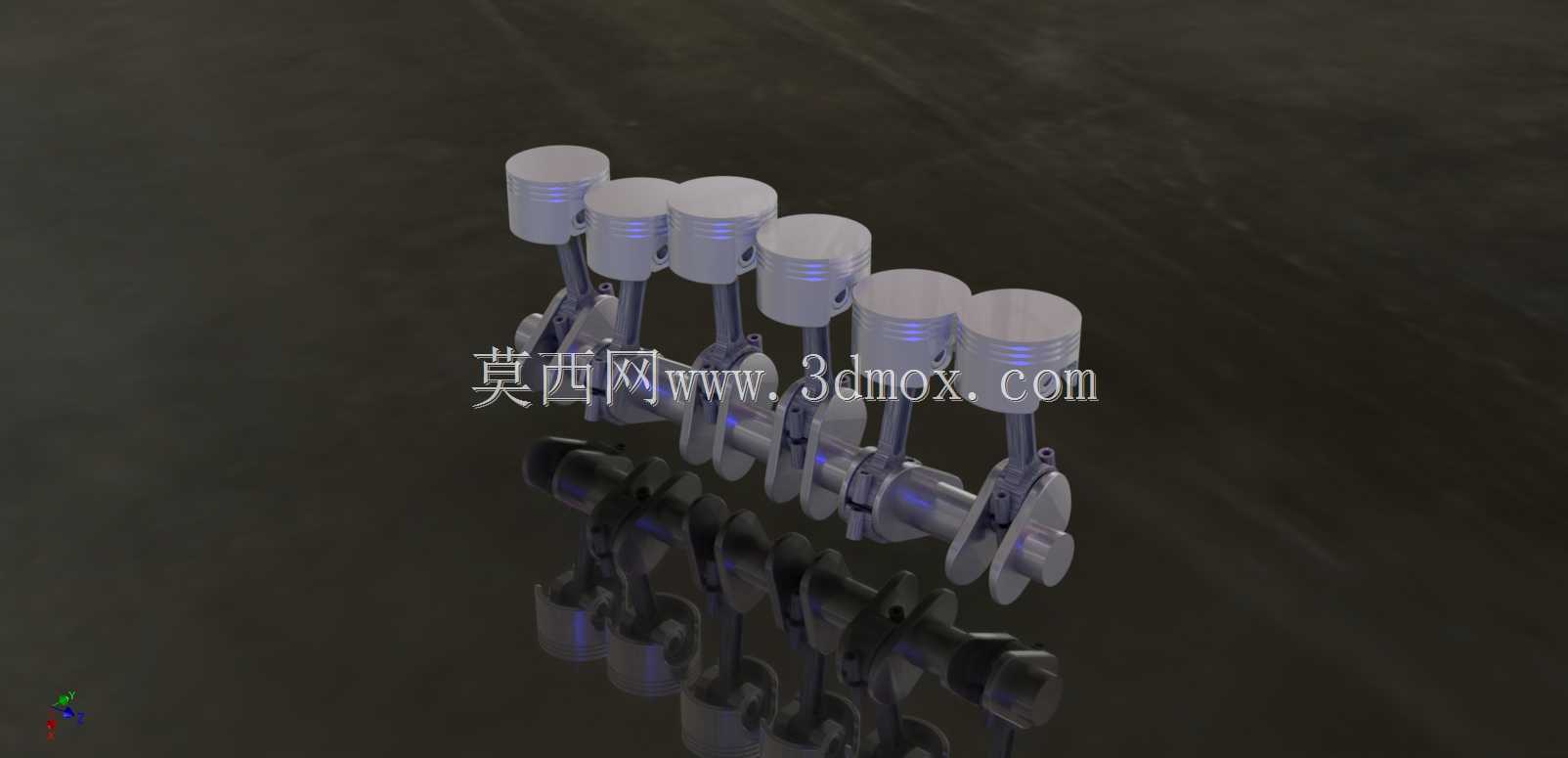

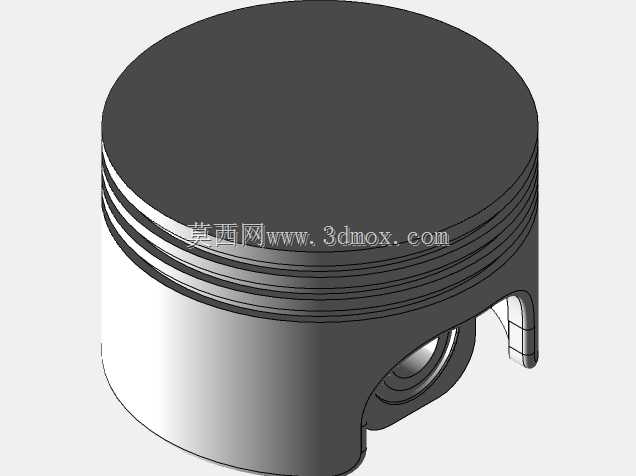

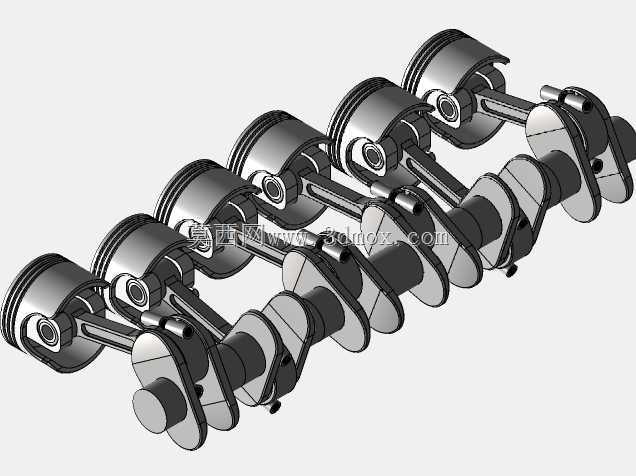

  这套直列排布的曲柄连杆活塞组件,是往复式内燃机实现热能向机械能转换的核心执行部件,广泛适配大排量乘用车辆、重型工程机械、固定式柴油发电机组等需要大扭矩输出的动力场景,其结构合理性直接决定整机的动力输出平顺性、运转可靠性与服役寿命。设计阶段首先要匹配整机的排量指标与压缩比要求,确定单个活塞的燃烧室容积、行程长度,再对应规划曲轴的曲柄半径、曲柄销偏心距,保证活塞运行到上止点时的余隙高度符合燃烧系统设计要求,避免出现撞气门、压缩比偏差过大导致的燃烧异常问题。从结构细节来看,活塞采用轻量化铝合金材质的裙部设计,表面预留了活塞环的安装槽位,包含气环与油环的安装位,气环负责密封燃烧室的高压燃气,油环则负责刮除缸壁多余润滑油,

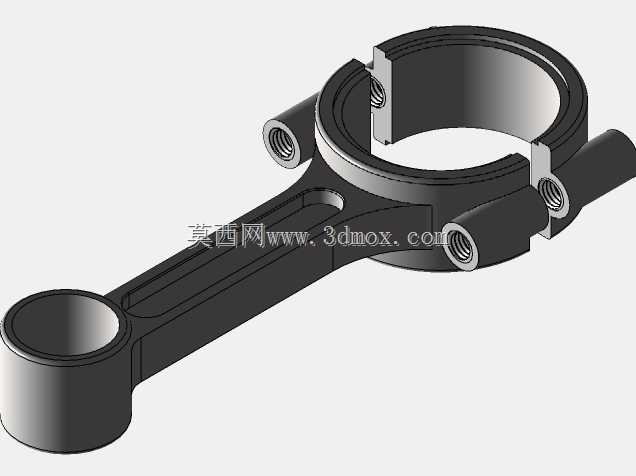

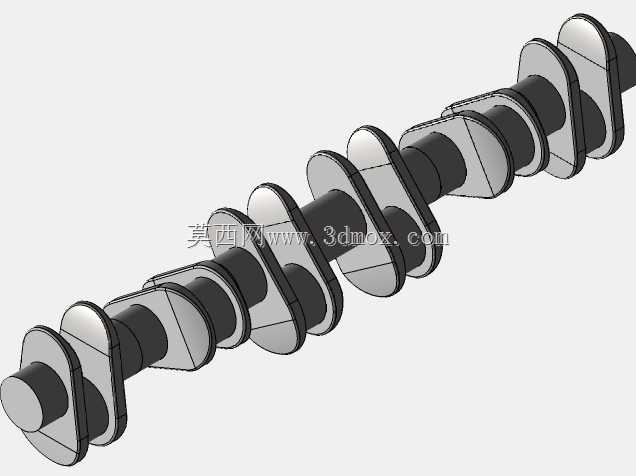

  避免机油窜入燃烧室参与燃烧。连杆采用锻钢材质加工,大小端分别通过活塞销与曲柄销连接,大端设计为剖分式结构,配套轴瓦保证转动副的润滑与耐磨性能,连杆杆身采用工字形截面,在保证结构强度的前提下尽可能降低往复运动质量,减少高速运转时的惯性力冲击。曲轴采用整体锻造结构,八个曲柄销按照特定的发火间隔角排布,保证各缸做功冲程交替均匀,输出扭矩波动控制在合理范围内,曲轴的主轴颈位置预留了润滑油道,连通主油道为各转动副提供压力润滑,平衡块与曲柄一体锻造,用于抵消活塞连杆组往复运动与曲轴旋转产生的不平衡惯性力,降低整机运转振动。安装边界方面,整套组件装入缸体后,曲轴主轴颈与缸体主轴承盖配合,轴向定位通过止推片实现,

  控制曲轴的轴向窜动量在允许公差范围内,活塞装入缸套时需注意活塞顶部的燃烧室朝向标记,与缸体、缸盖的对应结构对齐,连杆螺栓需按照规定扭矩与拧紧顺序分步紧固,避免出现连杆盖变形、螺栓预紧力不足导致的运转故障。实际运转过程中,活塞在缸套内做往复直线运动,通过连杆将作用力传递给曲轴,将直线运动转换为曲轴的旋转运动对外输出动力,各缸按照预设的发火顺序交替做功,驱动曲轴持续旋转,这套组件的建模还原了各零件的配合关系、运动间隙,可用于内燃机结构教学、运动仿真验证、零部件干涉检查等场景,帮助设计人员提前排查装配过程中可能出现的干涉问题,验证运动行程内各部件的运动轨迹是否符合设计预期。
