四屏立柱式显示器挂载支架结构设计

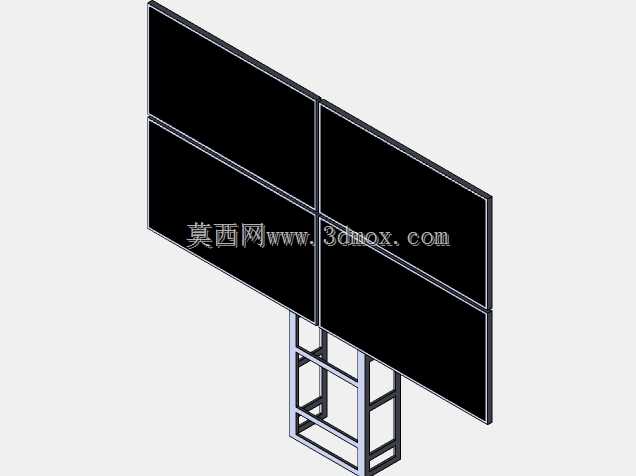

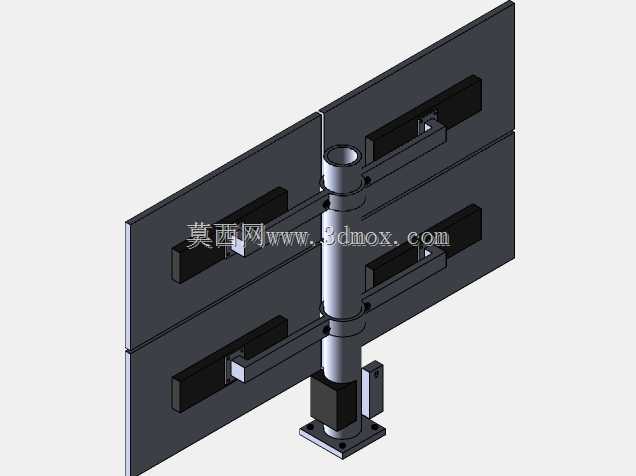

　　这套多屏挂载结构主要面向需要多屏并行显示的作业场景，比如工控调度台、安防监控工位、金融交易坐席、三维设计工作站等需要同时铺开多路显示画面的使用环境，解决单屏显示区域不足、多台显示器零散摆放占用桌面空间、视线切换幅度过大的实际问题。整套结构以底部方形安装法兰作为承载基座，法兰上预留四个对称分布的安装孔位，可通过膨胀螺栓固定在水泥地面，也可通过锁紧压块适配加厚桌面的夹持安装，安装边界预留足够的扳手操作空间，不需要额外定制特殊安装工具就能完成固定。中心主立柱采用分段式圆管结构，柱身预留多组环形定位槽，可根据使用者的坐姿视线高度调整上下挂臂组的安装位置，每段立柱衔接处设置轴向定位销，避免挂臂承重后出现立柱相对转动的问题。

　　挂臂部分采用方管焊接成型，每侧挂臂对应一块屏幕的安装位，挂臂与立柱之间通过轴套结构连接，可绕立柱做水平方向的角度调整，同时挂臂自身预留前后伸缩的调节余量，能根据使用者的视距需求调整屏幕前后位置，适配不同进深的工作台布局。屏幕安装端采用标准VESA挂孔适配结构，可兼容常规尺寸的液晶显示屏安装，挂板上设置快拆卡扣，屏幕对位后可直接卡入锁紧，不需要托举屏幕长时间拧螺丝，降低现场安装的操作难度。结构设计阶段充分考虑承重冗余，单挂臂的承重阈值覆盖常规商用显示器的重量范围，立柱底部设置加厚承重块，避免多屏同时挂载后出现重心偏移侧翻的问题，所有活动调节位置都设置阻尼锁紧结构，调整到位后不会出现屏幕自行下垂、移位的情况。走线方面，

　　立柱内部预留中空穿线腔，所有屏幕的电源线、信号线可从柱身内部穿引到基座底部的出线口，避免多根线缆外露缠绕，保持工位整洁。整套结构的所有棱角位置都做了倒圆角处理，安装调试过程中不会划伤操作人员或屏幕线材，挂臂的活动范围内预留足够的安全间隙，调整角度时不会出现相邻屏幕碰撞干涉的问题。
