连续螺旋叶片输送绞龙结构设计

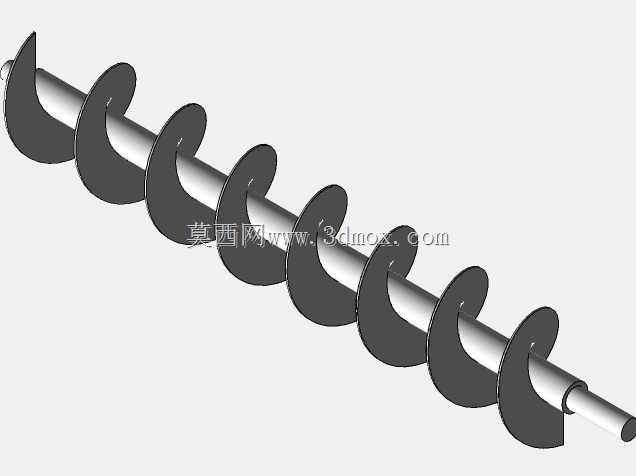

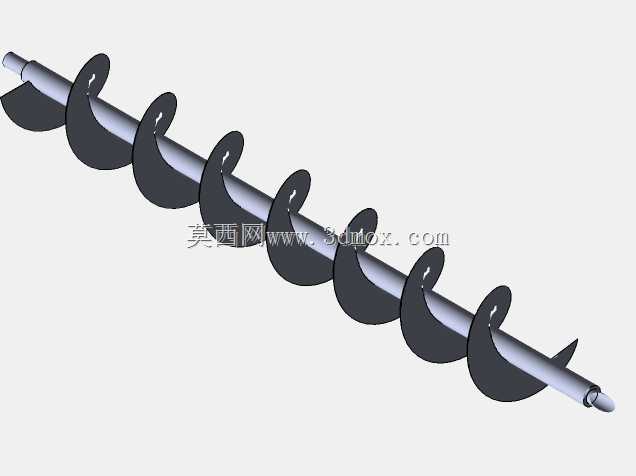

　　该螺旋输送构件常被用于散状物料的短距离定量输送场景，在粮食加工、建材拌合、粉体投料、污泥输送等工况中都能见到这类结构的应用，核心作用是依靠旋转的螺旋叶片推动物料在封闭或半开放的料槽内完成轴向位移，相比带式输送更适合易扬尘、有一定粘性的颗粒或粉状物料，输送过程中可同时完成搅拌、混合的辅助作用，部分工况下也可用于颗粒物料的均匀给料，避免料仓出料出现架桥、堵料的问题。从结构设计来看，该构件采用等螺距连续螺旋叶片焊接在中心轴上的形式，叶片外缘做了圆滑过渡处理，避免输送过程中卡滞大颗粒物料，两端预留的轴段用于安装轴承座与驱动连接端，其中一端设计为阶梯轴结构，可适配联轴器与减速驱动单元直连，另一端为光轴结构，可搭配尾部密封轴承座完成支撑，

　　整体同轴度在建模阶段就做了公差约束，避免高速旋转时出现径向跳动。设计过程中优先考虑了叶片的成型工艺性，螺旋叶片的导程与轴径的比值控制在合理区间，既保证物料推送效率，也避免叶片展开下料时出现过大的拉伸变形，叶片厚度根据常规输送物料的磨琢性选取了通用规格，可适配大多数无强磨蚀性的散料输送需求，若用于输送砂石等强磨蚀物料，可在叶片外缘额外堆焊耐磨层，该基础模型可直接修改厚度参数适配不同工况。安装边界方面，中心轴的直径与两端轴段的长度预留了标准轴承的安装尺寸，螺旋叶片的外径可根据配套料槽的内径调整间隙，常规安装时间隙控制在3-10mm区间，根据物料粒度大小选择合适间隙，避免叶片刮蹭料槽内壁，

　　整体长度可根据输送距离的需求在建模环境中直接阵列叶片段调整，不需要重新绘制螺旋线，大幅缩短改型设计的周期。实际使用中，这类螺旋构件的转速需要根据物料的流动性调整，流动性好的颗粒物料可选取较高转速，粘性大、易结块的物料需要降低转速，避免物料随叶片共同旋转无法完成轴向推送，模型中叶片与中心轴的焊接位置做了倒角处理，减少焊接应力集中，提升长期交变载荷下的结构强度，两端轴段的退刀槽、密封件安装位都做了标准化设计，可直接采购标准件完成装配，不需要额外加工定制特殊规格的密封与支撑部件。
