四孔位仪表安装固定面板结构设计

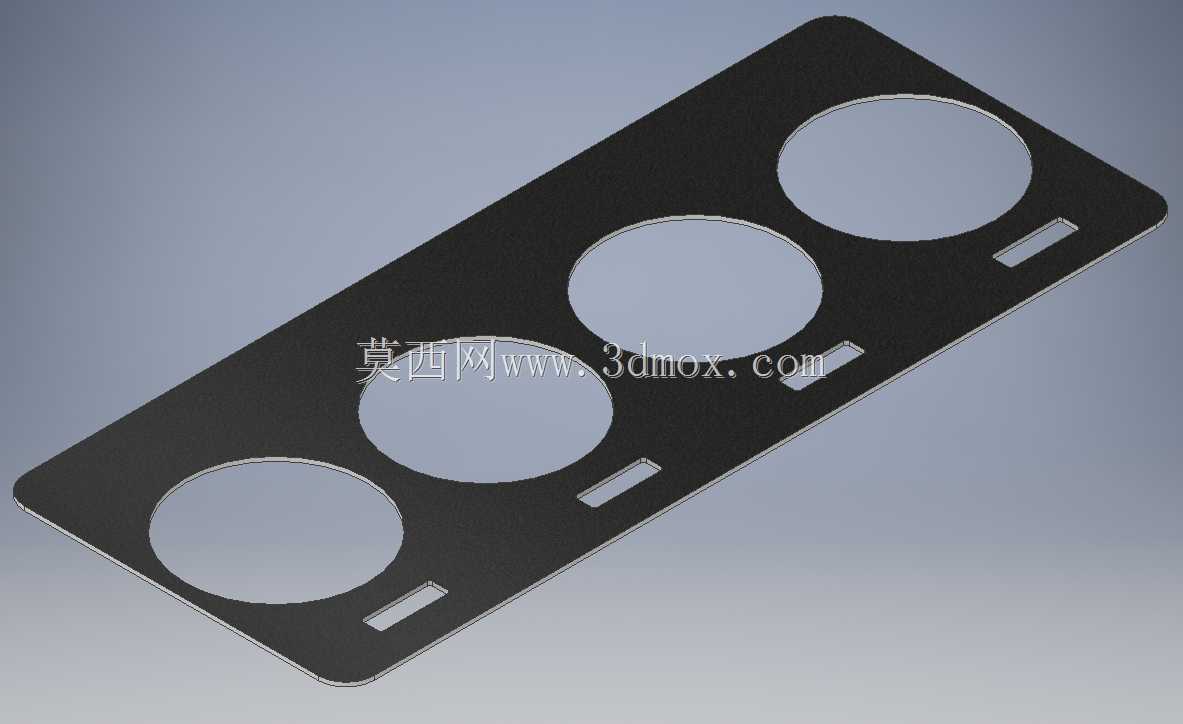

　　这款四开孔式安装面板，主要面向工业控制柜体、桌面式检测台架的仪表集成安装场景，在多参数同步采集的检测工位中，可同时固定四台同规格圆形检测仪表，常见于生产线旁的温度、压力、流量多参数同步显示工位，也可适配实验台架上的多类传感显示单元安装需求。从结构设计逻辑来看，面板采用薄型钣金基材加工，整体为带圆角的长条形构型，圆角处理既避免安装过程中锐边划伤操作人员，也能减少柜体开孔处的应力集中问题，适配嵌入式安装的工艺要求。四个圆形安装孔沿面板长轴方向等距排布，孔位间距经过严格核算，既保证相邻仪表安装后不会出现旋钮、接线端的空间干涉，也预留了足够的接线操作空间，方便后期运维时的线路插拔与仪表校准操作。

　　每个圆形安装孔旁侧对应设置了一个小型矩形定位卡槽，卡槽位置与常规圆形仪表的侧边定位凸台尺寸匹配，安装时可直接将仪表凸台卡入卡槽，无需额外调整仪表周向角度，就能保证仪表刻度盘处于水平正视位置，大幅提升现场装配效率。面板整体厚度控制在适配常规仪表卡扣安装的区间内，无需额外螺丝固定，依靠仪表自带的弹性卡扣即可完成与面板的紧固连接，安装后整体贴合度高，无明显晃动间隙。从安装边界来看，面板的长宽尺寸经过优化，可直接嵌入标准宽度的工业控制柜体预留开孔，边缘预留的贴合边宽度均匀，安装后可完全覆盖柜体开孔缝隙，满足柜体防护等级的基础要求。面板表面做哑光黑色处理，可减少工业现场照明光线的反光干扰，让操作人员读取仪表数值时更清晰，

　　避免反光造成的读数误差。在建模过程中，所有开孔的尺寸公差、孔位形位公差都按照钣金加工的常规工艺要求设置，矩形卡槽的冲压方向与面板整体冲压方向一致，无需二次侧冲工序，可有效降低加工成本，适合批量生产加工。这类面板在实际应用中，还可根据安装场景的需求调整开孔数量与孔位尺寸，当前的四孔构型是针对四通道同步检测场景的标准化设计，可直接适配市面上多数常规直径的圆形数显、指针式仪表，无需二次修改即可投入生产使用。
