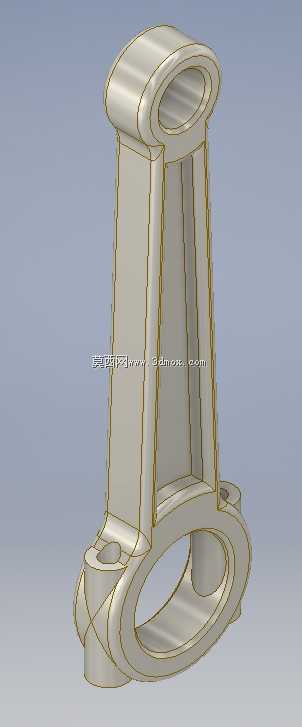

传动连接用比埃拉连杆结构三维造型

　　该连杆构件主要应用于需要往复动力传递的铰接传动场景，常见于内燃机动力传输、工业机械往复机构、专用设备联动组件中，核心作用是将主动端的回转运动转化为从动端的指定轨迹运动，或是在两个铰接点位间传递稳定的推拉力，承担交变载荷下的力传导功能。从结构设计来看，构件上下两端均设置带同轴孔的环形铰接座，上端环形座尺寸略小于下端，适配不同直径的铰接销轴，中间采用双辐板对称支撑结构，相比单臂式连杆，双辐板结构能在同等重量下获得更高的抗扭、抗弯截面系数，有效降低交变载荷下的结构形变，避免传动过程中出现卡滞或异响。设计过程中优先考虑了受力路径的优化，上下铰接座的环形结构均做了加厚过渡处理，辐板与环形座的衔接位置采用大圆角平滑过渡，消除应力集中点，

　　避免长期受交变载荷时出现疲劳裂纹。上下铰接孔的同轴度是该构件的核心精度控制点，建模时以公共基准轴线定位两端孔位，保证装配后销轴不会出现偏磨，延长铰接副的使用寿命。安装边界方面，上端铰接孔用于连接主动摆臂或曲柄销，下端铰接孔连接从动执行构件，安装时需保证两端销轴的轴线平行度误差在允许范围内，双辐板的间距预留了足够的铰接座安装空间，不会与相邻构件发生运动干涉。构件整体采用对称式布局，重心落在两端铰接孔的中心连线上，高速往复运动时能降低不平衡带来的振动，适配中高速传动场景的使用需求。辐板的厚度经过受力校核，在满足抗拉、抗压强度要求的前提下尽可能缩减壁厚，兼顾结构强度与轻量化需求，降低传动过程中的惯性损耗。两端环形座的端面均设计为平整加工面，装配时可与配套的轴套端面紧密贴合，保证轴向定位精度，避免传动过程中出现轴向窜动。
