127毫米规格全向移动Omni轮结构设计

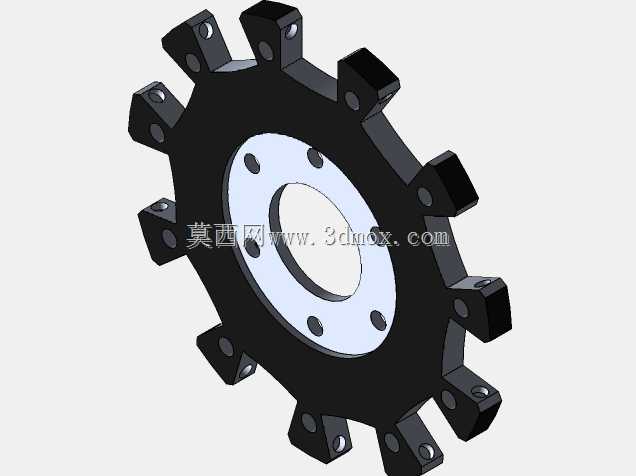

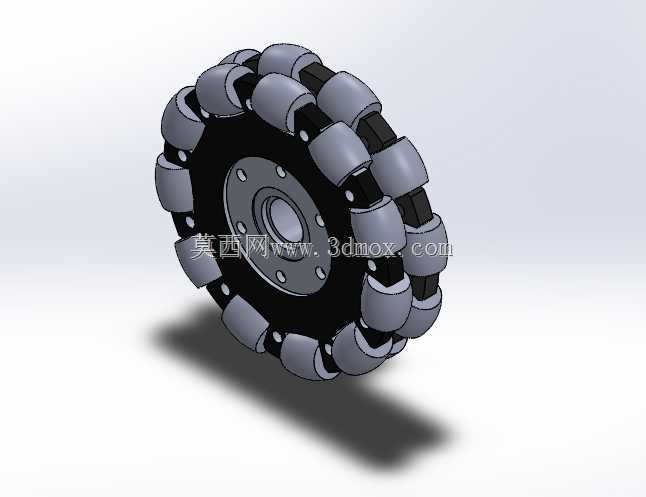

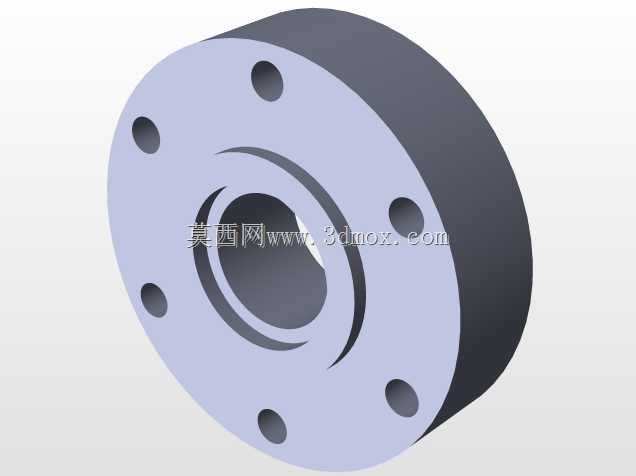

　　在AGV智能转运、仓储分拣移动平台、竞赛类机器人底盘的行走机构选型中，全向轮一直是实现平面内零半径转向、任意方向平移功能的核心部件，这款127毫米外径的全方位车轮，正是针对中小负载全向移动场景开发的行走执行部件。不同于传统差速轮组需要预留转向空间、麦克纳姆轮对安装辊子角度精度要求极高的特性，这款Omni轮采用周向交错排布的小辊子结构，轮体主轮毂采用10毫米厚度的铝2014-T6材质加工，该牌号铝合金经过热处理后具备较高的强度与抗疲劳性能，能够承受移动平台启停、变向过程中的冲击载荷，同时相比钢制轮毂有效降低了轮组自身重量，减少行走电机的负载损耗。从安装边界来看，轮毂中心设置有标准安装孔位，

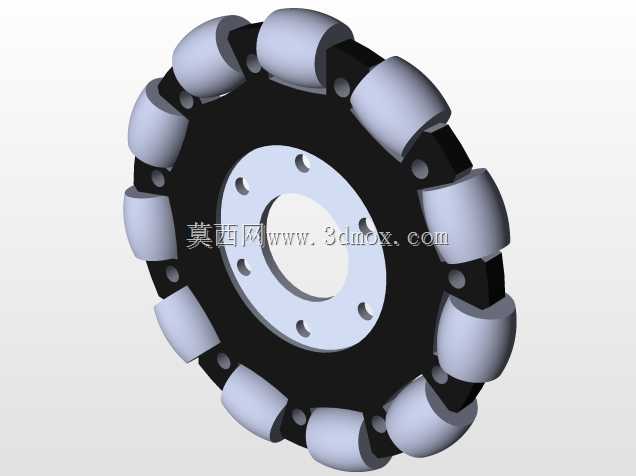

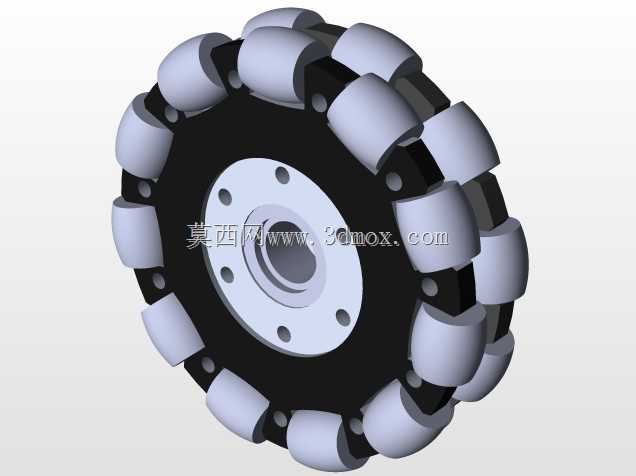

　　周向均匀分布的连接螺孔可直接适配常规的法兰输出轴，不需要额外设计转接件，轮组整体外径控制在127毫米，安装后突出底盘的高度尺寸紧凑，能够适配底盘空间有限的小型移动设备，不会过多占用设备内部的电池、控制模块安装空间。设计过程中，周向的小辊子采用交错错位排布，确保轮组在任意转动角度下都至少有两个辊子与地面接触，避免行走过程中出现颠簸、打滑的问题，辊子自身的转动轴线与主轮转动轴线呈固定夹角，当主轮转动时，辊子可沿垂直于主轮行进的方向自由滑动，多组该款车轮搭配布置在底盘上时，通过不同轮组的转速差与转向配合，即可实现底盘的横向移动、斜向移动、原地旋转等全向动作，不需要额外设置转向驱动机构，大幅简化移动底盘的结构复杂度。在实际应用场景中，

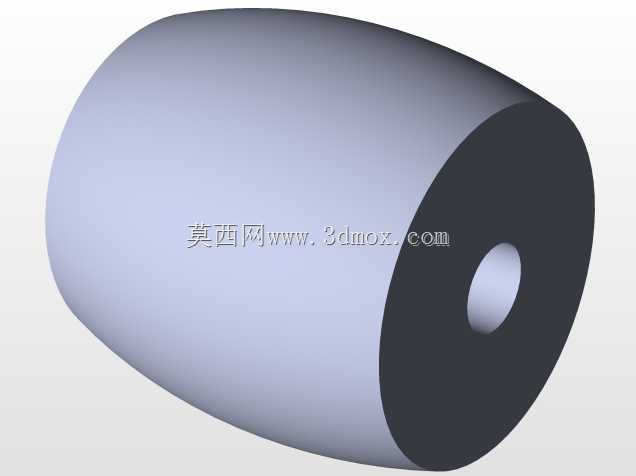

　　这类全向轮常被用在空间狭窄的仓储分拣区域，搭载该轮组的AGV小车不需要预留转弯半径，可在货架之间的狭窄通道内灵活穿梭，完成物料的转运作业；在教育竞赛类机器人项目中，该尺寸的轮组重量适中、安装便捷，能够快速搭建全向移动机器人底盘，完成各类竞技任务；在轻型工业检测移动平台上，该轮组的行走平稳性能够保证平台上搭载的检测传感器不会因为行走颠簸出现数据采集误差。轮体的辊子采用耐磨工程材质制作，在常规的环氧地坪、水泥地面上行走时具备较长的使用寿命，同时辊子与轮毂之间采用小间隙配合的销轴连接，转动阻力小，不会出现卡滞问题，主轮毂的加工精度控制在合理公差范围内，安装后轮组的径向跳动量小，高速行走时不会产生明显的振动，保证移动平台的行走稳定性。
