便携式数控加工移动作业装置结构设计

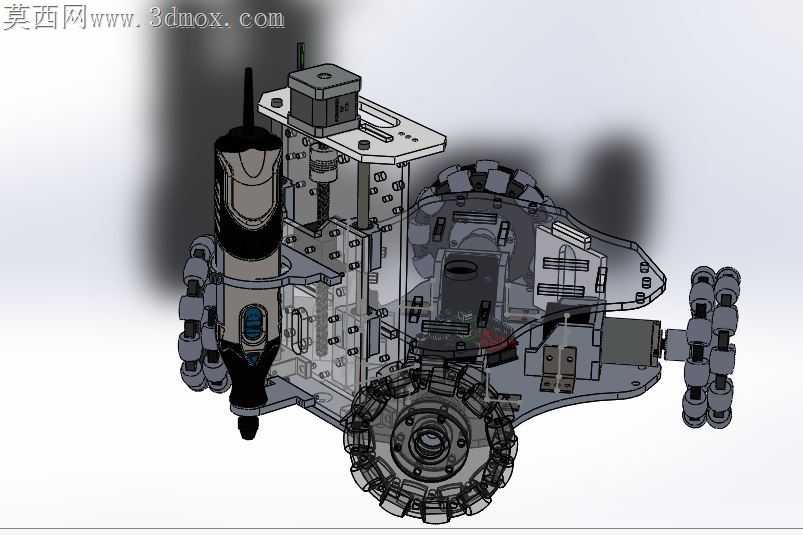

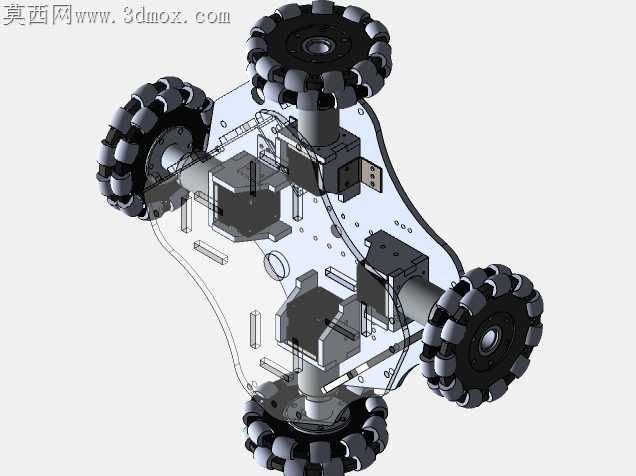

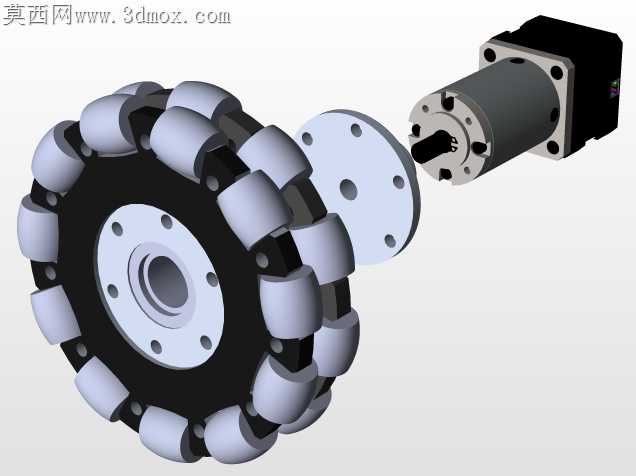

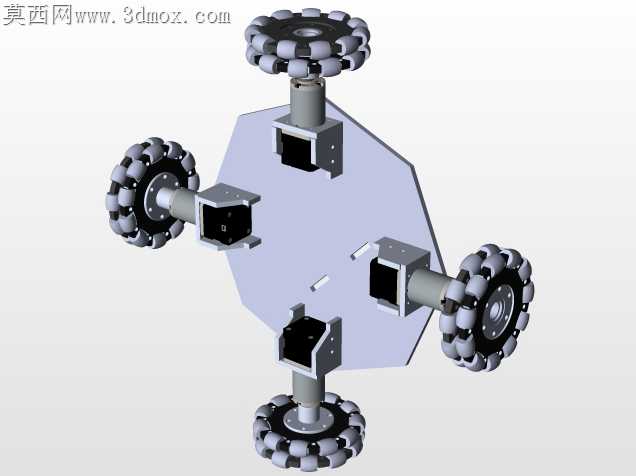

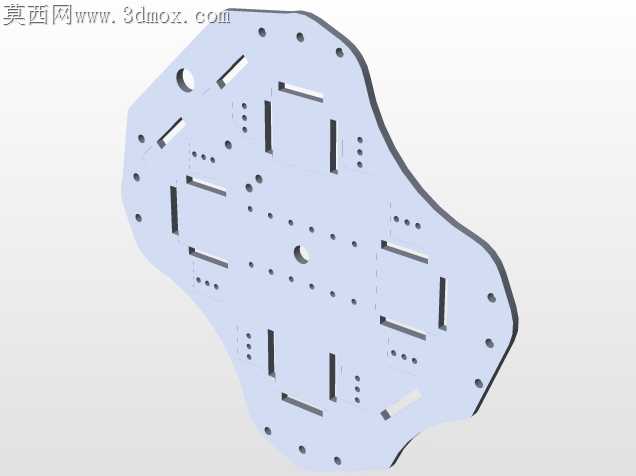

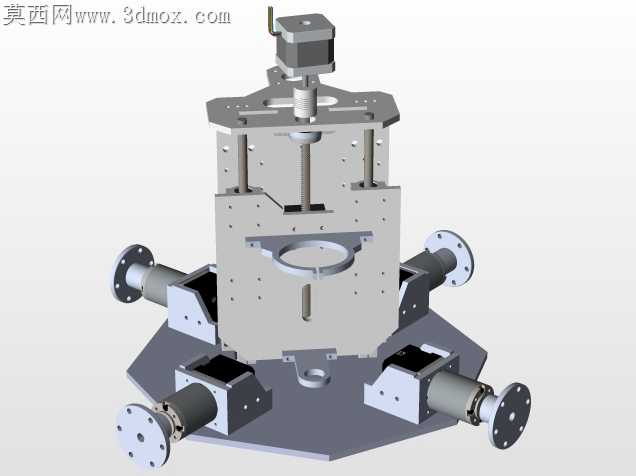

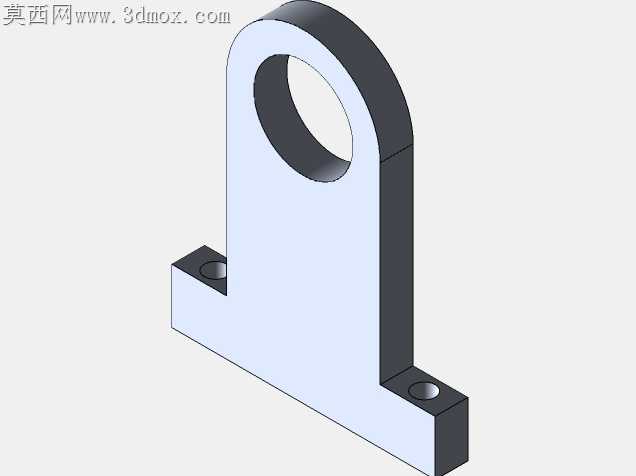

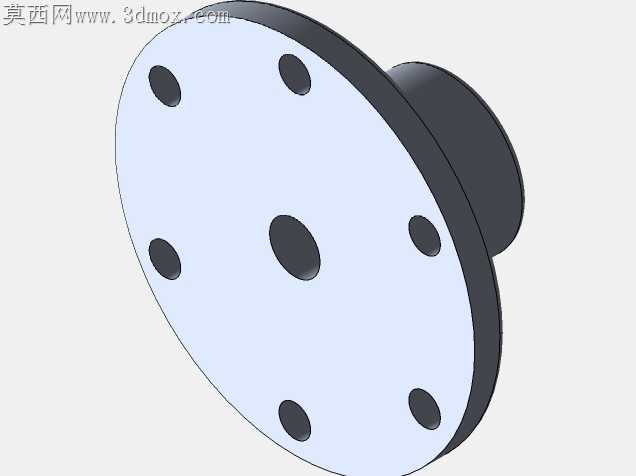

现场移动加工作业常受固定机床工位限制，狭小空间内的修配、打样作业往往需要反复转运工件，磕碰划伤风险高，二次装夹找正的精度损耗也难以控制。这套便携作业装置的结构设计完全围绕移动场景的加工适配展开，全机采用分层堆叠的承载布局，将驱动主轴、控制模组、行走轮系、供电模块沿垂直方向排布，尽可能压缩横向占用空间，单块基板集成了主轴安装位、轮组固定孔、走线槽与控制板安装柱，减少了拼接框架带来的累计公差。行走轮组选用全向麦克纳姆轮结构，轮片的安装间隙预留了0.12mm的窜动量，既避免现场粉尘卡滞轮体转动，又能保证在不太平整的工作台面完成小范围位移调整，不需要额外铺设专用导轨。主轴固定座设计了快拆锁紧结构，侧面的紧定螺钉孔做了沉头处理，现场更换不同规格的加工头时，不需要完全拆解机架，只用内六角扳手拧动两颗紧定钉就能完成主轴高度微调，锁紧后的主轴径向跳动量控制在0.02mm以内，满足软金属、塑料板材的小余量铣削要求。控制模块的安装位做了镂空散热设计，控制板与机架之间垫有2mm厚的绝缘减震垫，既隔绝加工时的主轴振动影响控制板元件焊点寿命，又能让加工产生的碎屑从镂空缝隙直接掉落，不会堆积在控制板表面造成短路隐患。机身侧方的工具挂架集成了常用刀具的收纳位，现场作业时不需要额外携带工具盒，换刀、对刀的操作半径控制在手臂可及范围内。走线全部沿机架内侧的预留线槽排布，线槽边缘做了R1.5的圆角倒钝处理，避免设备移动过程中线材被金属棱角磨破绝缘层，所有外露的接线端都套有热缩管防护，适配车间多尘、偶尔有切削液飞溅的作业环境。整机的受力框架做了局部加厚处理，主轴工作时的切削力传导路径上，筋板厚度比非受力区域厚1.2mm，在控制整体重量的前提下，避免长时间加工出现机架形变导致的加工面锥度问题。电池仓设计在整机重心最低的位置，更换电池时不需要抬升上部结构，抽拉式的仓体配合触点式接电，断电换电的时间能控制在十秒以内，不会因为中途换电导致加工坐标丢失。轮组的连接轴采用过盈配合加厌氧胶固定，不需要额外加装防松螺母，减少了零件数量的同时，也避免了长时间移动作业后轴系松动的问题。
